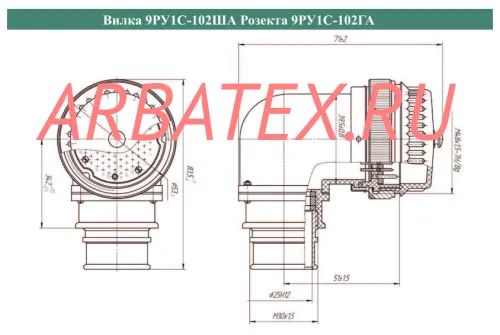

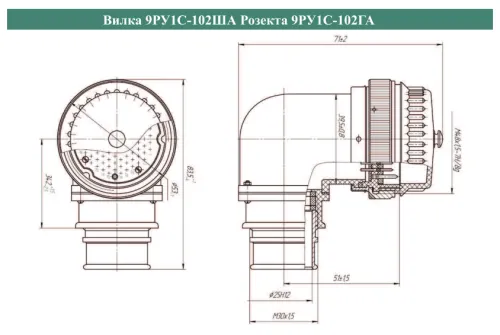

9РУ1С-102В вилка

9Р соединители электрические низкочастотные цилиндрические предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Структура условного обозначения:

Вилка (Розетка) 9РБ(К,Г,Т,Н,О,Л,У,Ф,1С,2С,2З,Д)-102А(В), где

9Р - соединитель низкочастотный цилиндрический.

Конструктивное исполнение:

Б - для межблочных соединений;

К - монтируется промышленным кабелем;

Г - герметичный;

Т - теплостойкий;

Н - для наружного монтажа;

О - с открытой монтажной частью;

Л - кожух облегченный;

У - кожух угловой;

Ф - с фланцем на корпусе соединителя;

1C - кожух с одним сальником;

2С - кожух с двумя сальниками;

2З - кожух с двумя сальниками под заливку компаундом;

Д - дополнительная модификация.

102 - количество контактов.

Вид покрытия контактов:

- А - золото;

- В - серебро.

ЦЕ0.364.001 ТУ - обозначение технических условий.

Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69 (УХЛ по ГОСТ В 20.39.404-81).

Пример: соединитель 9Р1С-102В.

Это значит: соединитель типа 9Р (9Р), кожух с одним сальником (1C), 102 контакты (102), наличие серебряного покрытия рабочей части контактов (В).

Варианты исполнения соединителей (вилок, розеток) в зависимости от вида приёмки:

- ОТК - отдел технического контроля;

- ОС - особо стойкие (особо стабильные);

- ПЗ - приемка заказчика;
