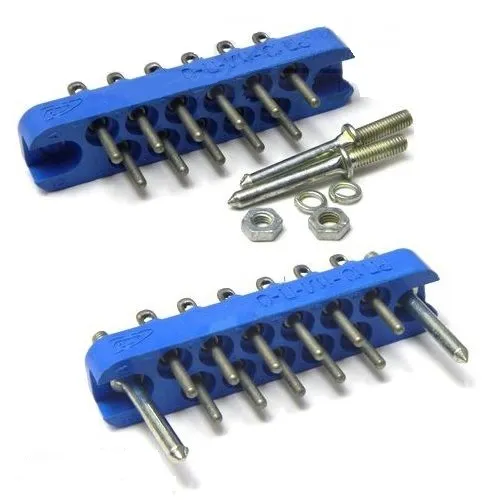

РП10-11 Л-О вилка

Технические характеристики РП10-11Л:

Рабочий ток на каждый контакт при его равномерной нагрузке - 15 А.

Максимальное рабочее напряжение:

- с приемкой ОТК - 1500 В (ампл.);

- с приемкой ВП - 1550 В (ампл.).

Сопротивление контактов - не более 4 мОм.

Сопротивление изоляции - не менее 10 000 МОм.

Электрическая прочность изоляции - от 2700 В до 3800 В.

Шаг контактов в ряду - 6,4 мм.

Шаг между рядами - 5,5 мм.

Покрытие контактов - серебро.

Количество рядов - 2.

Количество сочленений-расчленений для изделий разъёмы РП10-11Л - 500.

Гамма-процентная минимальная наработка до отказа - 12 000 ч.

Гамма-процентный срок сохраняемости - 25 лет.

Вилки РП10-11Л имеют металлический литой или пластмассовый кожух с прямым или угловым выходом кабеля и фиксирующие замки.

Габаритные размеры - 12,5×55×30 мм.

Масса - не более 19 г.

Варианты исполнения изделия соединитель РП10-11Л в зависимости от вида приёмки:

- отдел технического контроля - РП10-11Л ОТК;

- особо стойкие (особо стабильные) - ОСРП10-11Л, РП10-11Л ОС;

- приемка заказчика - РП10-11Л ПЗ;

- военная приемка - РП10-11Л ВП.
