Описание товара
Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Метод монтажа - пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Соединители предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).
Условное обозначение:

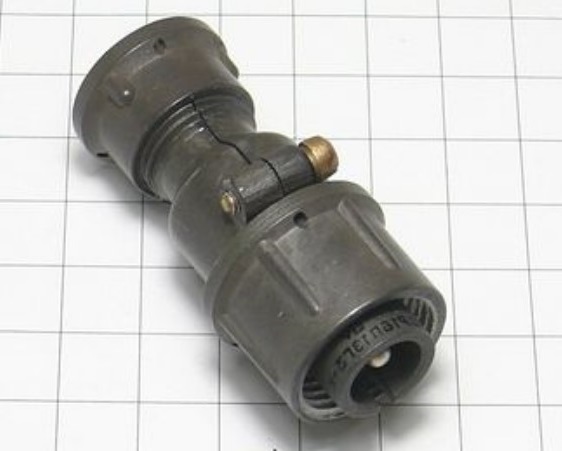

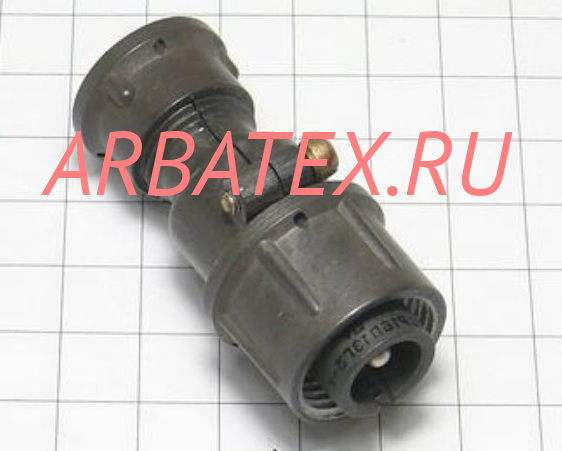

Вилка Р16П1ЭГ1, где:
Р - тип соединителя.
16 - условный размер корпуса.
П - с прямым патрубком.
1 - количество контактов.
Э - для экранированного кабеля.
Г - вилка.
1 - сочетания контактов.
Технические характеристики Р16П1ЭГ1:
Рабочий ток - 10 А.
Максимальное рабочее напряжение постоянного тока - не более 2100 В.
Диаметр контактов - 1,5 мм.
Покрытие контактов - серебро.
Сопротивление контактов - 2,5 мОм.
Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.
Количество сочленений-расчленений изделий соединителей Р16П1ЭГ1 - 500.
Минимальная наработка - 1000 ч.
Срок сохраняемости изделия разъём Р16П1ЭГ1 - не менее 15 лет.
Сочленение соединителей - резьбовое.
Метод монтажа - пайка.
Габаритные размеры - 52,1×29,5×25,5 мм.
Варианты исполнения вилок Р16П1ЭГ1 в зависимости от вида приёмки:
- отдел технического контроля - Р16П1ЭГ1 ОТК;
- особо стойкие (особо стабильные) - ОСР16П1ЭГ1, Р16П1ЭГ1 ОС;
- приемка заказчика - Р16П1ЭГ1 ПЗ;
- военная приемка - Р16П1ЭГ1 ВП.
Условия эксплуатации:
Температура окружающего воздуха - от -60° С до +85° С.
Смена температур с учетом температуры перегрева контактов - от -60° С до +115° С.
Атмосферное пониженное рабочее давление - 1,3∙10-4 Па (10-6 мм рт. ст.).
Синусоидальная вибрация для вилки Р16П1ЭГ1:
- диапазон частот - от 1 Гц до 5000 Гц;
- ускорение - 300 м/с2.
Ускорение механического удара:
- одиночного действия - 5000 м/с2;
- многократного действия - 350 м/с2.
Ускорение линейной нагрузки - 2000 м/с2.
Соединители Р16П1ЭГ1 - предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ.
