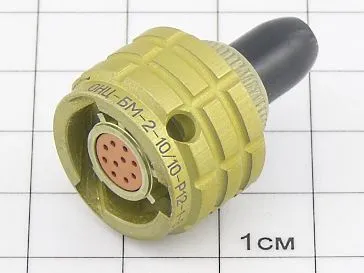

ОНЦ-БМ-2-10/10-Р12-1В

Соединители  состоят из герметичной приборной вилки и негерметичной кабельной розетки и имеют многошпоночную поляризацию корпусов и многопозиционную (от 3 до 20 позиций) установку изоляторов,  защищающую от несанкционированного сочленения. Сочленение  соединителей - байонетное. Вилки изготавливаются  без кожуха,  розетки с прямым пластмассовым кожухом. Покрытие контактов в соединителях: ОНЦ-БМ-1  серебро, ОНЦ-БМ-2  золото. Соединители предназначены для внутреннего монтажа, во всеклиматическом исполнении, в соответствии  с техническими условиями   бР0.364.031ТУ (АШДК.434410.089ТУ).

Структура условного обозначения:

ОНЦ-БМ-2-10/10-Р12-1В
ОНЦ-БМ - тип соединителя;
2 - покрытие контактов: 1 – серебро, 2 - золото;
10 - количество контактов;
10 - условный диаметр корпуса;
Р - часть соединителя: В – вилка, Р - розетка;
12 - конструктивное исполнение: 1 – вилка приборная без кожуха, 12 – розетка кабельная с прямым кожухом;
1 - многопозиционная поляризация;
В - всеклиматическое исполнение.

Технические параметры соединителей ОНЦ-БМ-2:
Общее количество контактов:	10, 19, 30, 50, 76, 102
Сопротивление контактов, не более, МОм:	10
Максимальный токовая нагрузка на одиночный контакт, А:	3
Максимальный токовая нагрузка на соединитель, А:	18....71
Максимальное рабочее напряжение, В:	150
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Емкость между любыми соседними контактами, не более пФ:	5
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	200 (20)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +35 °С:	98%
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	15
