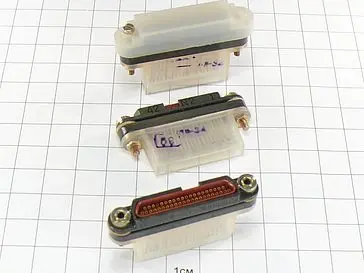

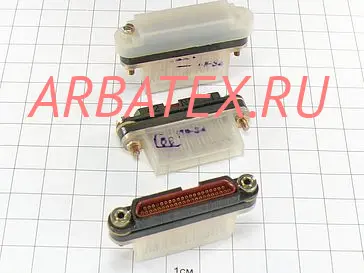

Соединители состоят из кабельной вилки и приборной розетки для объемного монтажа с винтовой фиксацией сочлененного положения.
Вилка изготавливается с прямым кожухом, розетка без кожуха, устанавливаемая с внутренней или наружной стороны стенки прибора.
Отдельно, по заказу, к розеткам может поставляться кожух монтажный.
Соединители ОНП-ЖИ-8 экранированные с токопроводным покрытием корпусных деталей.
Покрытие контактов: серебро, золото.
Соединители предназначены для внутреннего монтажа в соответствии с техническими условиями АСЛР.434410.023ТУ (НКЦС.434410.124ТУ), ОС ОНП-ЖИ-8 в соответствии с техническими условиями НКЦС.434410.901ТУ.
Взаимосочленяемы с соединителями ОНП-ЖИ-8 по НЩ0.364.021ТУ и с соединителями СНПЗЗ9 по ЦСКН.430421.004ТУ, ОС СНП339 по ЦСКН.430421.020ТУ.
Структура условного обозначения:
ОНП-ЖИ-8-42/46-Р29-6В
ОНП-ЖИ-8 - тип соединителя;
42 - количество контактов;
46 - условный размер (длина и ширина);
Р - вид контактов: В - вилка, Р - розетка;
29 - конструктивное исполнение:
- 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора,
- 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора,
- 38 - вилка кабельная;
6 - номер позиции кодирующего элемента;
С - дополнительное обозначение только для соединителей с серебряным покрытием контактов;
В - всеклиматическое исполнение.
Технические параметры соединителей ОНП-ЖИ-8: |
---|
Общее количество контактов: | 21, 42, 52, 54, 76 |
Сопротивление контактов, не более, МОм: | 10 |
Рабочий ток на одиночный контакт, А: | 1 |
Суммарный ток на соединитель, А: | 21....60,8 |
Максимальное рабочее напряжение, В: | 150 |
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
Емкость между любыми контактами, не более, пФ: | 2 |
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): | 1....5000 400 (40) |
Механический удар, одиночного действия с ускорением, м/с2 (g): | 15000 (1500) |
Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3x10-4 (10-6) |
Рабочая температура окружающей среды, °C: | от -60 до +85 |
Минимальная наработка, часов: | 10000 |
Количество сочленений-расчленений: | 250 |
Срок сохраняемости, лет: | 25 |
