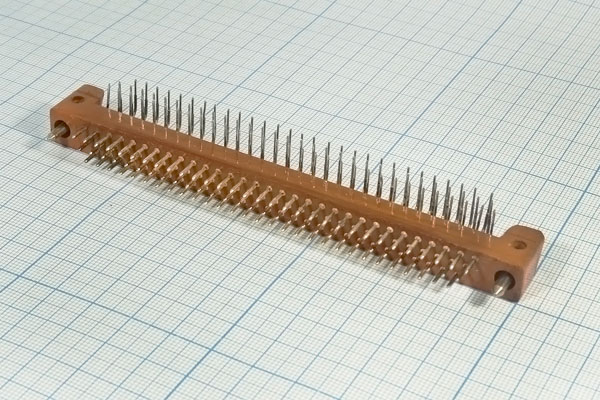

ГРПМ1-90ШУ2-В

Описание

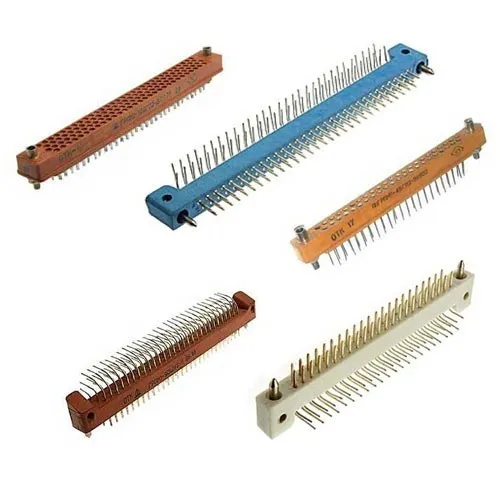

Соединители электрические низкочастотные прямоугольные ГРПМ1-90ШУ2-В имеют гиперболоидные контакты, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 В.
Соединители состоят из вилки и розетки и предназначены для печатного и объемного монтажа.
Сочленение соединителей: врубное.
Покрытие контактов: серебро.
Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями НКСЦ.434410.501ТУ.

Структура условного обозначения:

ГРПМ1-90ШУ2-В
ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами;
1 - порядковый номер разработки;
90 - количество контактов;
Ш - тип контакта: Ш - штыревой; Г - гнездовой;
У - тип хвостовика: О - для объемного монтажа; П - для прямого монтажа в отверстие печатной платы; У - для углового монтажа в отверстие печатной платы;
2 - покрытие контактов: 1 - золото; 2 - серебро;
В - всеклиматическое исполнение по ГОСТ В 20.39.404.

Технические характеристики ГРПМ1-90ШУ2-В:

Сила электрического тока на контакт - 2 А.

Максимальное рабочее напряжение - 250 В.

Максимальное испытательное напряжение в нормальных климатических условиях - 1200 В.

Сопротивление контактов - не более 5 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Емкость между контактами - не более 2,5 пФ.

Усилие расчленения контактов с контрольным калибром - не менее 0,3 Н (0,03 кгс).

Усилие расчленения соединителей - от 75 Н до 196 Н (от 7,5 кгс до 20 кгс).

Минимальная наработка изделия соединитель ГРПМ1-90ШУ2-В - 5000 ч.

Число сочленений-расчленений - 1000.

Срок сохраняемости - 25 лет.

Габаритные размеры - 128,5×15,5×21,8 мм.

Масса патрубка - не более 37 г.

Варианты исполнения изделие разъём ГРПМ1-90ШУ2-В в зависимости от вида приёмки:

- отдел технического контроля - ГРПМ1-90ШУ2-В ОТК;

- особо стойкие (особо стабильные) - ОСГРПМ1-90ШУ2-В, ГРПМ1-90ШУ2-В ОС;

- приемка заказчика - ГРПМ1-90ШУ2-В ПЗ;

- военная приемка - ГРПМ1-90ШУ2-В ВП.
