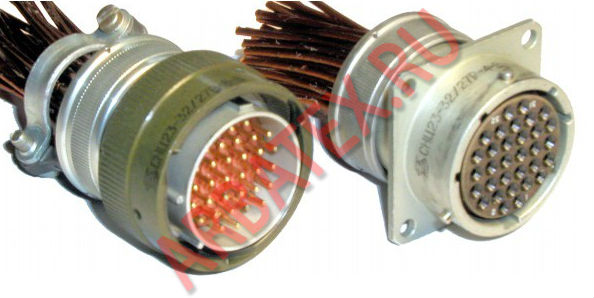

СНЦ233-10/18Р-1011 розетка применяется в РЭА, используемой в системах контроля и управления летательных аппаратов, морских судов, наземной технике, различных отраслях промышленности для эксплуатации в жестких условиях воздействия внешних факторов.
Условные обозначения:
Вилка (Розетка) СНЦ233-3(4,7,10,19,24,28,32,41,43,45,55,61)/
14(18,22,24,27,30,33,36,39)В(Р)1(2)011-а(б,в,г), где:
СНЦ233 - тип соединителя - соединитель цилиндрический низкочастотный.
3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61 - количество контактов.
14, 18, 22, 24, 27, 30, 33, 36, 39 - условный размер корпуса.
Вид контактов:
- В - вилка;
- Р - розетка.
Конструктивное исполнение:
- 1 - кабельная часть;
- 2 - приборная часть.
Способ монтажа:
- 0 - обжатие;
- 1 - хвостовик цилиндрический.
1 - материал покрытия контактов - золото.
а, б, в, г - угловое положение изолятора в корпусе вилки. При нормальном положении изолятора буквенный индекс не проставляется.
Технические характеристики:
1.Сопротивление контактов не более: Ø 1,0 мм – 4 мОм; Ø 1,5мм – 2,5 мОм; Ø 2,0 мм – 1,6 мОм. 2. Сопротивление стыка токопроводящих сопрягаемых корпусных деталей соединителя не более 2 мОм. 3. Емкость между любыми контактами не должна превышать 12 пФ. 4. Сопротивление изоляции не менее 5000 МОм. 5. Рабочий ток на каждый контакт не более: Ø 1, мм –5,5 А; Ø 1,5 мм – 10 А; Ø 2 мм – 15 А. 6. Максимальный ток на одиночный контакт, не более: Ø 1,0 мм – 11 А; Ø 1,5 мм – 20 А; Ø 2,0 мм – 35 А. 7. Максимальное рабочее напряжение (амплитудное значение) 700В.
Смена температур от максимальной температуры соединителя плюс 2000 С до пониженной температуры среды минус 600 С.
