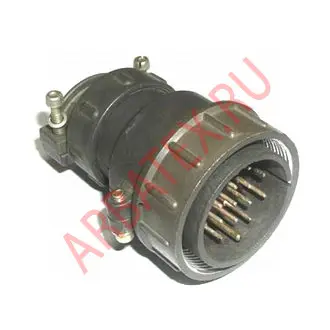

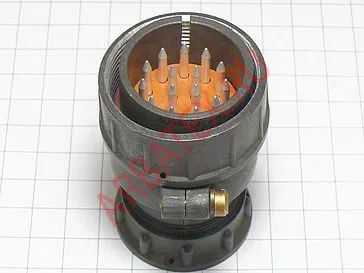

СШР36П15ЭГ5 вилка кабельная электрическая цилиндрическая ручного соединения низкочастотная негерметичная,внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяет цепи с нагрузкой по току до 540А и 850В. Вилки или розетки могут насчитывать от 2 до 50 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус.
Условные обозначения:
СШР36П15ЭГ5-вилка.
СШР - тип соединителя-специальный штепсельный разъем негерметичный.
36 - условный размер корпуса.
П - конструктивное исполнение: для приборной части: П - с прямым патрубком.
15 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля.
Г - вид контактов: для кабельной части: Г - вилка.
5 - обозначение сочетания контактов.
| Технические параметры соединителей СШР: |
|---|
| Общее количество контактов: | 2, 3, 4, 7, 10, 15, 20, 26, 30, 45, 50 |
| Максимальный ток на одиночный контакт, А: | 10....35 |
| Максимальная токовая нагрузка на соединитель, А: | 50....540 |
| Сопротивление контактов, не более, МОм: | 1,0 |
| Максимальное рабочее напряжение, В: | 850 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 5....2000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 300 (30) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 5000 (500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 350 (35) |
| Атмосферное пониженное давление, Па (мм рт.ст.) : | 1,3·10-4 (10-6) |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Смена температур с учетом температуры перегрева контактов, °C: | от -60 до +115 |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 25 |
