2РТТ16БПЭ2Г3В

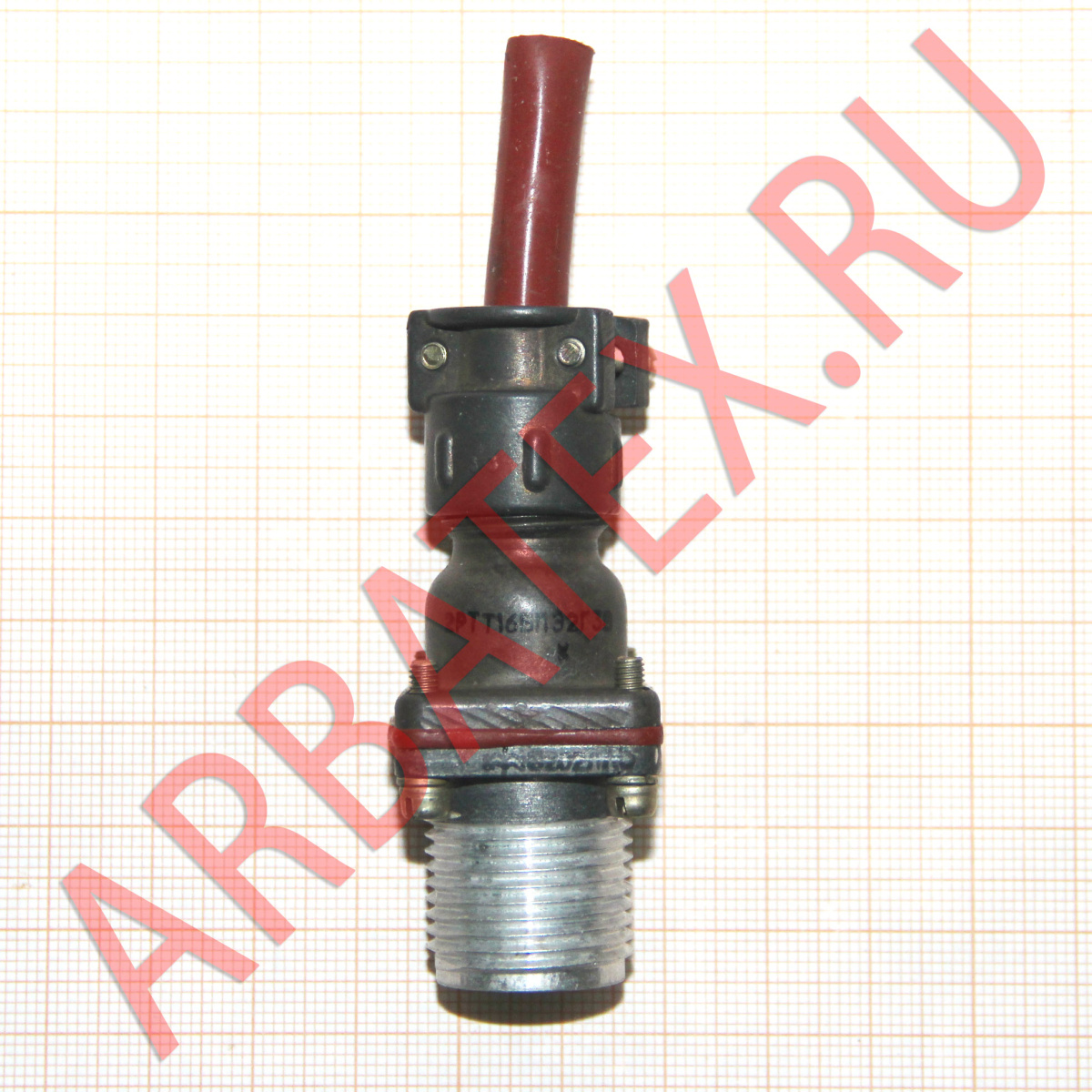

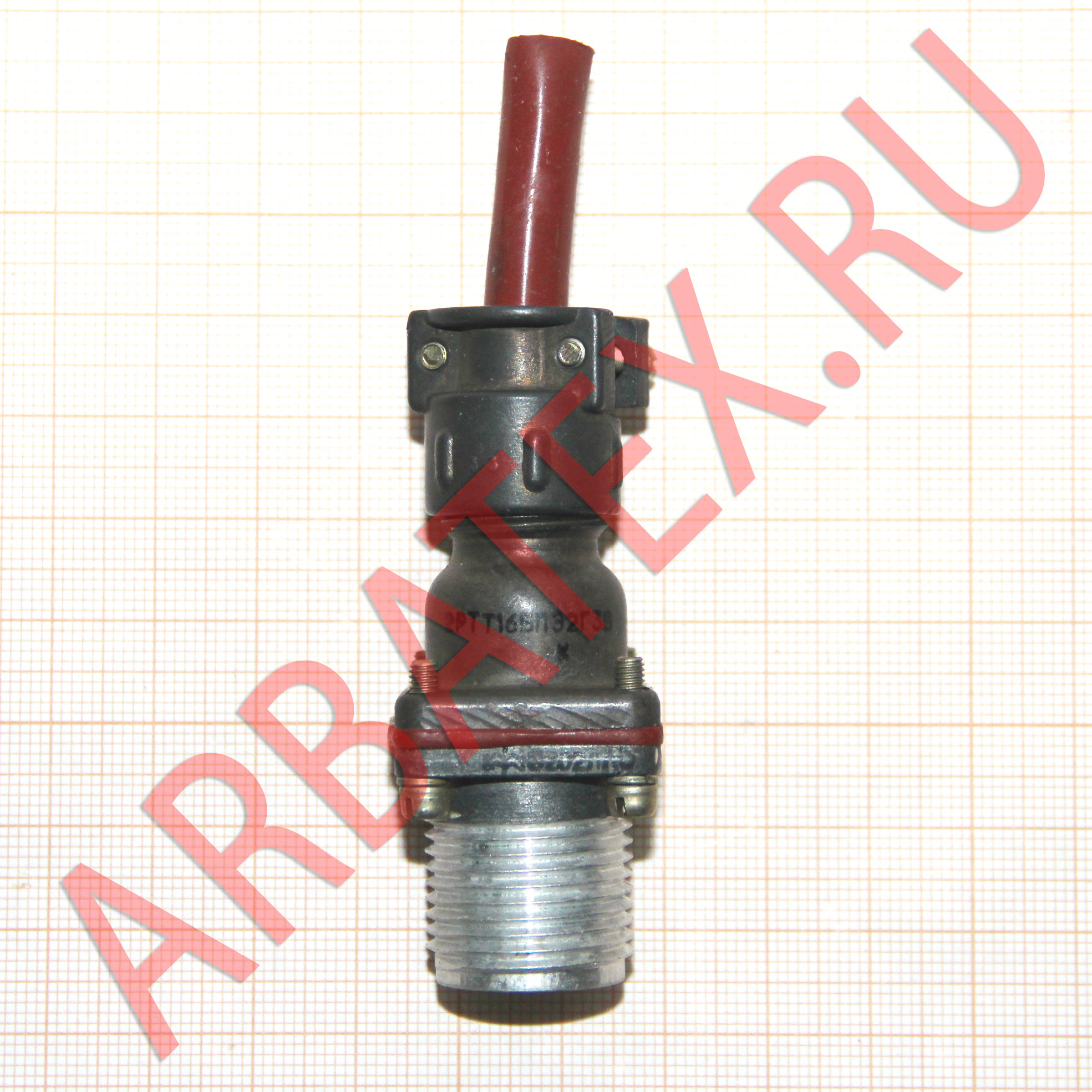

2РТТ16БПЭ2Г3В розетка блочная с прямым патрубком и гайкой для экранированного кабеля предназначена для работы в цепях постоянного, переменного (частотой до 3 МГц) токов, для внутреннего монтажа.

Условное обозначение:

Розетка 2РТТ16БПЭ2Г3В, где:

2РТТ - тип соединителя.

16 - условный размер корпуса.

Б - блочный вид корпуса.

П - прямой тип патрубка.

Э - гайка патрубка для экранированного кабеля.

2 - количество контактов.

Г - розетка.

3 - сочетание контактов.

В - всеклиматическое исполнение.

Технические характеристики 2РТТ16БПЭ2Г3В:

Рабочий ток на контакт - 20 А.

Максимальное рабочее напряжение - не более 700 В.

Диаметр контактов - 1,5 мм.

Сопротивление электрического контакта - не более 2,5 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Соединения соединителей - резьбовое.

Покрытие контактов - серебро.

Поляризация корпусов - одношпоночная.

Минимальная наработка изделия соединитель 2РТТ16БПЭ2Г3В - 1000 ч.

Количество сочленений-расчленений - 500.

Срок сохраняемости - 15 лет.

Габаритные размеры - 44×25×25 мм.

Варианты исполнения розеток 2РТТ16БПЭ2Г3В в зависимости от вида приёмки:

- отдел технического контроля - 2РТТ16БПЭ2Г3В ОТК;

- особо стойкие (особо стабильные) - ОС2РТТ16БПЭ2Г3В, 2РТТ16БПЭ2Г3В ОС;

- приемка заказчика - 2РТТ16БПЭ2Г3В ПЗ;

- военная приемка - 2РТТ16БПЭ2Г3В ВП.
