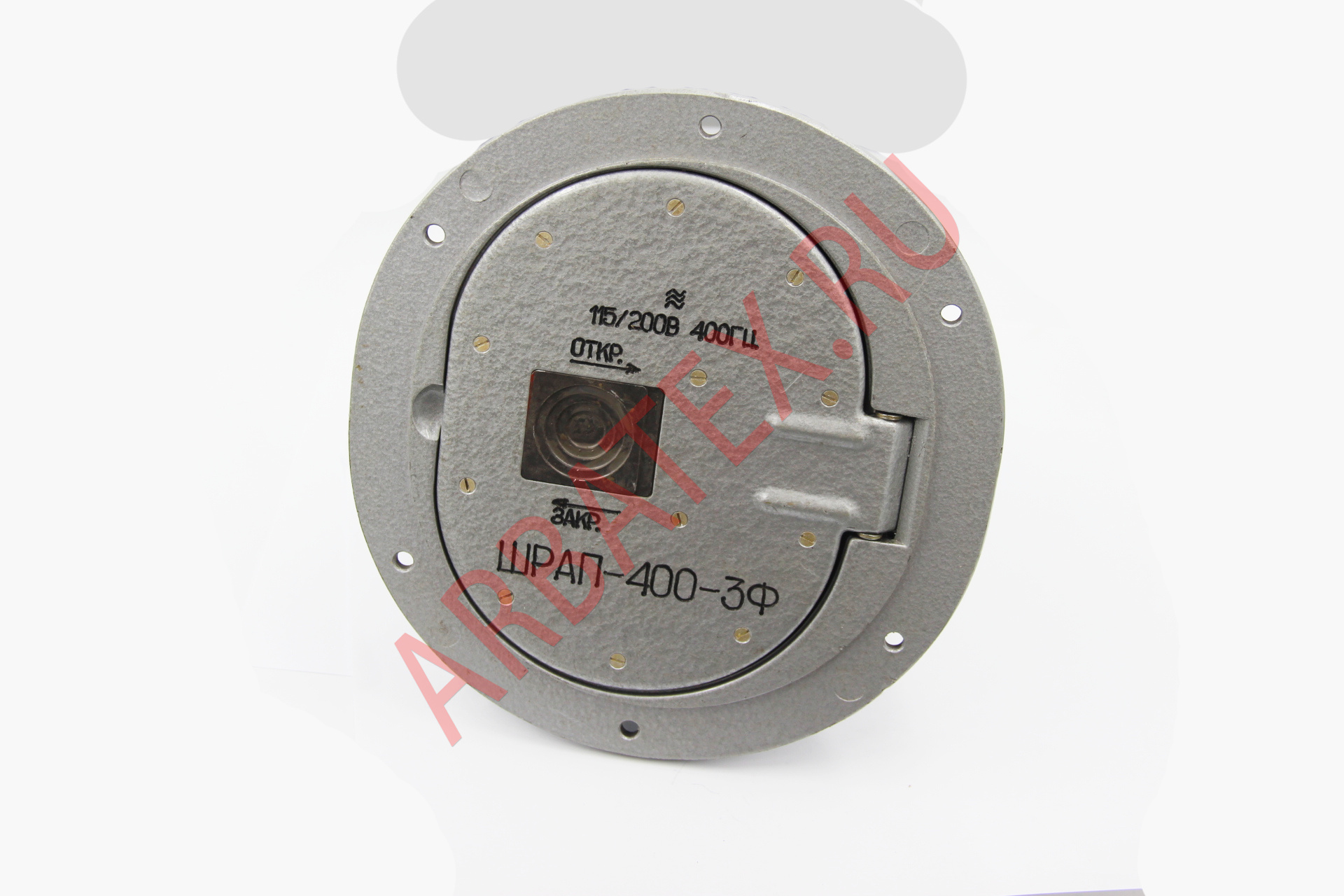

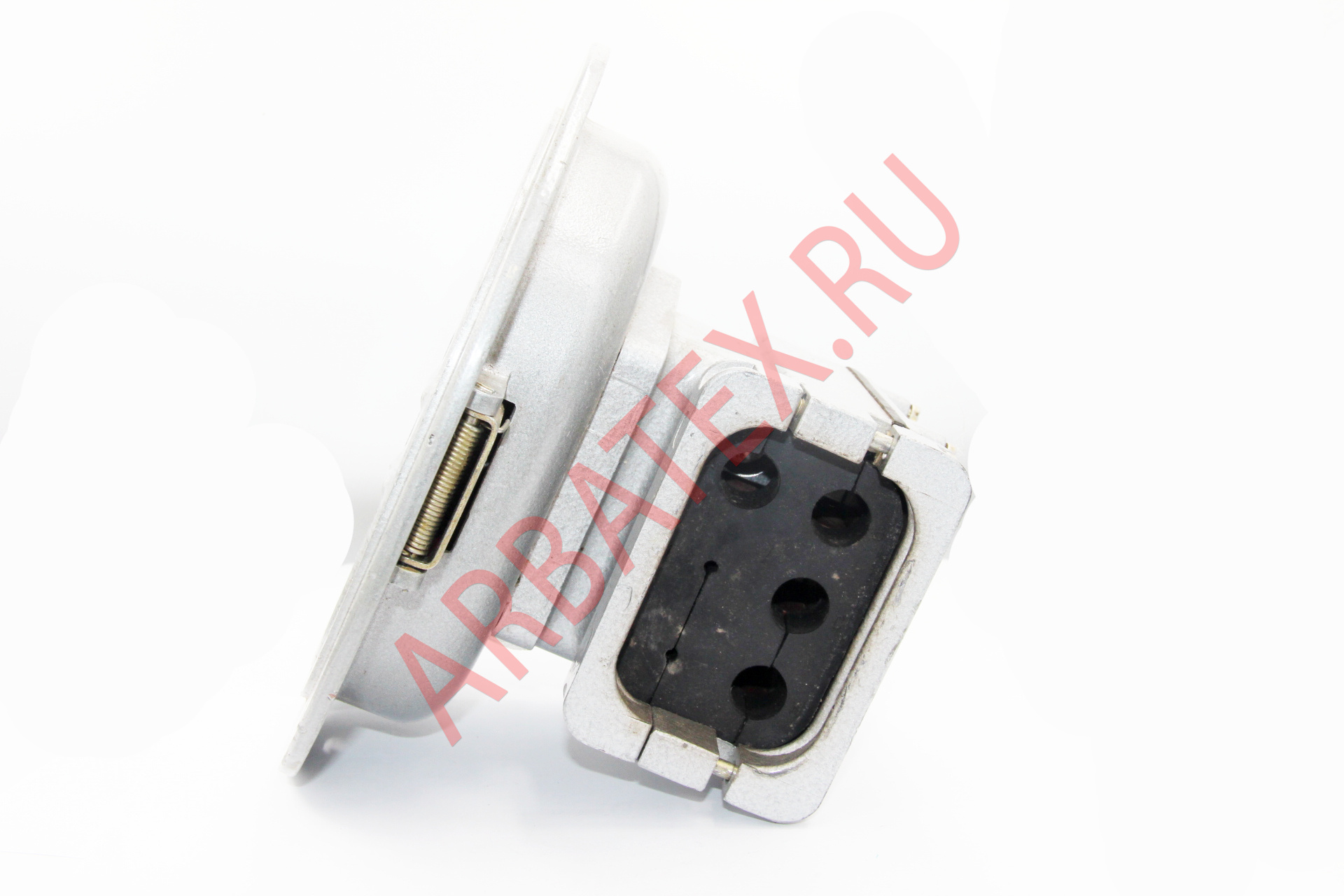

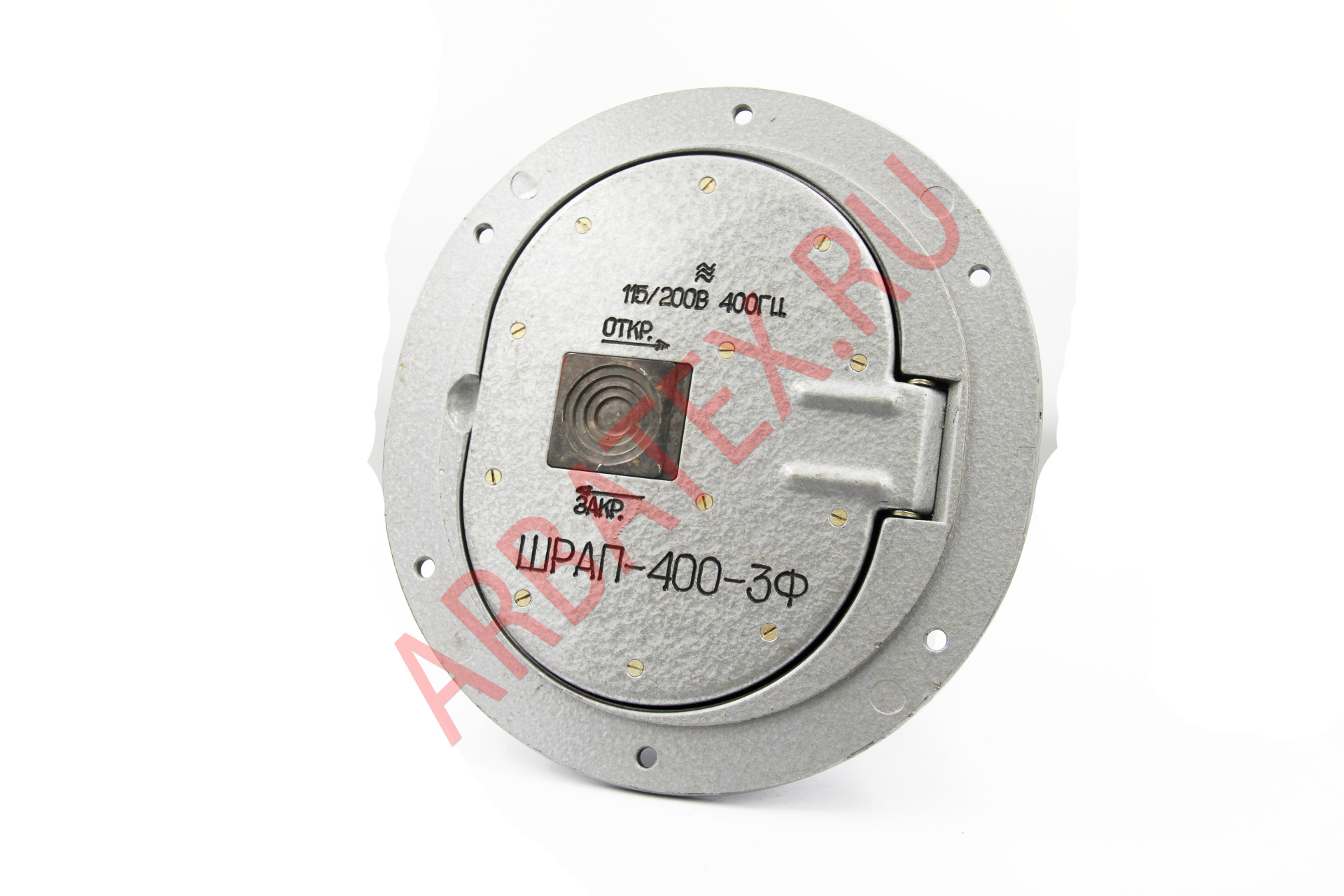

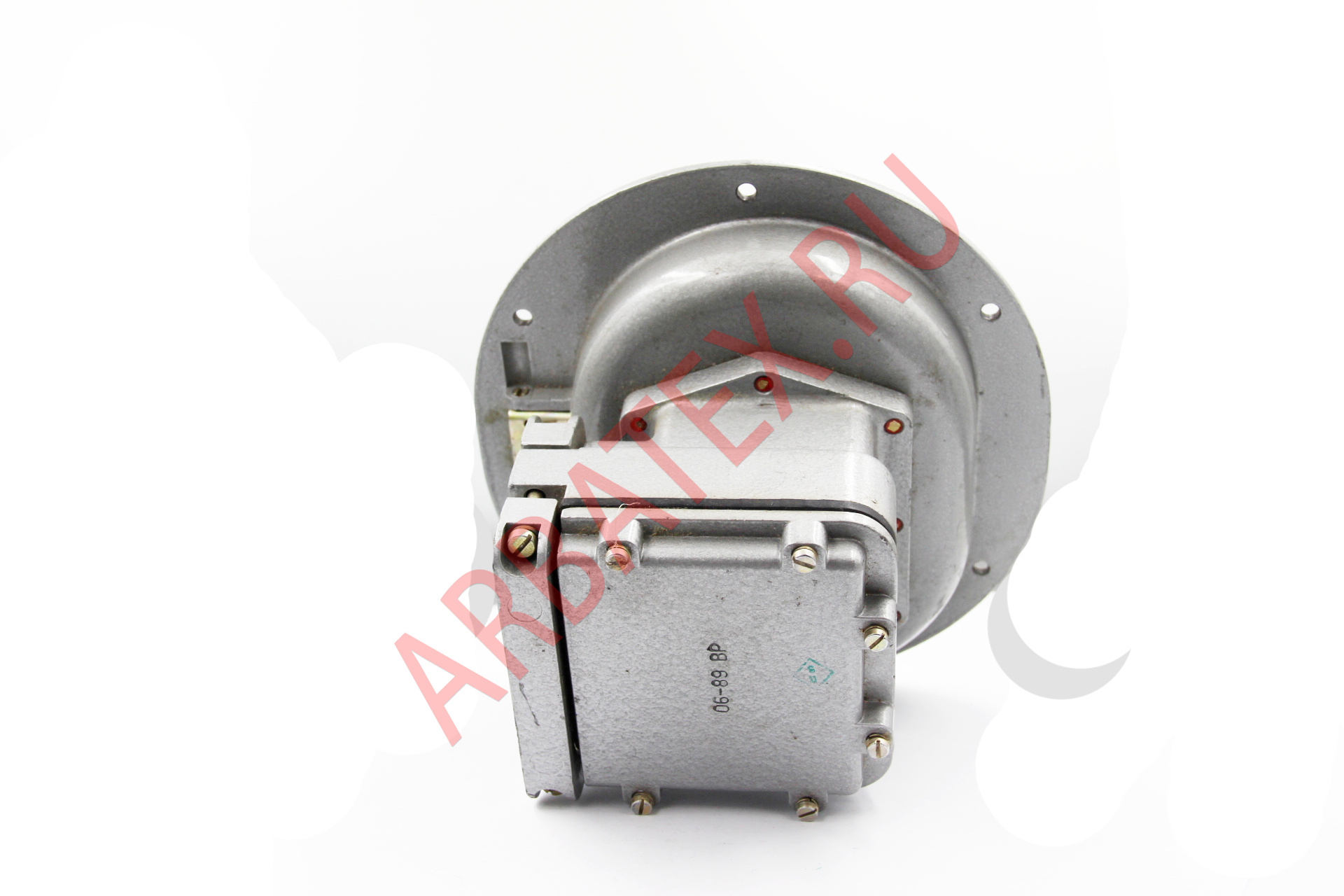

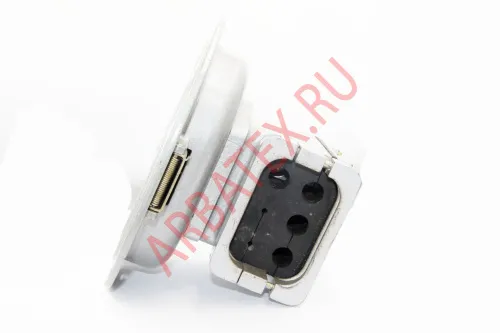

ШРАП-400-3Ф розетка

Описание разъема ШРАП-400-3Ф

Разъем ШРАП-400-3Ф - соединитель электрический аэродромного питания без фиксации сочлененного положения, т.е. без замка. Материалы: Контакты (штырь-гнездо) изготовлены из медных сплавов; изоляторы - прессматериал; корпуса, ручки, прижимы, втулки - алюминиевый сплав; чехлы, колпачки - смесь резиновая. Гнезда розеток покрываются серебром; штыри вилок - никелем; корпуса, втулки, прижимы, ручки - анодное оксидирование. Указания по эксплуатации: Крепление кабеля к соединителю осуществляется пайкой. При применении, монтаже и эксплуатации соединителей следует руководствоваться указаниями, в соответствии с техническим описанием и инструкцией по эксплуатации ГЯО.364.006 ТО.

Параметры разъема ШРАП-400-3Ф



Технические характеристики ШРАП-400-3Ф вилка:
- Номинальная сила тока на силовых контактах ...... 400 А;
- Вид тока ...... трехфазный переменный, 400 Гц;
- Максимальное рабочее напряжение ...... 200 В;
- Сопротивление контактов штырь-гнездо ......  0,01 МОм
- Вибрация диапазон частот ...... 5-600 Гц.
- Количество сочленений–расчленений ...... 3000;
- Интервал рабочих температур ...... от -60 до +50°С;
- Масса ...... не более 2,6 кг;
- Минимальный срок сохраняемости ...... 25 лет.
