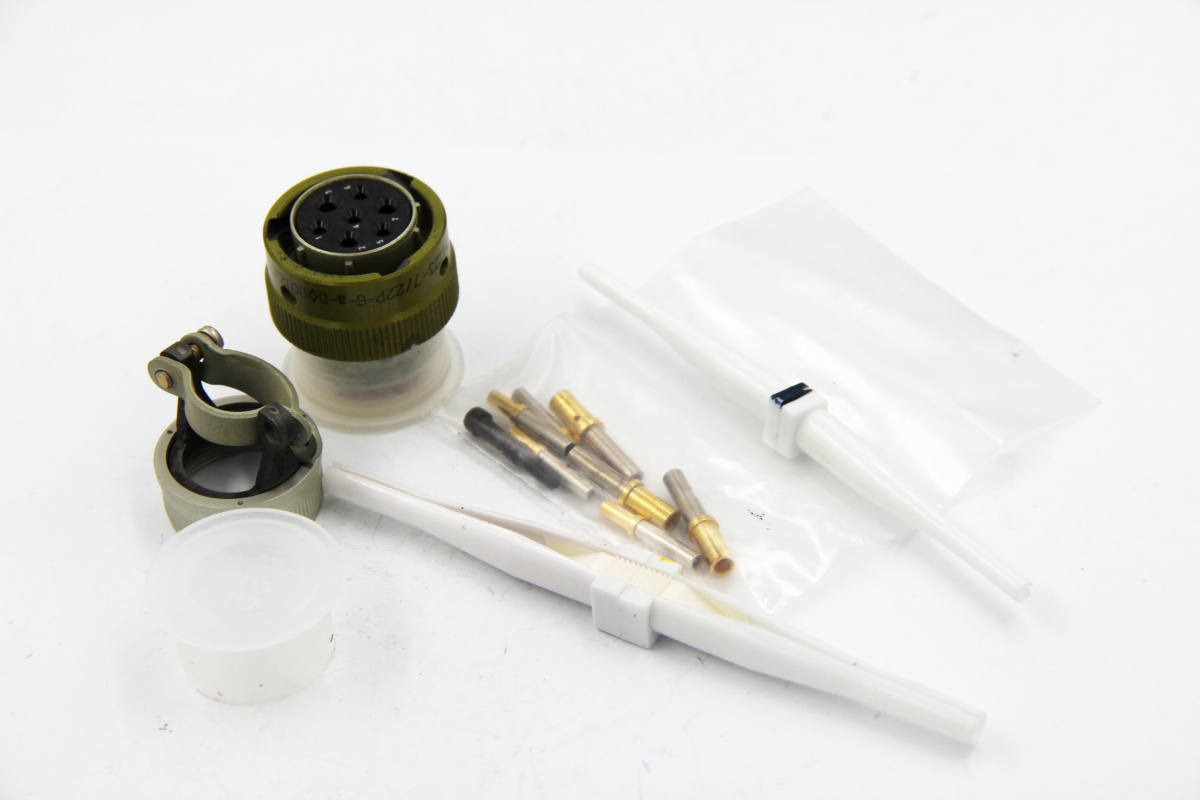

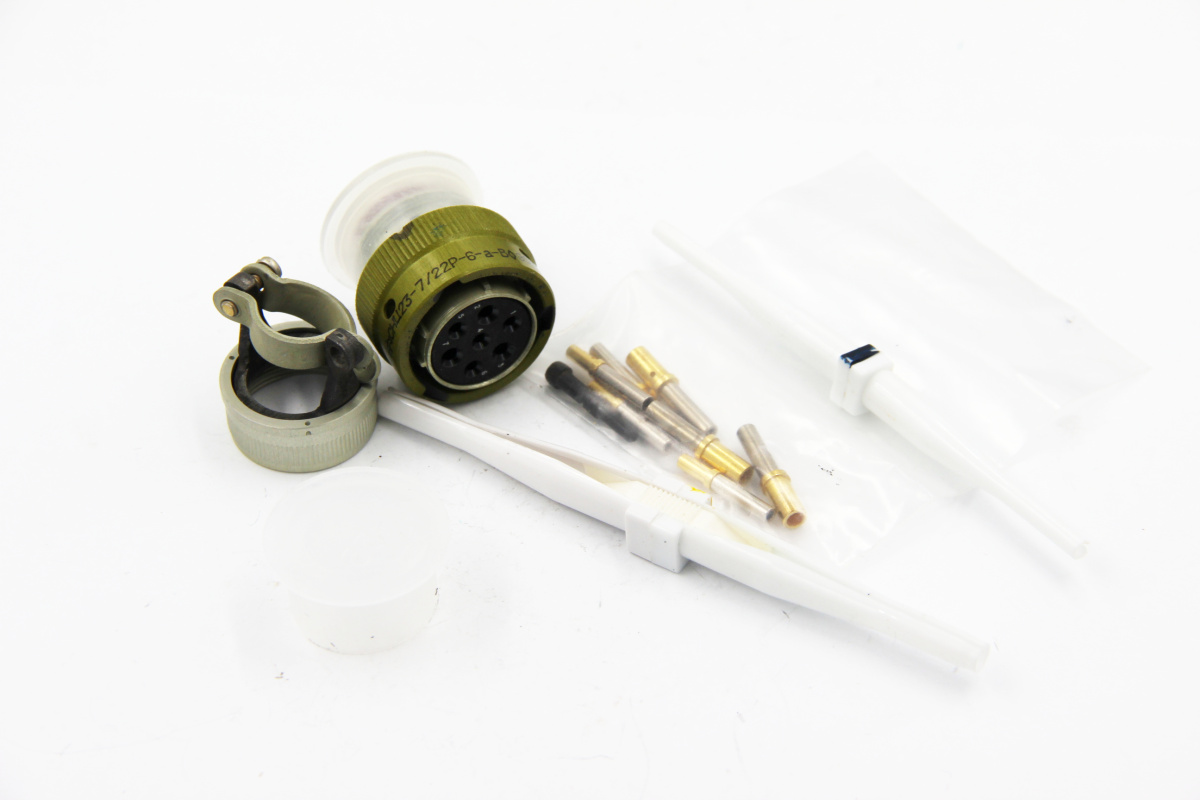

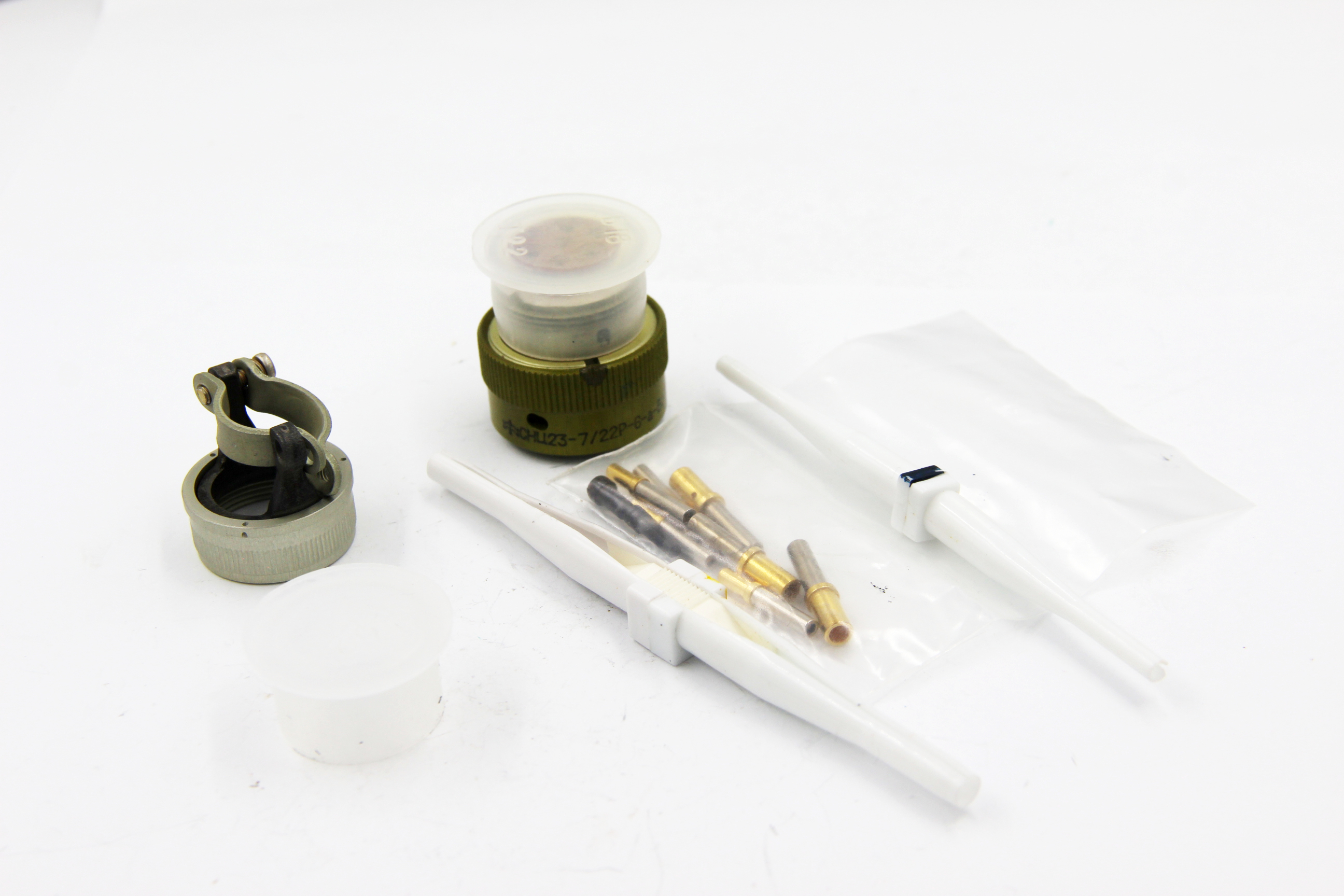

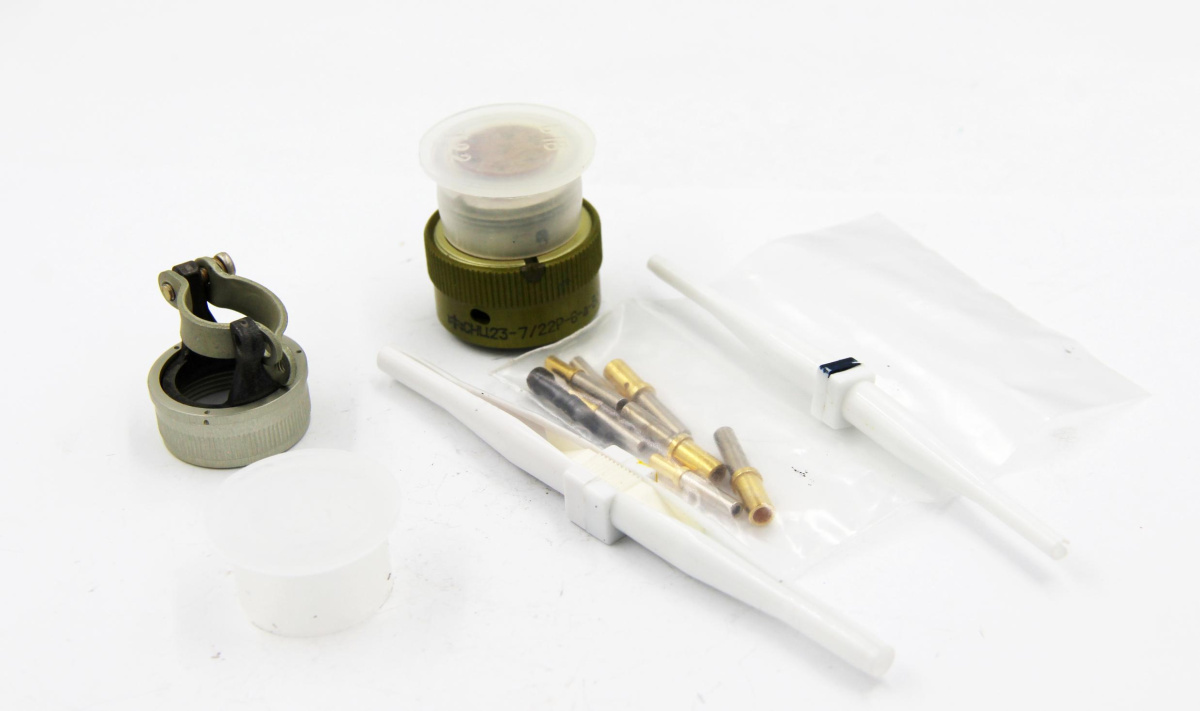

СНЦ23-7/22Р-6-а-В розетка

СНЦ23-7/22Р-6-а-В розетка цилиндрическая низкочастотная применяется для работы в электрических цепях постоянного, переменного (частотой - не более 3 МГц) и импульсного токов.

Условные обозначения:

СНЦ23-7/22Р-6-А-В-розетка
СНЦ23 - тип соединителя;
7 - количество контактов;
22 - условный размер корпуса;
 Р-розетка;
6 - конструктивное исполнение:
    - 1 - приборная часть без кожуха,
    - 2 - приборная часть с прямым кожухом,
    - 4 - приборная часть с угловым кожухом,
    - 6 - кабельная часть с прямым кожухом,
    - 8 - кабельная часть с угловым кожухом,
    - 11 - кабельная часть без кожуха,
    - 12 - приборная часть с обоймой под термоусаживаемые трубки,
    - 13 - кабельная часть с обоймой под термоусаживаемые трубки;
В - всеклиматическое исполнение.

Технические характеристики:

Максимальное рабочее напряжение - 700 В (ампл.).

Токовая рабочая нагрузка на контакт диаметром:

- 1,5 мм - 6 А;

- 2 мм - 12 А.

Токовая максимальная нагрузка на контакт диаметром:

- 1,5 мм - 9 А;

- 2 мм - 18 А.

Диаметр контактов - 1,5 мм; 2 мм.

Сопротивление контактов диаметром:

- 1,5 мм - не более 2,5 мОм;

- 2 мм - не более 1,6 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Покрытие контактов - золото.

Монтаж проводов - обжимкой.

Рабочая температура- от -60°C до +155°C
