ОНП-ЖИ-8-42/46-Р29-4СВ купить по низкой цене, описание, доставка

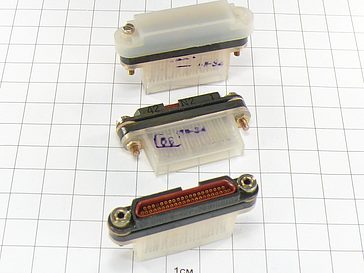

ОНП-ЖИ-8-42/46-Р29-4СВ Разъемы разное фото фото 2

Отзывов: 0

Добавить отзыв

Описание товара:

Соединители прямоугольные повышенной контактности ОНП-ЖИ-8-42/46-Р29-4СВ.

650 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

ОНП-ЖИ-8-42/46-Р29-4СВ соединители повышенной контактности прямоугольные предназначены для работы в электрических цепях постоянного, переменного (частотой - не более 3 МГц) и импульсного токов. Разъёмы ОНП-ЖИ-8-42/46-Р29-4СВ применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Структура условного обозначения:

ОНП-ЖИ-8-42/46-Р29-4В
ОНП-ЖИ-8  - тип соединителя;
42 - количество контактов;
46- условный размер (длина и ширина);
Р - вид контактов: В - вилка, Р - розетка;
29 - конструктивное исполнение:
   - 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора,
   - 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора,
   - 38 - вилка кабельная;
4 - номер позиции кодирующего элемента;
С - дополнительное обозначение только для соединителей с серебряным покрытием контактов;
В - всеклиматическое исполнение.

Технические параметры соединителей ОНП-ЖИ-8:
Общее количество контактов:	21, 42, 52, 54, 76
Сопротивление контактов, не более, МОм:	10
Рабочий ток на одиночный контакт, А:	1
Суммарный ток на соединитель, А:	21....60,8
Максимальное рабочее напряжение, В:	150
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Емкость между любыми контактами, не более, пФ:	2
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с² (g):	1....5000 400 (40)
Механический удар, одиночного действия с ускорением, м/с² (g):	15000 (1500)
Механический удар, многократного действия с ускорением, м/с² (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3x10^-4 (10^-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	25
