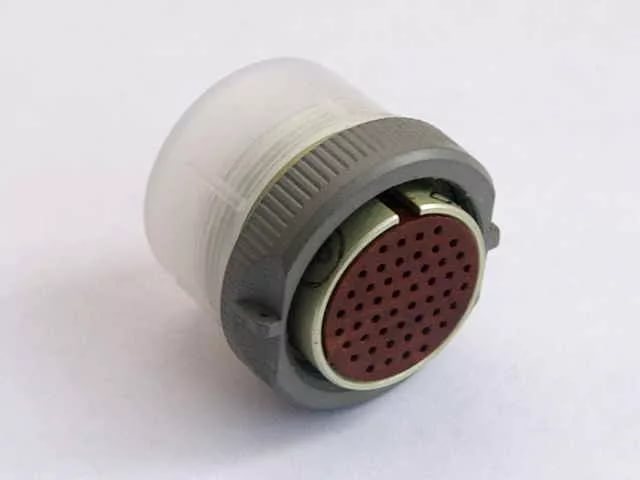

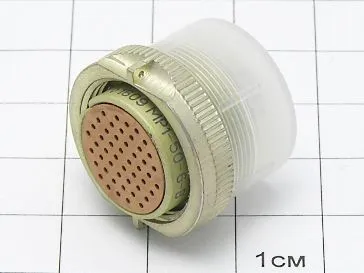

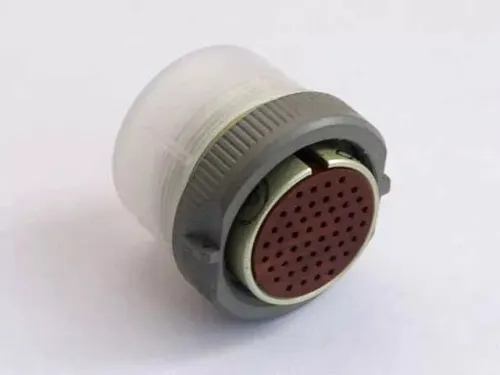

МР1-50-6В розетка

Розетка кабельная резьбового сочленения с пластиковым кожухом МР1-50-6В розетка С/К тип 2 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов. Соединители состоят из герметичной (МР1) или негерметичной (МР1Н) вилки и негерметичной кабельной розетки. Вилки и розетки изготавливаются без кожуха или с кожухом (металлическим предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов. Соединители состоят из герметичной (МР1) или негерметичной (МР1Н) вилки и негерметичной кабельной розетки. Вилки и розетки изготавливаются без кожуха или с кожухом (металлическим или пластмассовым). Сочленение вилок с розетками резьбовое или врубное, поляризация корпусов - одношпоночная.
Микроминиатюрные герметичные соединители МР1 выполнены в соответствии с техническими условиями ГЕ0.364.184ТУ (АШДК.434410.061ТУ). Покрытие контактов - серебро, золото.

Пример структуры условного обозначения:

МР1-19-5-В
МР1 - тип соединителя.
Н - только для негерметичной приборной вилки.
19 - количество контактов.
5 - конструктивное исполнение:
- 1 - вилка приборная резьбового сочленения с серебряными контактами;
- 2 - вилка приборная резьбового сочленения с золочеными контактами;
- 3 - вилка приборная врубного сочленения с серебряными контактами;
- 4 - вилка приборная врубного сочленения с золочеными контактами;
- 5 - розетка кабельная резьбового сочленения с серебряными контактами;
- 6 - розетка кабельная резьбового сочленения с золочеными контактами;
- 7 - розетка приборная врубного сочленения с серебряными контактами;
- 8 - розетка приборная врубного сочленения с золочеными контактами.
В - всеклиматическое исполнение.

Технические параметры соединителей МР1, МР1Н:
Общее количество контактов:	10, 19, 30, 50, 76, 102
Сопротивление контактов, не более, МОм:	10
Максимальный токовая нагрузка на одиночный контакт, А:	3
Максимальный токовая нагрузка на соединитель, А:	5....51
Максимальное рабочее напряжение, В:	150
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	147 (15)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1471 (1500)
Механический удар, многократного действия с ускорением, м/с2 (g):	343 (35)
Линейные нагрузки с ускорением, м/с2:	490
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +35 °С:	98%
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	-60....+105
Минимальная наработка, часов:	5000 - МР1, 10000 - МР1Н
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	15
