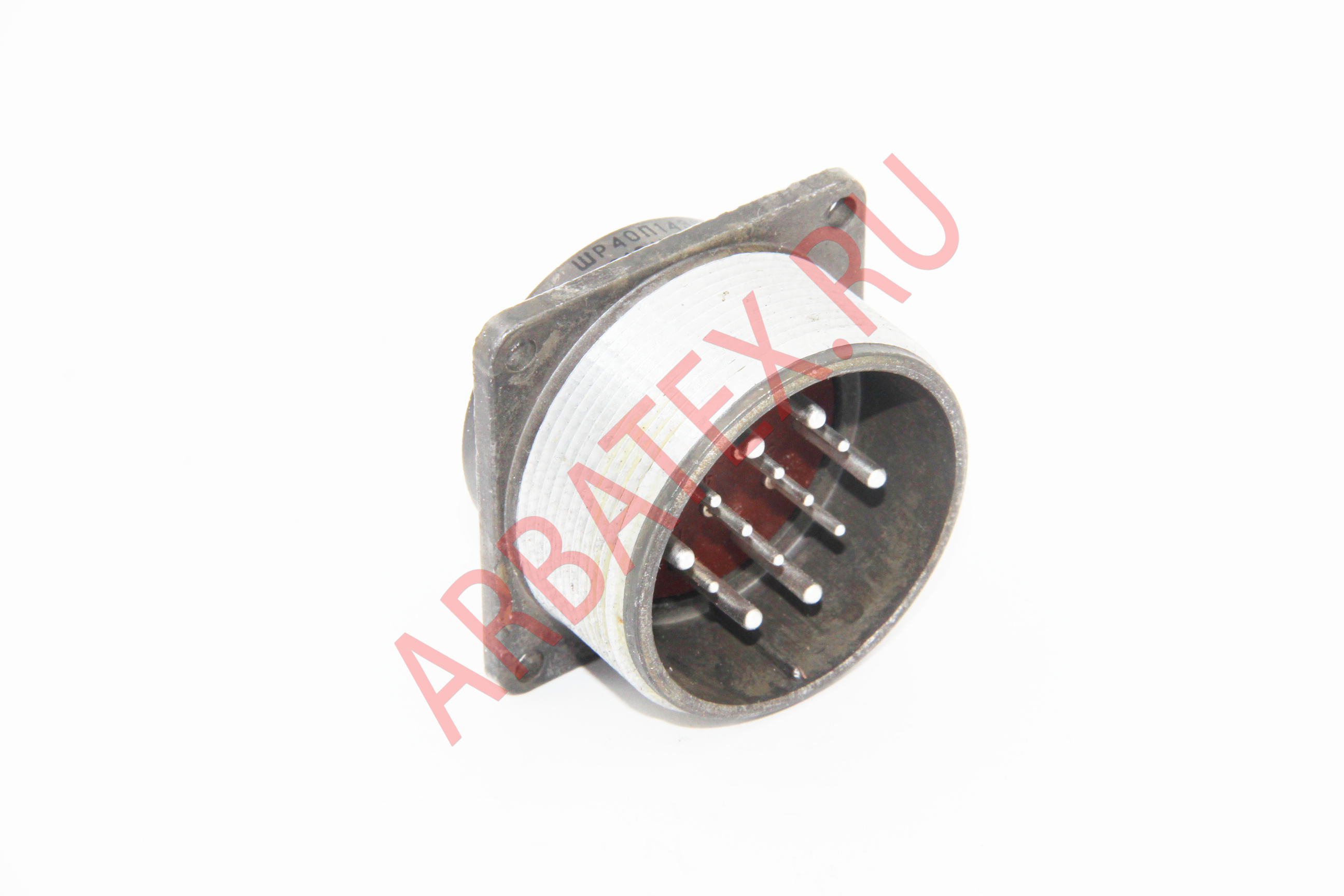

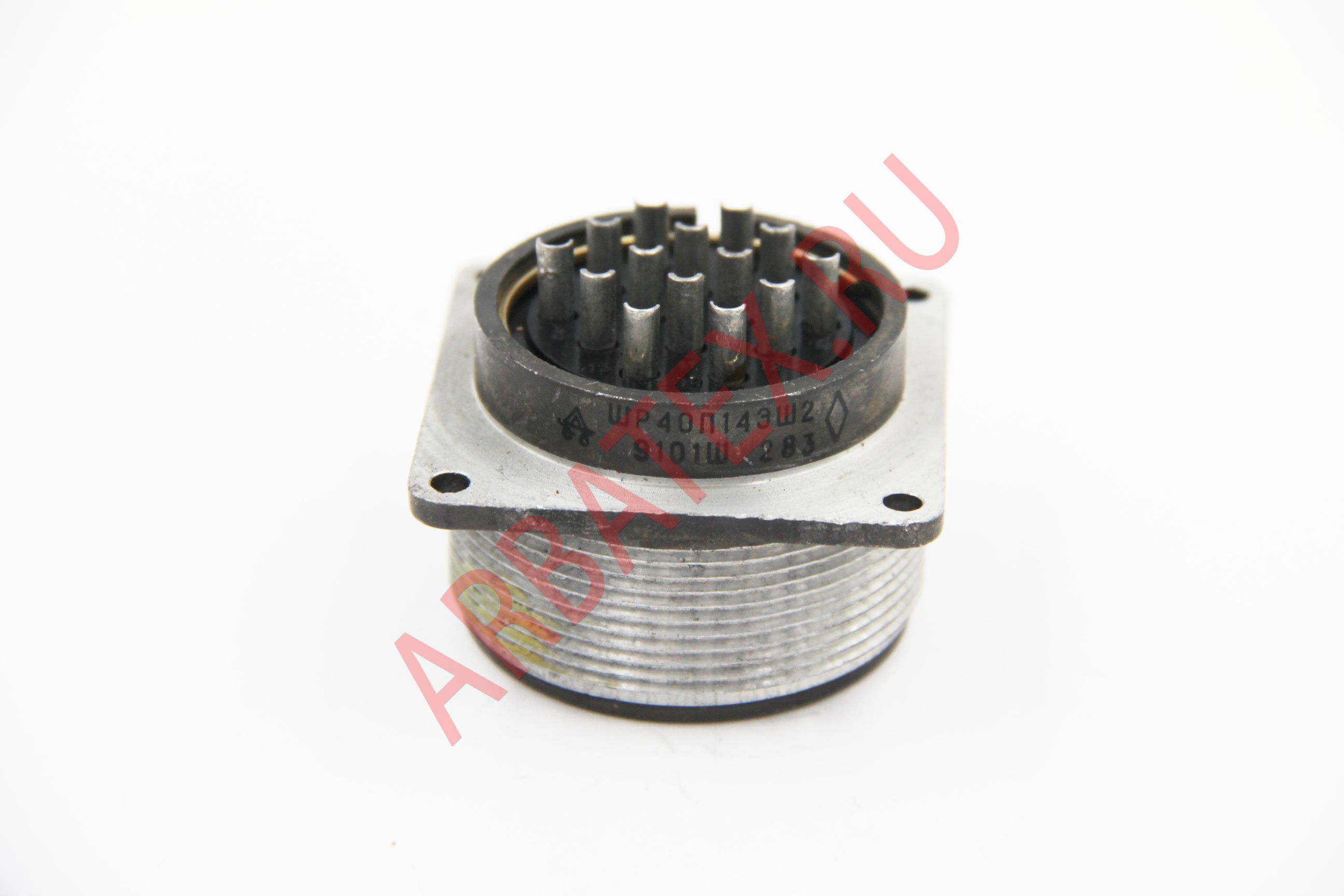

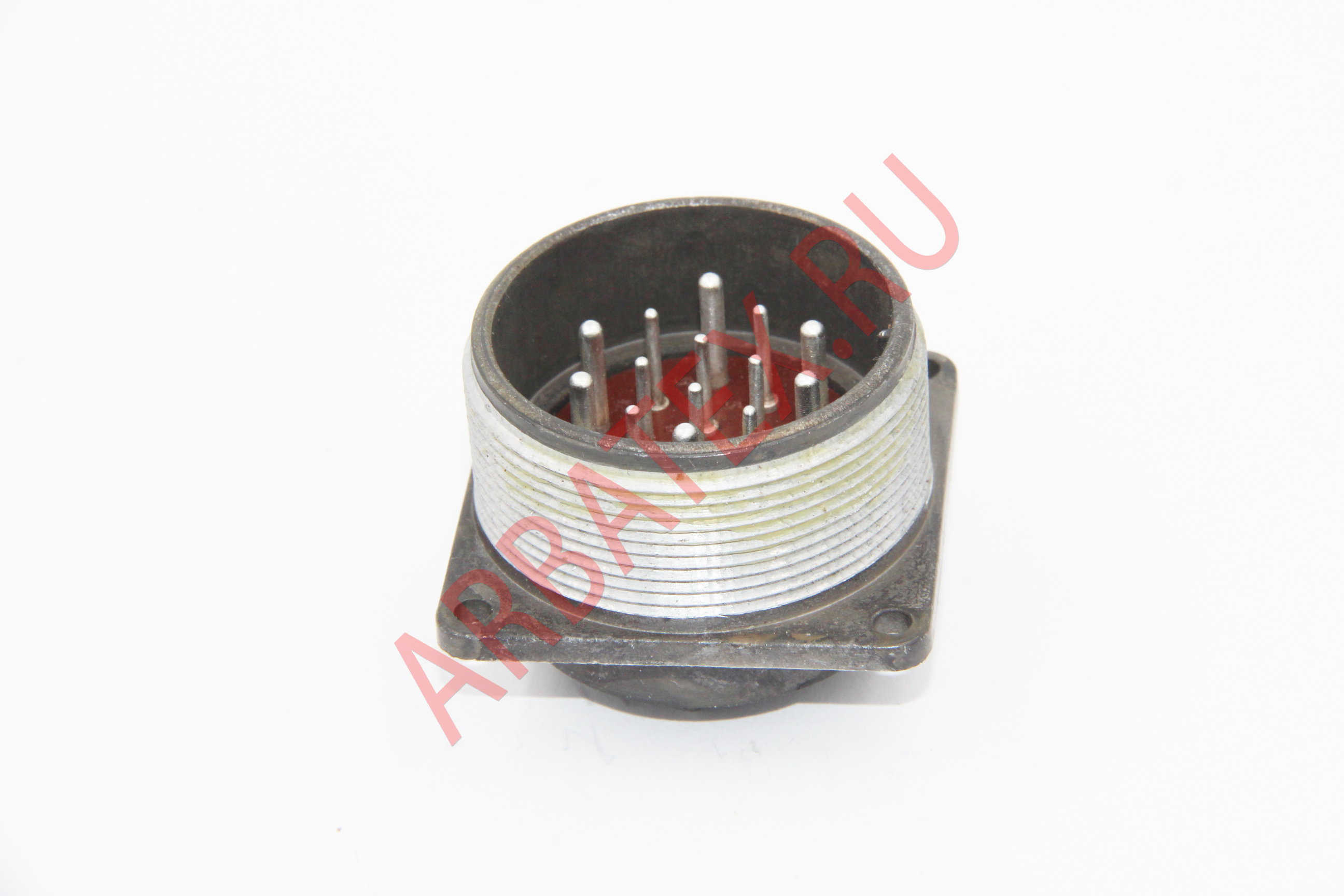

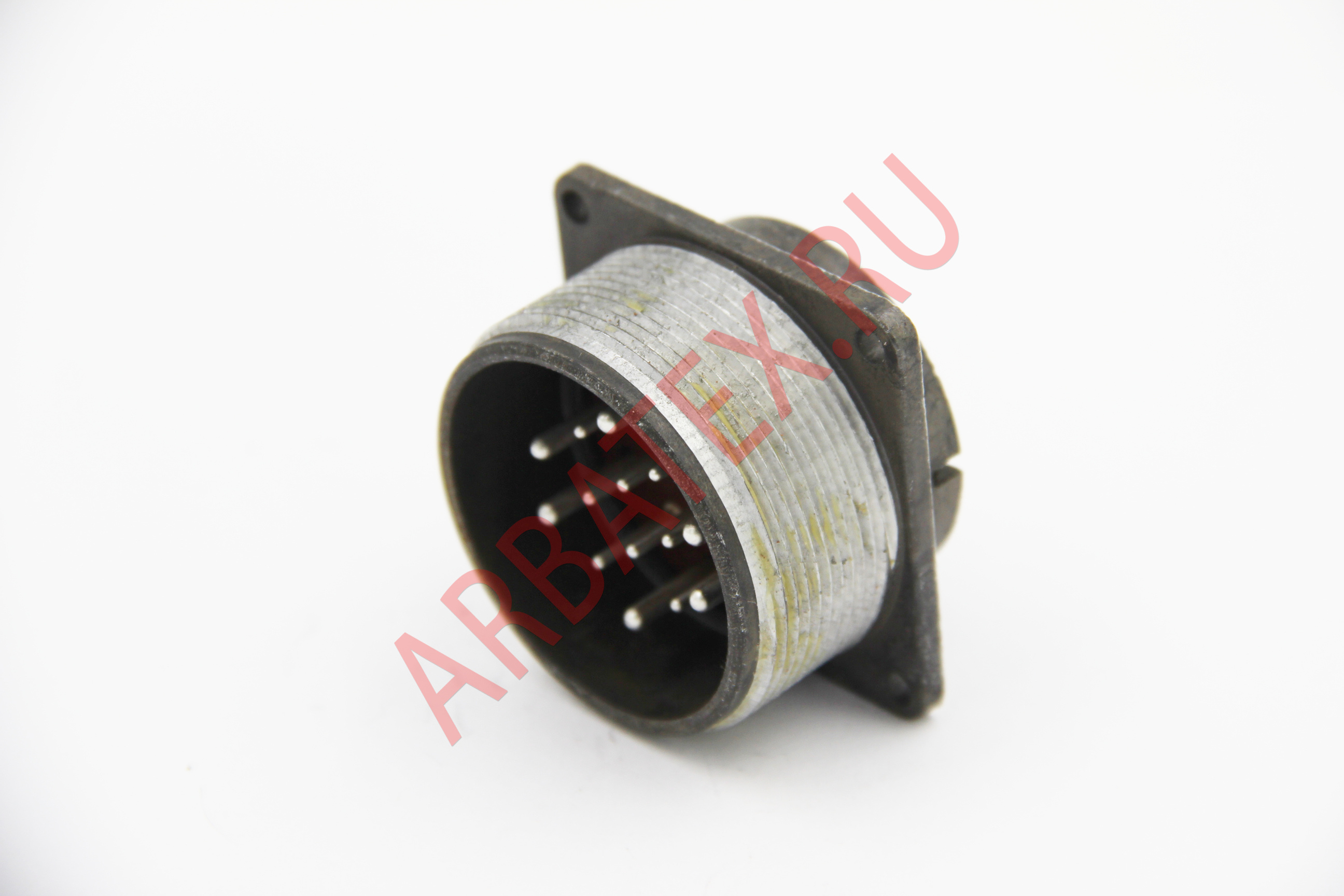

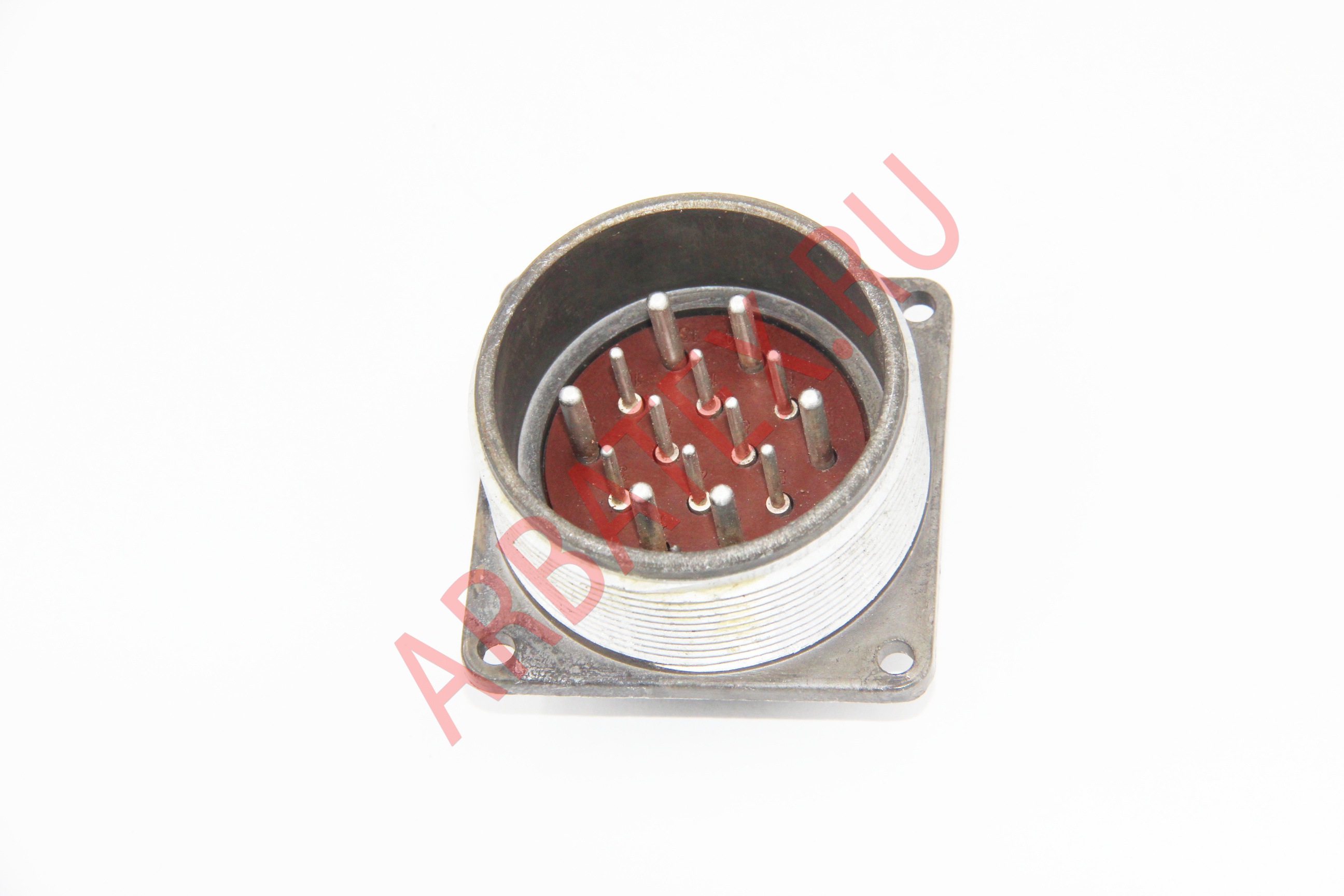

ШР40П14ЭШ2 вилка блочная

Вилка ШР40П14ЭШ2Н с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШР40П14ЭШ2Н, где:

ШР - тип соединителя. 40 - условный размер корпуса. П - без патрубка. 14 - количество контактов. Э - для экранированного кабеля (отсутствует). Ш - вилка. 2 - сочетания контактов.  Н - покрытие контактов никель;

Технические характеристики :

Рабочий ток на контактах диаметром:

- 1,5 мм - 10 А;

- 2,5 мм - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметры контактов - 1,5 мм; 2,5 мм. Покрытие контактов - серебро. Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм. Сочленение соединителей - резьбовое. Метод монтажа - пайка. Габаритные размеры - 42×48×48 мм. Температура окружающего воздуха - от -60° С до +60° С.  Климатическое исполнение УХЛ.
