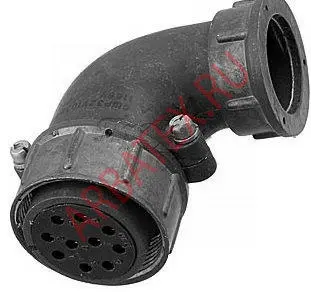

СШР20У2ЭШ6 розетка кабельная

Розетка кабельная СШР20У2ЭШ6 с угловым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

СШР20У2ЭШ6
СШР - тип соединителя;
20 - условный размер корпуса;
У - конструктивное исполнение: для приборной части: П - без патрубка; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
2 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
6 - обозначение сочетания контактов (условное число).

Технические характеристики:

Покрытие контактов - серебро, никель.
Метод монтажа - пайка.

Максимальное рабочее напряжение, В:	850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	5....2000
Синусоидальная вибрация, ускорение, м/с2 (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +115

Климатическое исполнение УХЛ.
