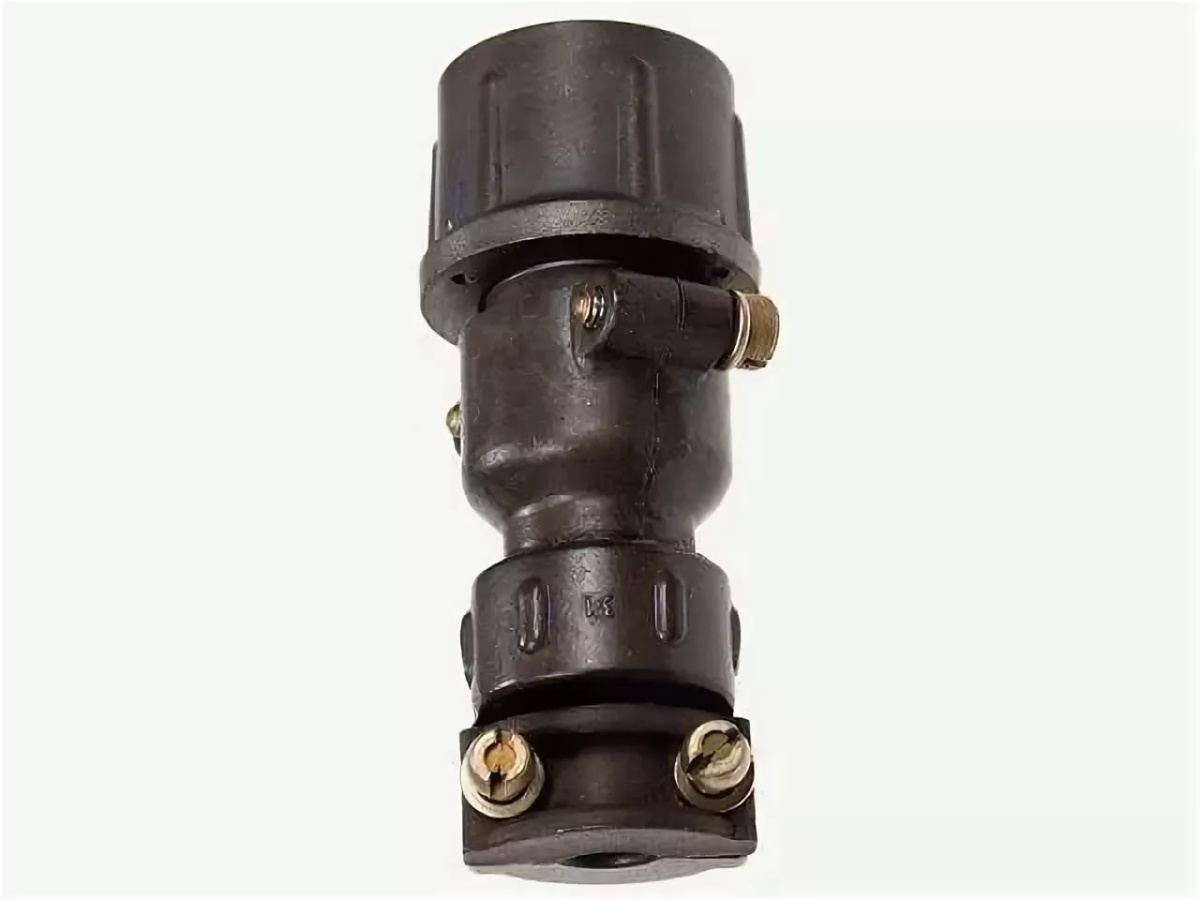

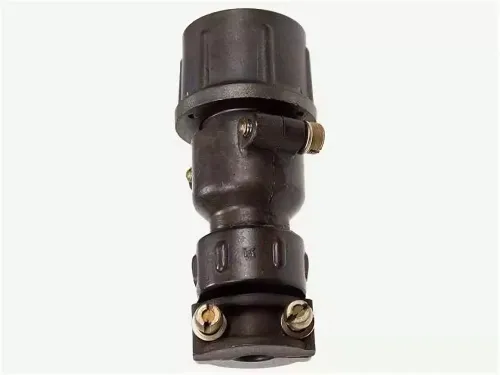

Р16П1НГ1 вилка кабельная Разъемы разное фото фото 2

Р16П1НГ1 вилка кабельная Разъемы разное фото фото 3

Отзывов: 0

Добавить отзыв

Описание товара:

Вилка кабельная с прямым патрубком для неэкранированного кабеля Р16П1НГ1 вилка кабельная применяется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Характеристики:

Все характеристики

Загрузить / Загрузить

50 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

Соединители изготавливают одного типа, девять типономиналов, 158 типоконструкций, в соответствии с техническими условиями НКЦС.434410.531ТУ (приемка “5”). Соединители предназначены для внутреннего монтажа, ручной сборки (монтажа) аппаратуры по ГОСТ РВ 20.39.414.1. Покрытие контактов – серебро. Условный размер корпусов, схемы расположения контактов Ø 1,5 мм.

Условное обозначение:

Вилка Р16П1НГ1, где:
Р - тип соединителя.
16 - условный размер корпуса.
П - с прямым патрубком.
1 - количество контактов.
Н - для неэкранированного кабеля.
Г - вилка.
1 - сочетания контактов.

Технические характеристики Р16П1НГ1:

Рабочий ток - 10 А.
Максимальное рабочее напряжение постоянного тока - не более 2100 В.
Диаметр контактов - 1,5 мм.
Покрытие контактов - серебро.
Сопротивление контактов - 2,5 мОм.
Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.
Количество сочленений-расчленений изделий соединителей Р16П1НГ1 - 500.
Минимальная наработка - 1000 ч.
Срок сохраняемости изделия разъём Р16П1НГ1 - не менее 15 лет.
Сочленение соединителей - резьбовое.
Метод монтажа - пайка.
Габаритные размеры - 62,7×29,5×25,5 мм.
Варианты исполнения вилок Р16П1НГ1 в зависимости от вида приёмки:
- отдел технического контроля - Р16П1НГ1 ОТК;
- особо стойкие (особо стабильные) - ОСР16П1НГ1, Р16П1НГ1 ОС;
- приемка заказчика - Р16П1НГ1 ПЗ;
- военная приемка - Р16П1НГ1 ВП
