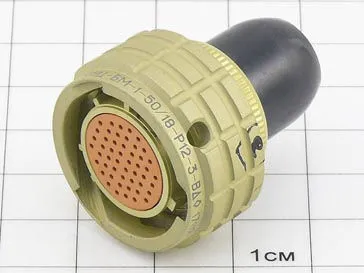

ОНЦ-БМ-1-50/18-Р12-3В

Разъемы  ОНЦ-БМ-1-50/18-Р12-3В – коннекторы ручного соединения низкочастотные цилиндрические, внутреннего объемного монтажа, с байонетным сочленением, соединяют цепи с нагрузкой до 71А и 250В. Разъемы ОНЦ-БМ имеют посадочный диаметр корпуса 10мм, 12мм, 14мм, 18мм, 22мм, 27мм, и могут насчитывать от 10 до 102 контактов диаметром 0,6мм. Разъемы ОНЦ-БС имеют посадочный диаметр корпуса 14мм, 18мм, 22мм, и могут насчитывать от 10 до 32 контактов диаметром 1,0мм.

Структура условного обозначения:

ОНЦ-БМ-1-30/14-В1-1В
ОНЦ-БМ - тип соединителя;
1 - покрытие контактов: 1 – серебро, 2 - золото;
30 - количество контактов;
14 - условный диаметр корпуса;
В - часть соединителя: В – вилка, Р - розетка;
1 - конструктивное исполнение: 1 – вилка приборная без кожуха, 12 – розетка кабельная с прямым кожухом;
1 - многопозиционная поляризация;
В - всеклиматическое исполнение.

Технические параметры соединителей ОНЦ-БМ-1:
Общее количество контактов:	10, 19, 30, 50, 76, 102
Сопротивление контактов, не более, МОм:	10
Максимальный токовая нагрузка на одиночный контакт, А:	3
Максимальный токовая нагрузка на соединитель, А:	18....71
Максимальное рабочее напряжение, В:	150
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Емкость между любыми соседними контактами, не более пФ:	5
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	200 (20)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +35 °С:	98%
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	15
