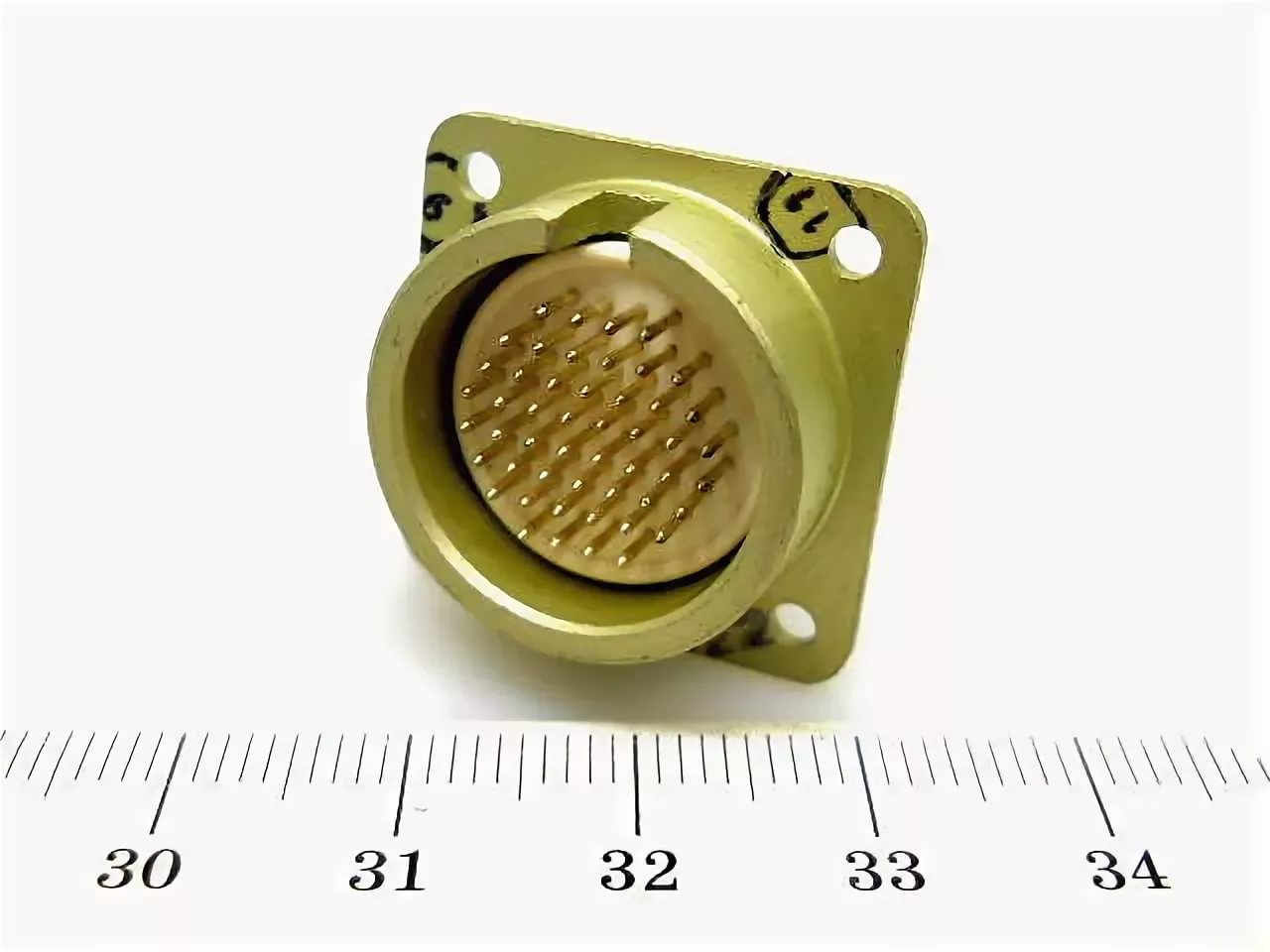

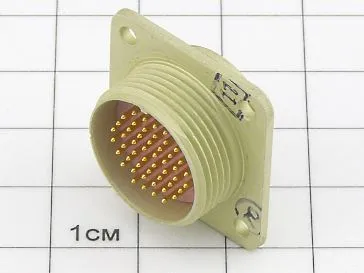

МР1Н-50-1В вилка

Cоединители низкочастотные, цилиндрические микроминиатюрные печатного и объёмного монтажа (вилки — для печатного монтажа с токопроводным покрытием корпусов, розетки — объёмного монтажа с токопроводным покрытием корпусных деталей) • сочленение вилок с розетками резьбовое, поляризация корпусов — одношпоночная • покрытие контактов — золото, серебро • соединители для внутреннего монтажа всеклиматического исполнения.

Технические характеристики МР1, МР1Н:

Токовая нагрузка:

- рабочая на каждый контакт - 0,5 А;

- максимальная на одиночный контакт - 3 А;

- максимальная суммарная на соединитель - не более 51 А.

Максимальное рабочее напряжение - 150 В (ампл.).

Сопротивление контактов изделия вилка, розетка МР1, МР1Н - не более 10 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Скорость утечки воздуха для герметичных вилок при перепаде давления 9,806·10⁴ Па (1 кгс/см²) - не более 0,1 л/ч.

Количество сочленений-расчленений изделия соединитель МР1, МР1Н - 250.

Минимальная наработка соединителей:

- МР1 - 5000 ч;

- МР1Н - 10 000 ч.

Срок сохраняемости - 25 лет.

Сочленение корпусов - резьбовое или врубное.

Поляризация корпуса - одношпоночная.

Покрытие контактов изделия розетка, вилка МР1, МР1Н - серебро, золото.

Соединители состоят из герметичной вилки типа МР1 или негерметичной вилки типа МР1Н под объемный или печатный монтаж и негерметичной кабельной розетки.

Условия эксплуатации МР1, МР1Н:

Температура окружающего воздуха - от -60° С до +80° С.

Атмосферное пониженное давление - 1,3·10^-4 Па (10^-6 мм рт. ст.).

Синусоидальная вибрация для изделий розетки, вилки МР1, МР1Н:

- диапазон частот - от 1 Гц до 5000 Гц;

- ускорение - 147 м/с².

Ускорение механического удара:

- одиночного действия - 1471 м/с²;

- многократного действия - 343 м/с².

Соединители устойчивы к воздействию спецфакторов.
