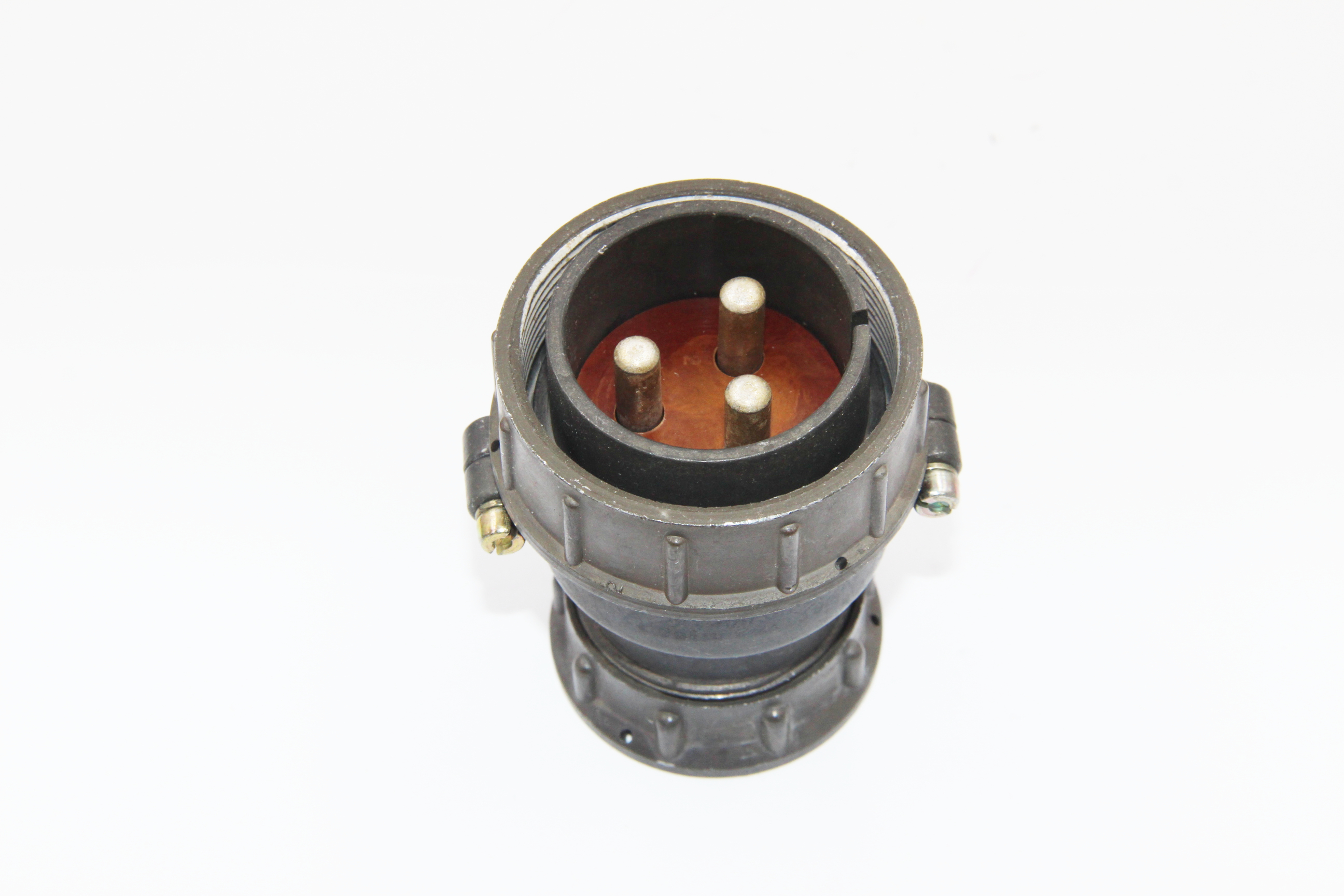

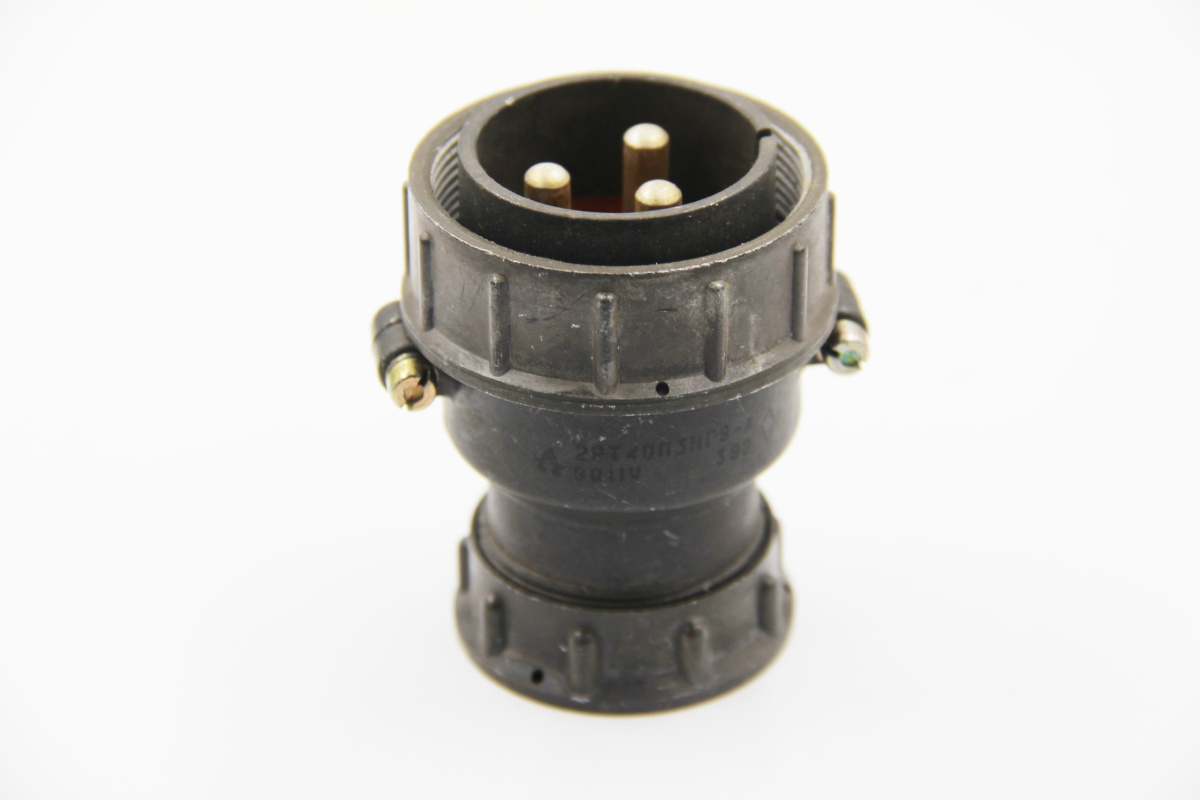

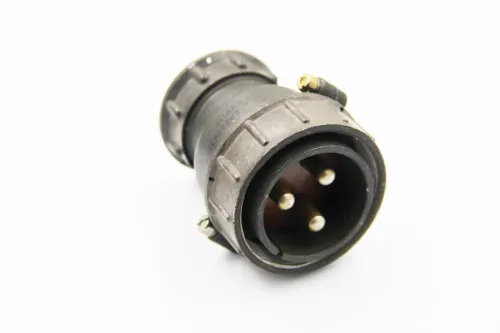

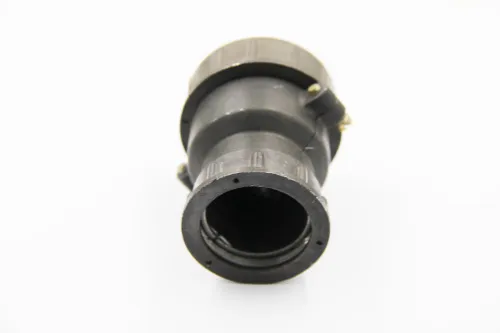

2РТ40П3НГ9-А вилка

2РТ40П3НГ9-А вилка кабельная с прямым патрубком для неэкранированного кабеля предназначена для работы в электрических цепях частотой до 3 МГц, для объёмного монтажа.

Условное обозначение:

Вилка 2РТ40П3НГ9-А, где:

2РТ - тип соединителя.

40 - условный размер корпуса.

П - прямой тип патрубка.

3 - количество контактов.

Н - гайка патрубка для неэкранированного кабеля.

Г - вилка.

9 - сочетание контактов (все контакты диаметром 5,5 мм).

А - покрытие контактов - серебро.

Технические характеристики 2РТ40П3НГ9-А:

Рабочий ток на контакт - 100 А.

Максимальное рабочее напряжение - не более 700 В.

Сопротивление электрического контакта - не более 0,3 мОм.

Сопротивление изоляции - не менее 1000 МОм.

Число сочленений-расчленений - 500.

Минимальная наработка изделия соединитель 2РТ40П3НГ9-А - 1000 ч.

Минимальный срок сохраняемости - 20 лет.

Габаритные размеры - 80,7×61,1×52,5 мм.

Варианты исполнения вилки 2РТ40П3НГ9-А в зависимости от вида приёмки:

- отдел технического контроля - 2РТ40П3НГ9-А ОТК;

- особо стойкие (особо стабильные) - ОС 2РТ40П3НГ9-А, 2РТ40П3НГ9-А ОС;

- приемка заказчика - 2РТ40П3НГ9-А ПЗ;

- военная приемка - 2РТ40П3НГ9-А ВП.
