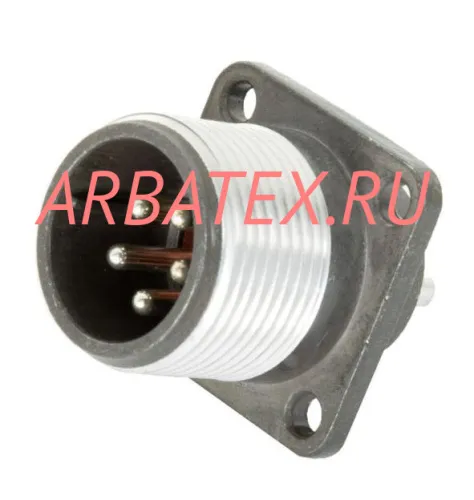

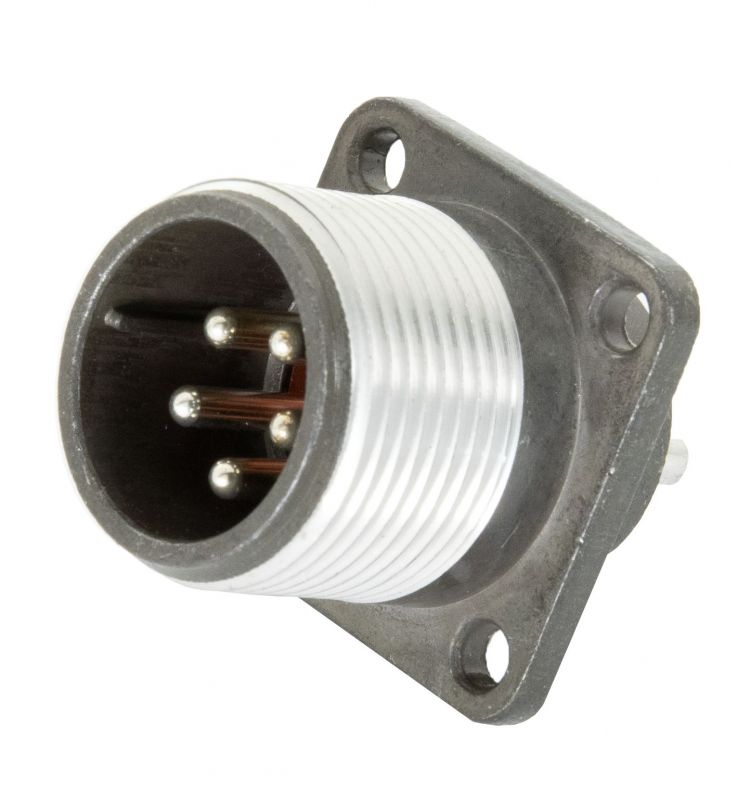

2РТ20ПК5НШ7-А вилка приборная с прямым патрубком и гайкой для неэкранированного кабеля предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Вилка 2РТ20ПК5НШ7-А, где:
2РТ - тип соединителя.
20 - условный размер корпуса.
ПК - прямой патрубок.
5 - количество контактов.
Н - для неэкранированного кабеля.
Ш - вилка.
7 - сочетания контактов.
А - обозначение материала изолятора.
Технические характеристики 2РТ20ПК5НШ7-А:
Рабочий ток - 10 А.
Максимальное рабочее напряжение постоянного тока - не более 700 В.
Диаметр контактов - 1,5 мм.
Покрытие контактов - серебро.
Сопротивление контактов - 2,5 мОм.
Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.
Количество сочленений-расчленений изделий соединителей 2РТ20ПК5НШ7-А - 500.
Минимальная наработка - 1000 ч.
Срок сохраняемости изделия разъём 2РТ20ПК5НШ7-А - не менее 20 лет.
Сочленение соединителей - резьбовое.
Метод монтажа - пайка.
Габаритные размеры - 65,8×30×30 мм.
Варианты исполнения вилок 2РТ20ПК5НШ7-А в зависимости от вида приёмки:
- отдел технического контроля - 2РТ20ПК5НШ7-А ОТК;
- особо стойкие (особо стабильные) - ОС2РТ20ПК5НШ7-А, 2РТ20ПК5НШ7-А ОС;
- приемка заказчика - 2РТ20ПК5НШ7-А ПЗ;
- военная приемка - 2РТ20ПК5НШ7-А ВП.
