2РТ36У5ЭГ11-А розетка

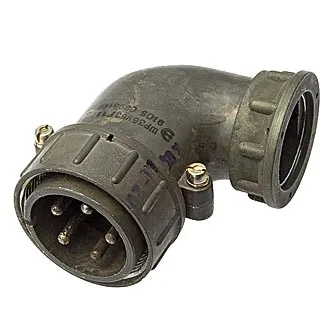

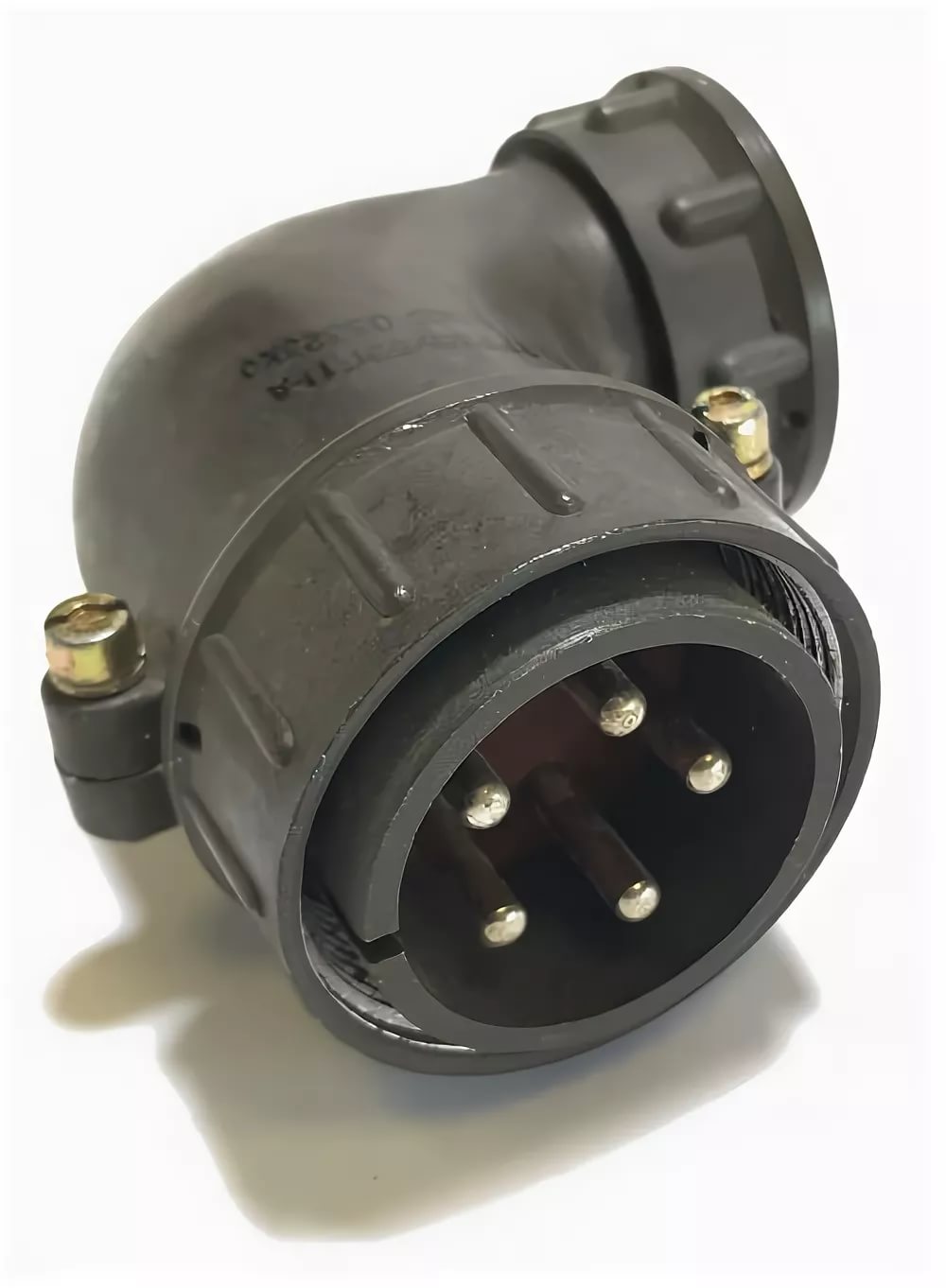

2РТ36У5ЭГ11-А вилка кабельная с угловым патрубком и гайкой для экранированного кабеля предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Условное обозначение:

Вилка 2РТ36У5ЭГ11-А, где:

2РТ - тип соединителя.

36 - условный размер корпуса.

У - угловой патрубок.

5 - количество контактов.

Э - для экранированного кабеля.

Г - вилка.

11 - сочетания контактов.

А - обозначение материала изолятора.

Технические характеристики 2РТ36У5ЭГ11-А:

Рабочий ток - 50 А.

Максимальное рабочее напряжение постоянного тока - не более 700 В.

Диаметр контактов - 3,5 мм.

Покрытие контактов - серебро.

Сопротивление контактов - 0,75 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Количество сочленений-расчленений изделий соединителей 2РТ36У5ЭГ11-А - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости изделия разъём 2РТ36У5ЭГ11-А - не менее 20 лет.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 79,1×45,5×68,9 мм.

Варианты исполнения вилок 2РТ36У5ЭГ11-А в зависимости от вида приёмки:

- отдел технического контроля - 2РТ36У5ЭГ11-А ОТК;

- особо стойкие (особо стабильные) - ОС2РТ36У5ЭГ11-А, 2РТ36У5ЭГ11-А ОС;

- приемка заказчика - 2РТ36У5ЭГ11-А ПЗ;

- военная приемка - 2РТ36У5ЭГ11-А ВП.
