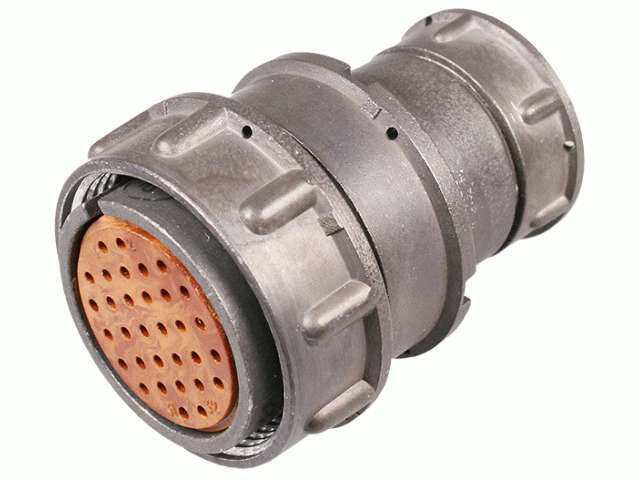

2РМД36КПН22Г1В1 розетка

2РМД36КПН22Г1В1 розетка электрическая цилиндрическая ручного соединения кабельная низкочастотная негерметичная,применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с частотой до 3 МГц при напряжении до 700 В.

Условные обозначения:

2РМ36КПН22Г1В1 розетка.
2РМ - тип соединителя;
36 - условный размер корпуса;
К - вид корпуса: К - кабельный.
П - вид патрубка: П - прямой.
Н - вид гайки патрубка: Н - для неэкранированного кабеля.
22 - количество контактов;
Г - часть соединителя: Г - розетка.
1 - обозначение сочетания контактов;
В - покрытие контактов: В - серебро.
1 - теплостойкость 1 - 100°С.

Технические характеристики:

Общее количество контактов:	4, 7, 8, 10, 19, 20, 22, 24, 30, 32, 45, 50
Максимальный ток на одиночный контакт, А:           - диаметр контакта, 1,0 мм           - диаметр контакта, 1,5 мм	3....7,5 5....11
Сопротивление контактов, не более, МОм:           - диаметр контакта, 1,0 мм           - диаметр контакта, 1,5 мм	7,5 4,0
Максимальное рабочее напряжение, В:	560; 700
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	490 (50)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1000 (100)
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
Рабочая температура окружающей среды, °C:	от -60 до +100
