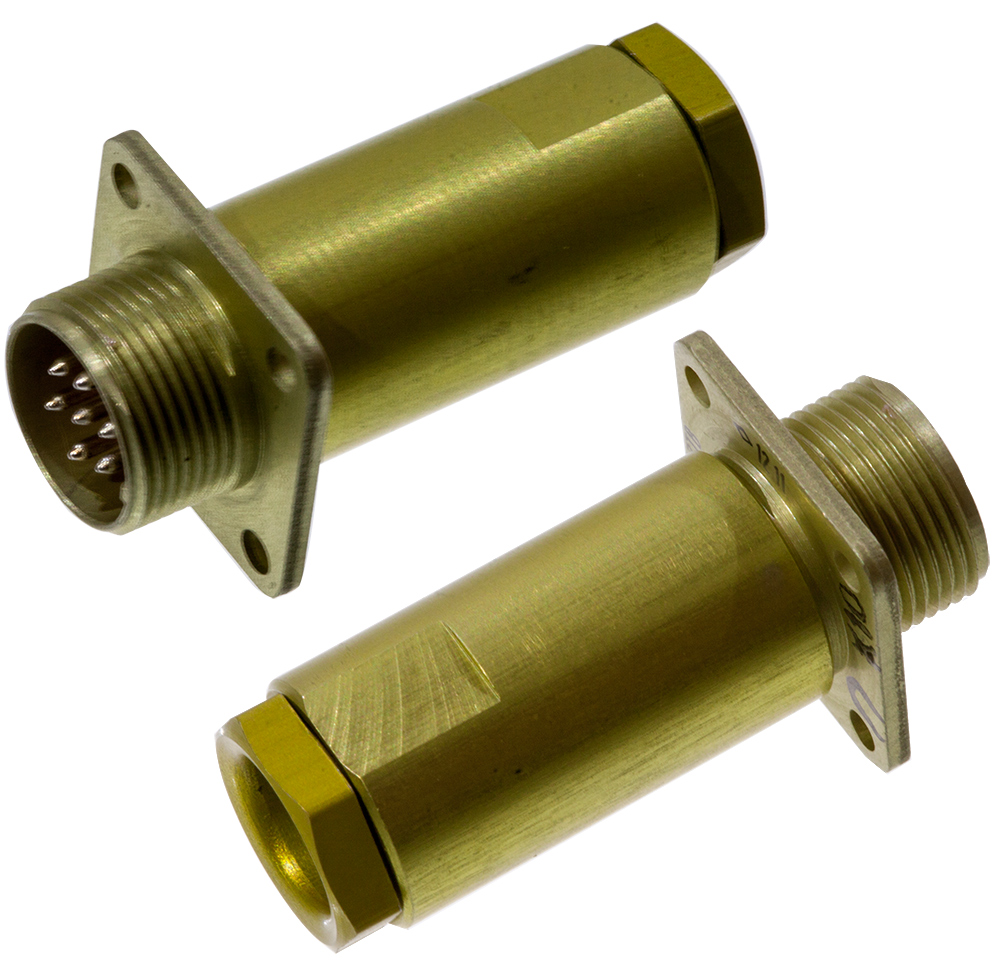

РС7АЭ вилка

Комплектность соединителей РС и РСГ  может состоять:

- из герметичной приборной вилки;
- из негерметичной приборной вилки;
- из  негерметичной приборной розетки;
- из  негерметичной кабельной розетки.

Конструктивное исполнение соединителей:

- Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ и РСТВ резьбовое
- Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ и РСБТВ врубное.
Поляризация корпуса у всех исполнение соединителей одношпоночное.
Соединители изготавливаются для внутреннего монтажа  во всеклиматическом исполнении.

Расшифровка маркировки соединителей РС , РСГ:

Пример: РС Г 4 Б А ТВ

- Тип соединителя: РС
- Г - для герметичной вилки
- Количество контактов: 4
- Вид соединения вилки с розеткой: Б - врубное, без буквы - резьбовое
- Покрытие контактов: А - золото, без буквы - серебро
- Всеклиматическое исполнение: ТВ

Основные технические характеристики соединителей РС, РСГ:

Сопротивление контактов не более, мОм: 5
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 1000
Максимальное рабочее напряжение (амплитудное значение), В: 200
Скорость утечки воздуха при перепаде давления для вилок РСГАТВ, РСГБАТВ, РСГТВ, РСГБТВ, не более, л/ч: 0.01
Количество сочленений - расчленений: 250
Минимальная наработка соединителей, часов: 1000
Срок сохраняемости, лет: 15
