Описание товара:

Соединитель 4РТ20БПН2Ш6 цилиндрический низкочастотный малогабаритный предназначен для работы в электрических цепях постоянного и переменного токов напряжением до 850 В и частотой до 1000 Гц.

650 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

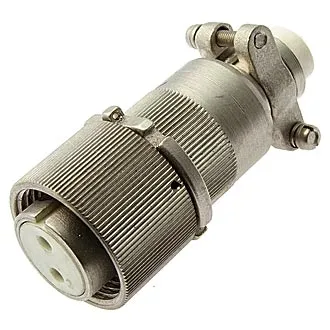

Соединитель 4РТ20КПН2Г6 цилиндрический низкочастотный малогабаритный предназначен для работы в электрических цепях постоянного и переменного токов напряжением до 850 В и частотой до 1000 Гц.
Соединители предназначены для монтажа экранированными кабелями (проводами).
Соединители состоят из блочной (приборной) вилки и кабельной розетки.
- 4РТ вилки изготавливаются без патрубка или с прямым патрубком, розетки с прямым патрубком.
- 4РТГ вилки герметичные изготавливаются без патрубка или с прямым патрубком.
- 4РТГМ вилки герметичные изготавливаются без патрубка.
- 4РТГС вилки герметичные изготавливаются со специальным патрубком.
Герметичные вилки сочленяются с розетками 4РТ.
Сочленение соединителей - резьбовое.
Поляризация корпусов - одношпоночная.
Покрытие контактов - серебро.
Соединители изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ:
- 4РТ в соответствии с техническими условиями ГЕ0.364.121ТУ (НКЦС.434410.101ТУ),
- 4РТГ, 4РТГМ,4РТГС в соответствии с техническими условиями ГЕ0.364.122 ТУ.

Структура условного обозначения:
4РТ20КПН2Г6
4РТ - тип соединителя;
20 - условный размер корпуса;
К - вид корпуса: Б - блочный, К - кабельный;
П - вид патрубка: П - прямой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
2 - количество контактов;
Г - часть соединителя: Ш - вилка, Г - розетка;
4 - обозначение сочетания контактов - условное число;
С - специальный патрубок;
М - модернизированный вариант.

Технические параметры соединителей 4РТ:
Общее количество контактов:	2, 4, 7, 16, 26, 47
Сопротивление контактов, не более, МОм:	1
Максимальный токовая нагрузка на одиночный контакт, А:	30
Максимальный токовая нагрузка на соединитель, А:	50....500
Максимальное рабочее напряжение, В:	350; 850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с² (g):	100 (10)
Механический удар, одиночного действия с ускорением, м/с² (g):	3000 (300)
Механический удар, многократного действия с ускорением, м/с² (g):	2000 (200)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10^-4 (10^-6)
Рабочая температура окружающей среды, °C:	от -60 до +110
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
