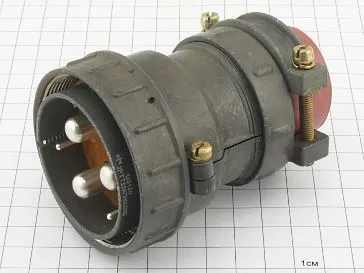

Вилка кабельная с прямым патрубком для неэкранированного кабеля 2РТТ55КПН6Ш30В пылебрызгозащищенная, предназначена для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 850В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами). Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Условный размер корпусов, схемы расположения и количество контактов 1,5; 2,5; 3,5; 5,5; 9,0 мм.Покрытие контактов - серебро.Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.120ТУ . Соединители 2РТТ по ГЕ0.364.120ТУ взаимосочленяемы с соединителями ШР.
2РТТ - соединитель пылебрызгозащищенный.
55 - условный размер корпуса.
К - кабельный вид корпуса.
П - прямой вид патрубка.
Н - гайка патрубка для неэкранированного кабеля.
6 - количество контактов.
Ш - вилка.
30 - сочетание контактов.
В - всеклиматическое исполнение.
Технические характеристики 2РТТ55КПН6Ш30В:
Рабочий ток на контакт:
- с диаметром 2,5 мм - 25 А;
- с диаметром 9 мм - 200 А.
Максимальное рабочее напряжения - 700 В.
Сопротивление электрического контакта вилки 2РТТ55КПН6Ш30В:
- с диаметром 2,5 мм - не более 1 мОм;
- с диаметром 9 мм - не более 0,15 мОм.
Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.
Диаметр контакта 2РТТ55КПН6Ш30В - 2,5 мм, 9 мм.
Покрытие контактов - серебро.
Количество сочленений-расчленений - 500.
Сочленения соединителей - резьбовое.
Поляризация корпусов - одношпоночная.
Минимальная наработка - 1000 ч.
Срок сохраняемости - 15 лет.
