2РТТ20КУЭ4Ш6В

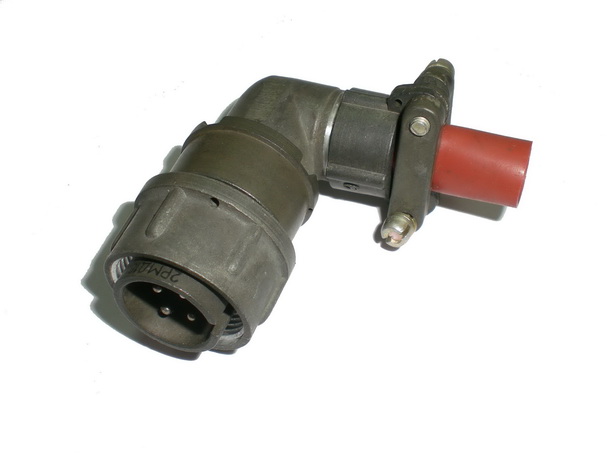

2РТТ20КУЭ4Ш6В вилка кабельная с угловым патрубком и гайкой для экранированного кабеля предназначена для работы в цепях постоянного, переменного (частотой до 3 МГц) токов, для внутреннего монтажа.

Условное обозначение:

Вилка 2РТТ20КУЭ4Ш6В, где:

2РТТ - тип соединителя.

20 - условный размер корпуса.

К - кабельный вид корпуса.

У - угловой тип патрубка.

Э - гайка патрубка для экранированного кабеля.

4 - количество контактов.

Ш - вилка.

6 - сочетание контактов.

В - всеклиматическое исполнение.

Технические характеристики 2РТТ20КУЭ4Ш6В:

Рабочий ток на контакт - 25 А.

Максимальное рабочее напряжение - не более 700 В.

Диаметр контактов - 2,5 мм.

Сопротивление электрического контакта - не более 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Соединения соединителей - резьбовое.

Покрытие контактов - серебро.

Метод монтажа - пайка.

Минимальная наработка изделия соединитель 2РТТ20КУЭ4Ш6В - 1000 ч.

Количество сочленений-расчленений - 500.

Срок сохраняемости - 15 лет.

Габаритные размеры - 70×57×29,5 мм.

Варианты исполнения изделие разъём 2РТТ20КУЭ4Ш6В в зависимости от вида приёмки:

- отдел технического контроля - 2РТТ20КУЭ4Ш6В ОТК;

- особо стойкие (особо стабильные) - ОС2РТТ20КУЭ4Ш6В, 2РТТ20КУЭ4Ш6В ОС;

- приемка заказчика - 2РТТ20КУЭ4Ш6В ПЗ;

- военная приемка - 2РТТ20КУЭ4Ш6В ВП.
