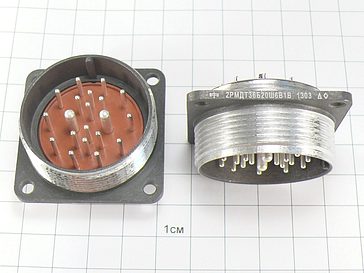

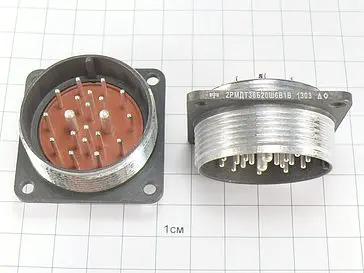

2РМДТ36Б20Ш6В1В вилка

Характеристики

35

Описание

2РМДТ36Б20Ш6В1В вилка электрическая цилиндрическая ручного соединения блочная низкочастотная тропикоустойчивая негерметичная,применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с частотой до 3 МГц при напряжении до 700 В.

Условные обозначения:


2РМДТ36Б20Ш6В1В вилка.
2РМДТ - тип соединителя;
36 - условный размер корпуса;
Б - вид корпуса: Б - блочный.
20 - количество контактов;
Ш - часть соединителя: Ш - вилка.
6 - обозначение сочетания контактов;
А - покрытие контактов: В - серебро.
1 - теплостойкость 1 - 100°С.
В - всеклиматическое исполнение.

Технические характеристики:


Общее количество контактов: 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50
Максимальный ток на одиночный контакт, А:
          - диаметр контакта, 1,0 мм
          - диаметр контакта, 1,5 мм
          - диаметр контакта, 2,0 мм
          - диаметр контакта, 3,0 мм

5....8
7....15
18
32
Сопротивление контактов, не более, МОм:
          - диаметр контакта, 1,0 мм
          - диаметр контакта, 1,5 мм
          - диаметр контакта, 2,0 мм
          - диаметр контакта, 3,0 мм

5,0
2,5
1,6
0,8
Максимальное рабочее напряжение, В: 700
Максимальная рабочая частота, МГц: 3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000
Синусоидальная вибрация, диапазон частот, Гц: 1....5000
Синусоидальная вибрация, ускорение, м/с2 (g): 490 (50)
Механический удар, одиночного действия с ускорением, м/с2 (g): 5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g): 1000 (100)
Минимальная наработка, часов: 1000
Количество сочленений - расчленений: 500
Срок сохраняемости, лет: 15
Атмосфрное пониженное давление, Па (мм рт.ст.) : 133,32·10-12 (10-12)
Повышенная относительная влажность воздуха при температуре +40°C: 98%
Рабочая температура окружающей среды, °C: от -60 до +100
