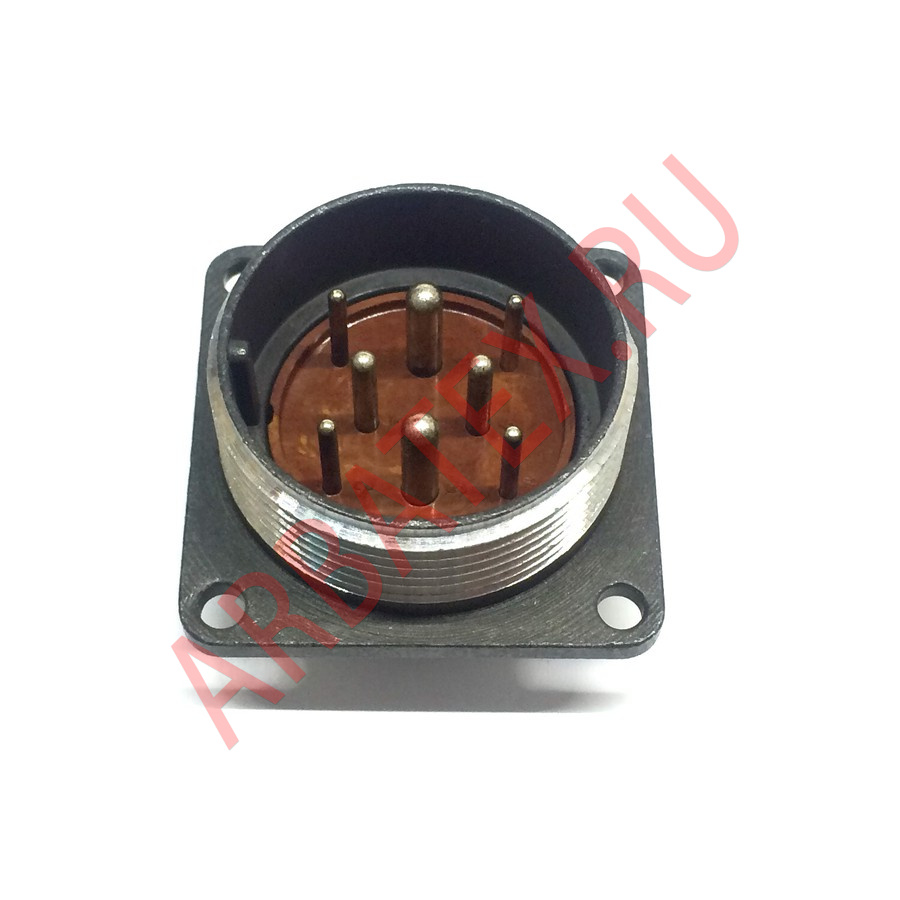

ШРГ48П9ЭШ1 вилка блочная

Вилка блочная ШРГ48П9ЭШ1 без патрубка применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Условное обозначение:

Вилка ШРГ48П9ЭШ1, где:

ШРГ - тип соединителя.

48 - условный размер корпуса.

П - без патрубка.

9 - количество контактов.

Э - для экранированного кабеля (отсутствует).

Ш - вилка.

1 - сочетания контактов.

Технические характеристики :

Рабочий ток на контактах диаметром:

- 1,5 мм - не более 10 А;

- 2,5 мм - не более 25 А;

- 5,5 мм - не более 100 А;

- 9 мм - не более 200 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 1,5 мм; 2,5 мм; 5,5 мм; 9 мм.

Покрытие контактов - серебро.

Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм;

- 5,5 мм - 0,3 мОм;

- 9 мм - 0,15 мОм.

Сочленение изделия  - резьбовое.

Тип корпуса - герметичный.

Метод монтажа - пайка.
