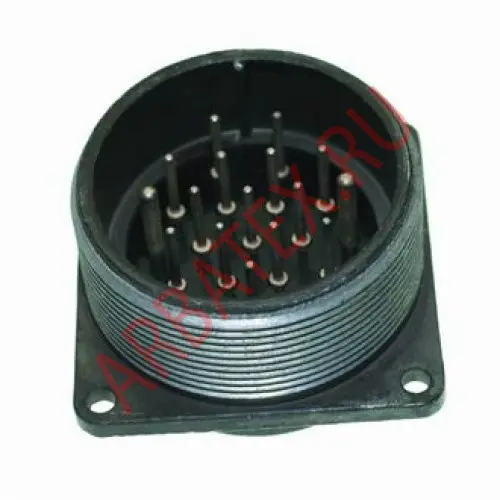

ШР60П45ЭШ2 вилка блочная

 Вилка блочная ШР60П45ЭШ2 цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка ШР60П45ЭШ2, где:

ШР - тип соединителя.

60 - условный размер корпуса.

П - с прямым патрубком.

45 - количество контактов.

Э - для экранированного кабеля.

Ш - розетка.

2 - сочетания контактов.

Технические характеристики ШР60П45ЭШ2:

Рабочий ток на контактах диаметром:

- 1,5 мм - 7 А;

- 2,5 мм - 17,5 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 1,5 мм; 2,5 мм.

Покрытие контактов - серебро.

Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 66,1×81,1×72,5 мм.

Температура окружающего воздуха - от -60° С до +60° С.
