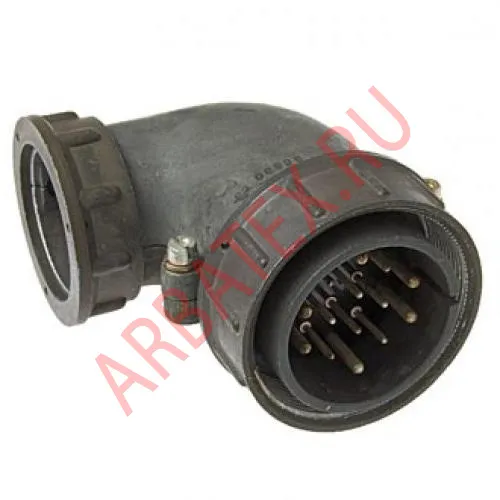

ШР55У31ЭГ3 вилка кабельная

Вилка кабельная ШР55У31ЭГ3 с угловым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШР55У31ЭГ3, где:

ШР - тип соединителя.

55 - условный размер корпуса.

У - с угловым патрубком.

31 - количество контактов.

Э - гайка патрубка для экранированного кабеля.

Г - вилка.

3 - сочетание контактов.

Технические характеристики :

Рабочий ток для контактов з диаметром:

- 1,5 мм - 7 А;

- 2,5 мм - 17,5 А;

- 3,5 мм - 35 А.

Максимальное рабочее напряжение - не более 850 В.

Сопротивление электрического контакта с диаметром:

- 1,5 мм - не более 2,5 мОм;

- 2,5 мм - не более 1 мОм;

- 3,5 мм - не более 0,75 мОм.

Сопротивление изоляции ШР55У31ЭГ3 - не менее 5000 МОм

Габаритные размеры - 101,1×67,5×89,4 мм

Температура окружающей среды - от -60° С до +60° С.
