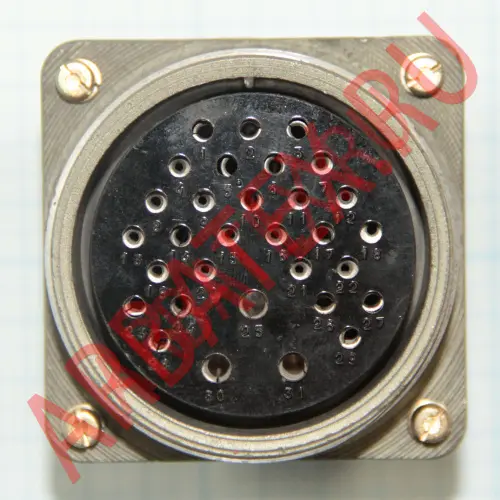

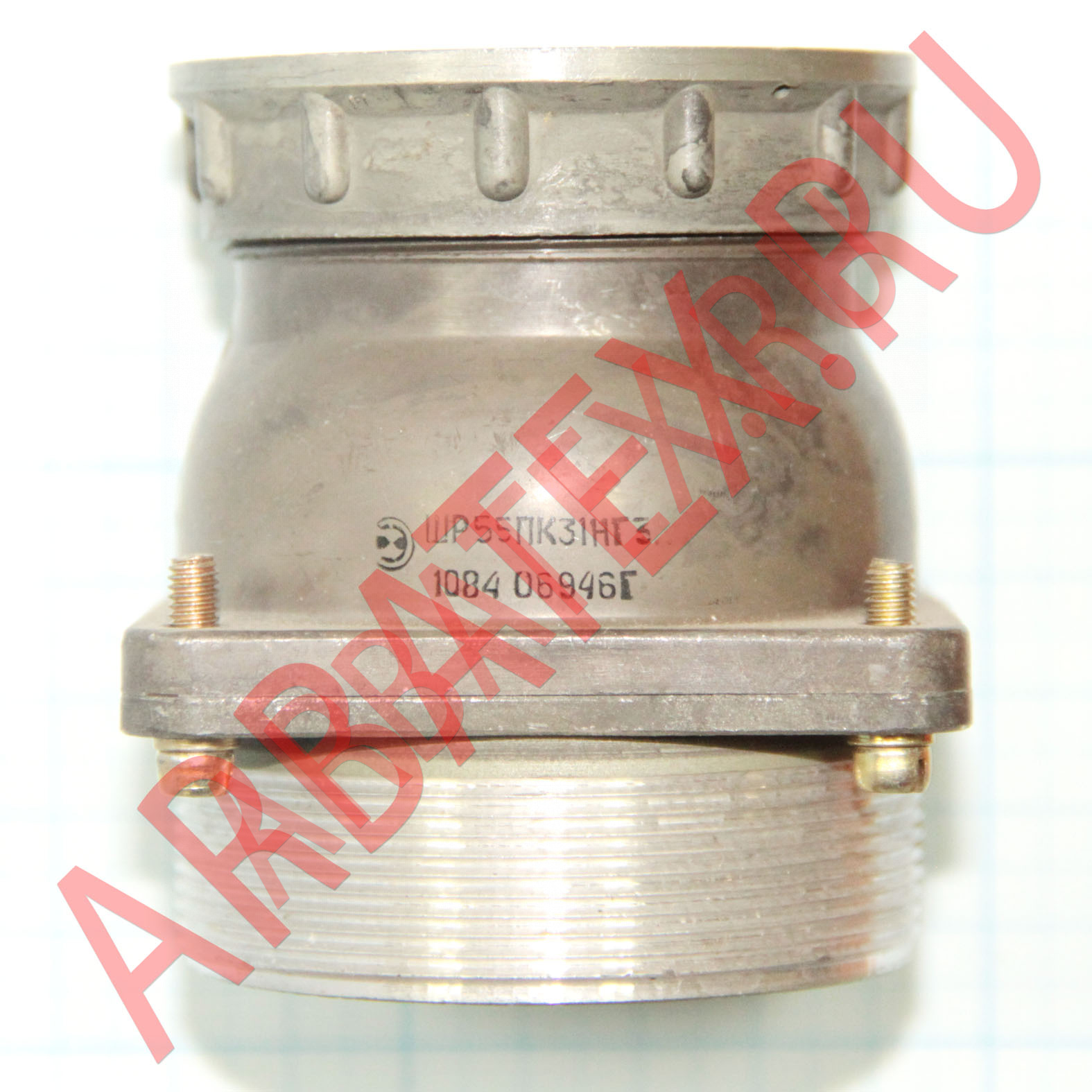

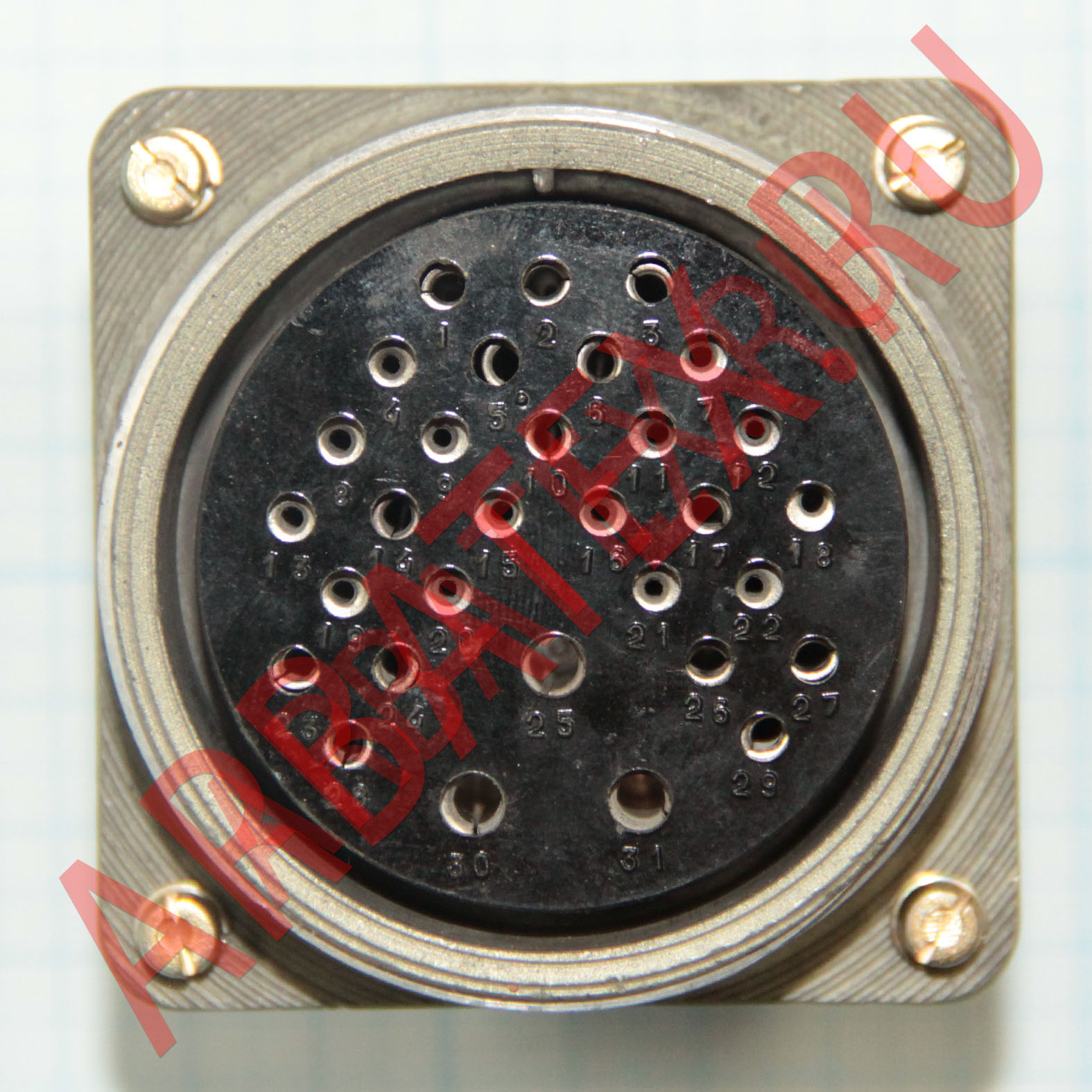

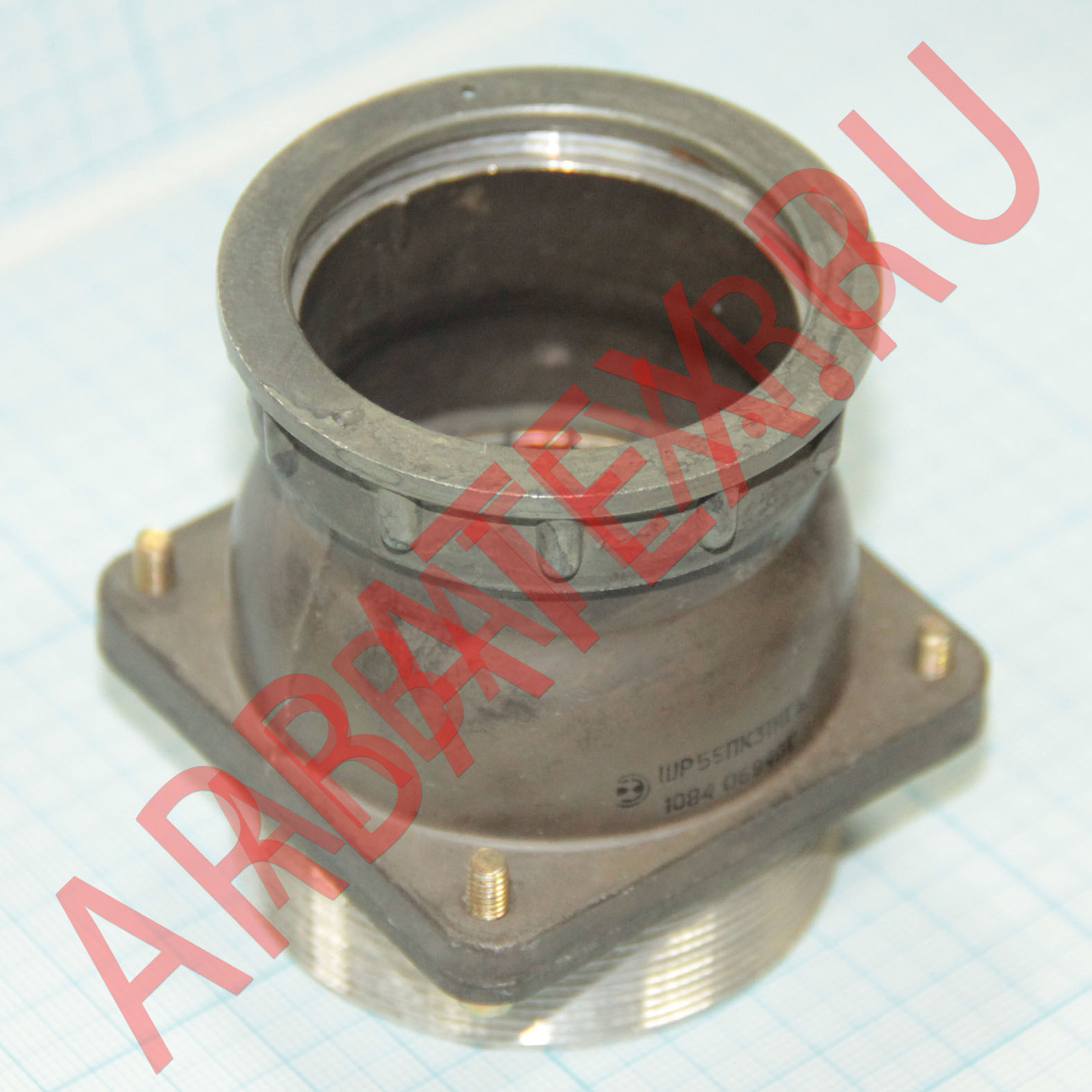

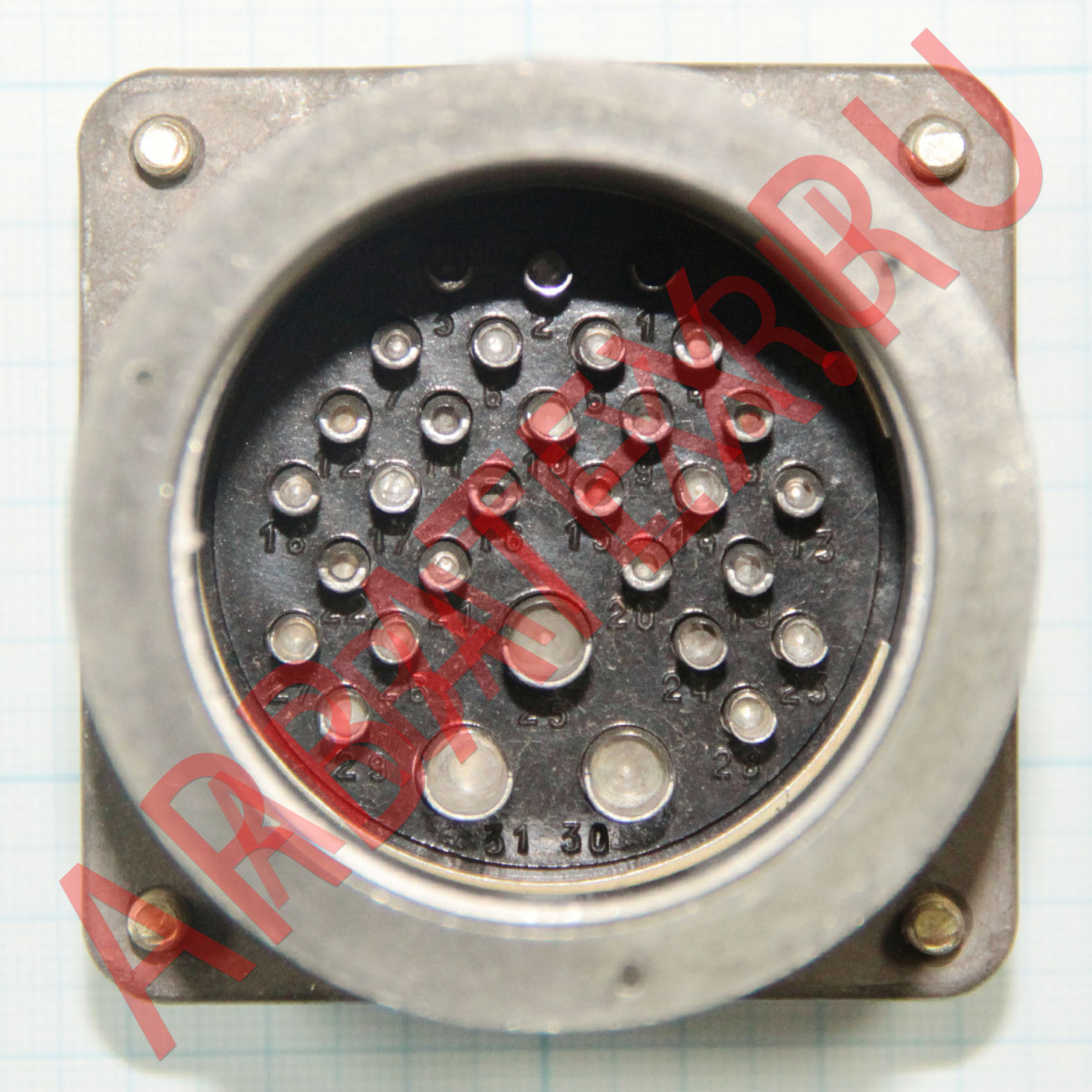

ШР55ПК31НГ3 розетка блочная

Розетка блочная ШР55ПК31НГ3 с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка ШР55ПК31НГ3, где:

ШР - тип соединителя.

55 - условный размер корпуса.

ПК - с прямым патрубком.

31 - количество контактов.

Н - для неэкранированного кабеля.

Г - розетка.

3 - сочетания контактов.

Технические характеристики ШР55ПК31НГ3:

Рабочий ток на контактах диаметром:

- 1,5 мм - 7 А;

- 2,5 мм - 17,5 А;

- 3,5 мм - 35 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 1,5 мм; 2,5 мм; 3,5 мм.

Покрытие контактов - серебро.

Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм;

- 3,5 мм - 0,75 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Количество перепаек - не более 3.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 82,8×64×64 мм.

Температура окружающего воздуха - от -60° С до +60° С.
