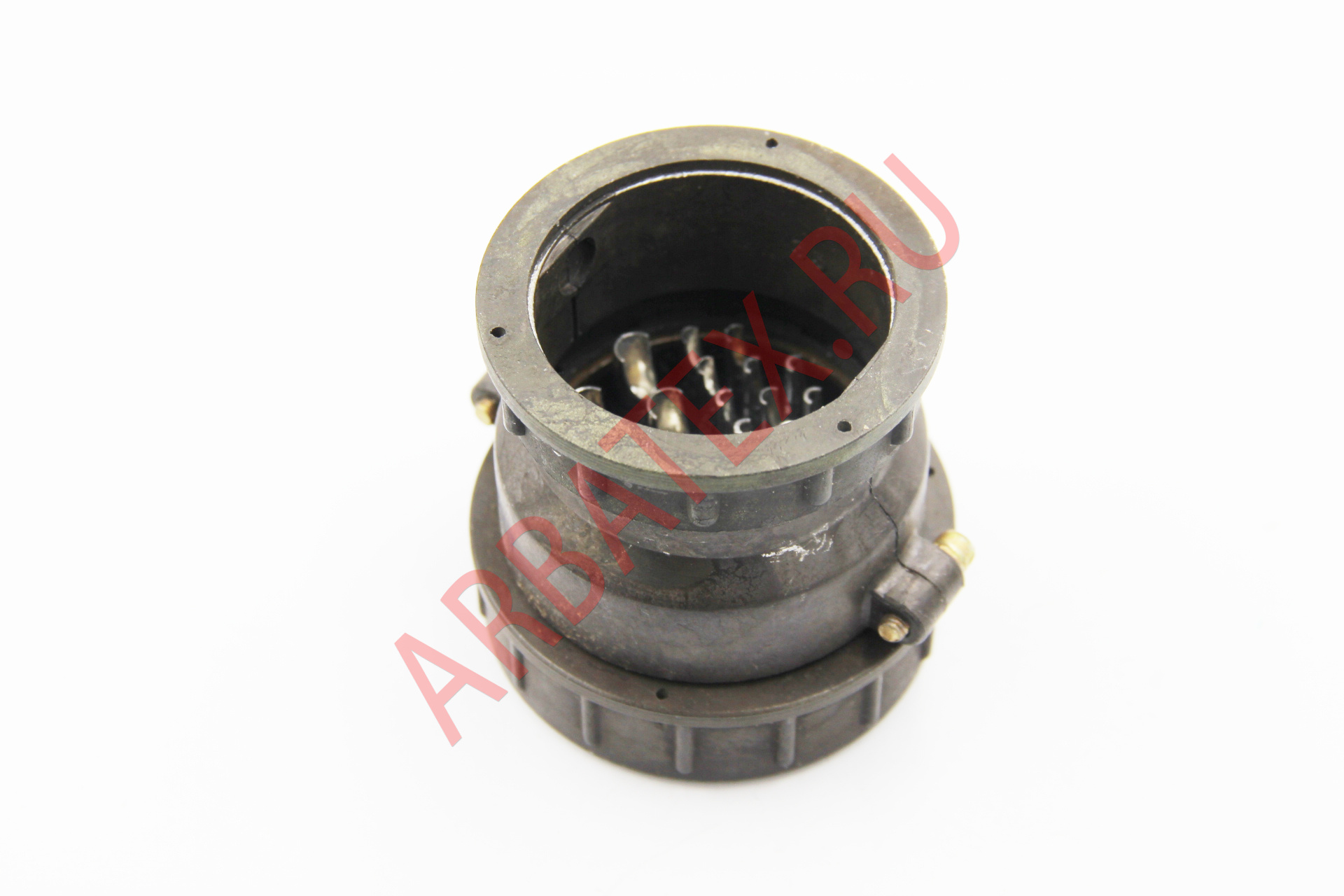

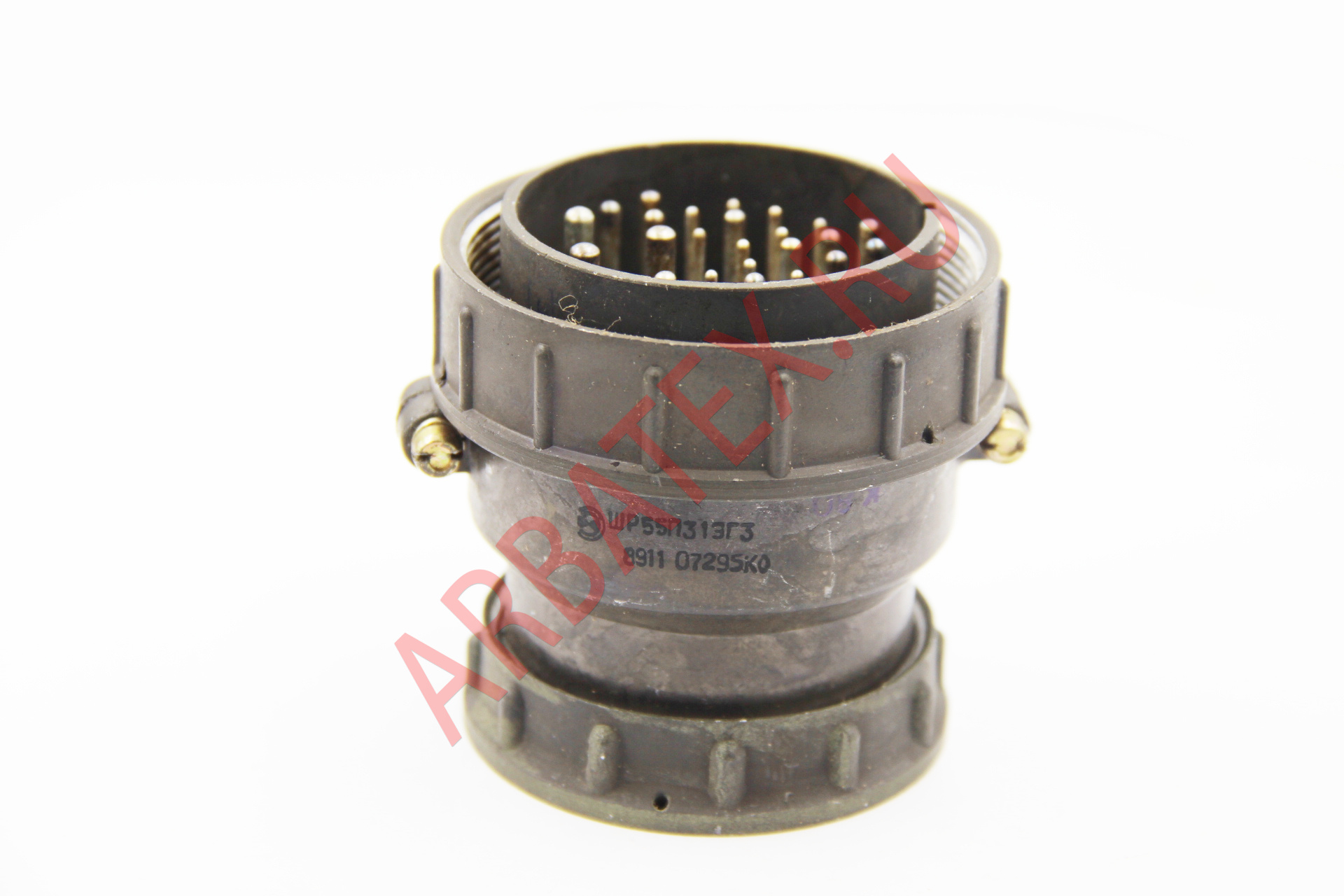

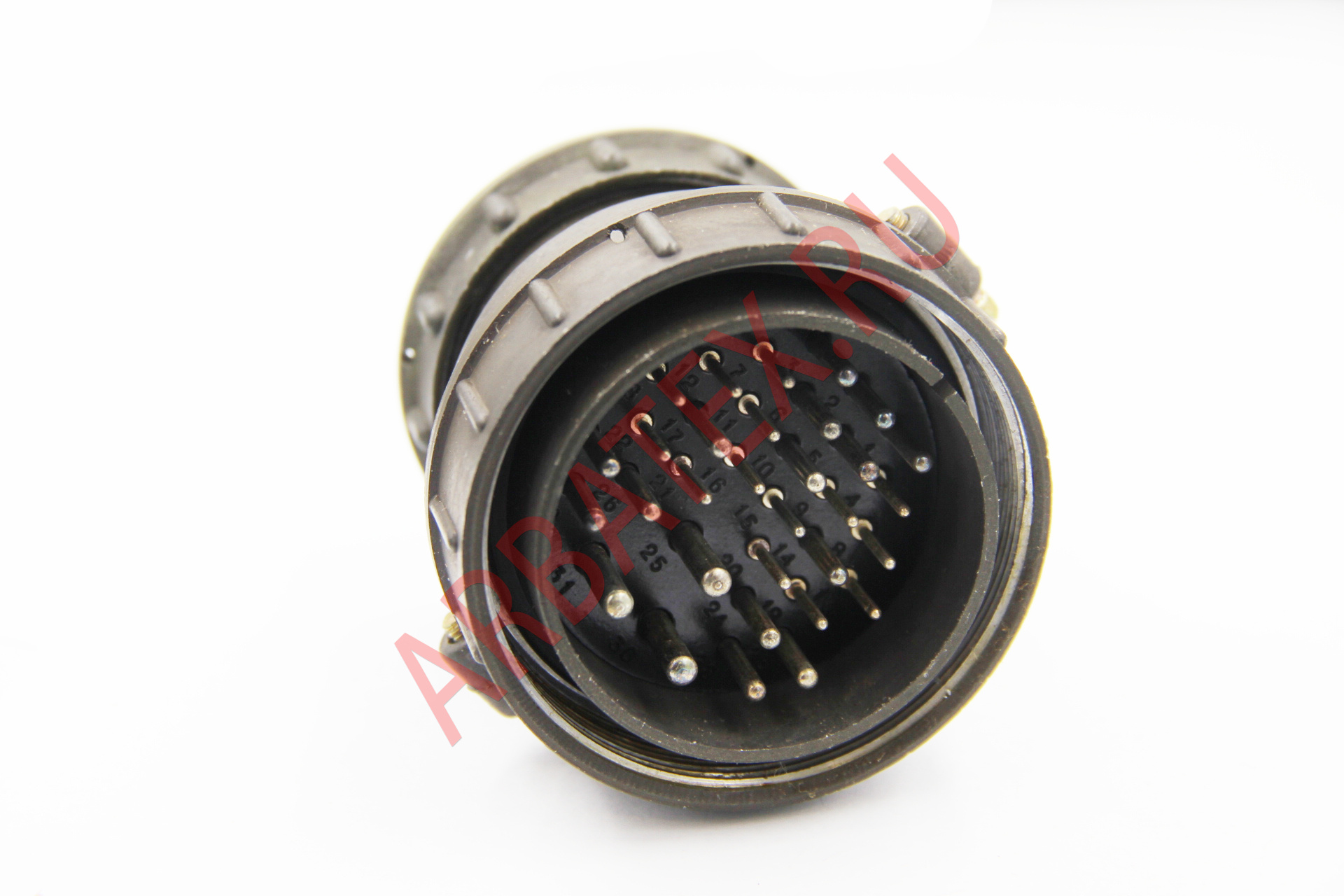

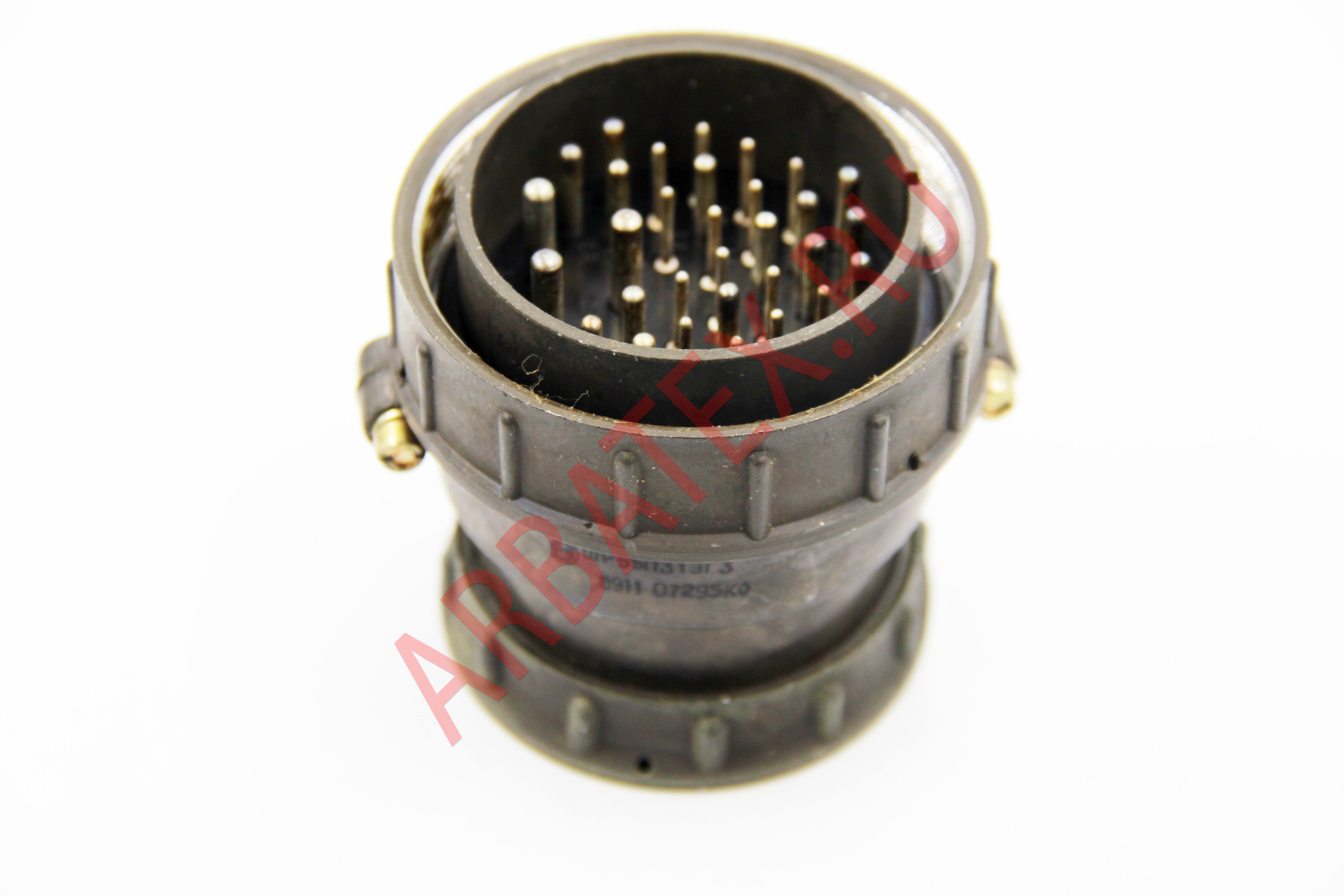

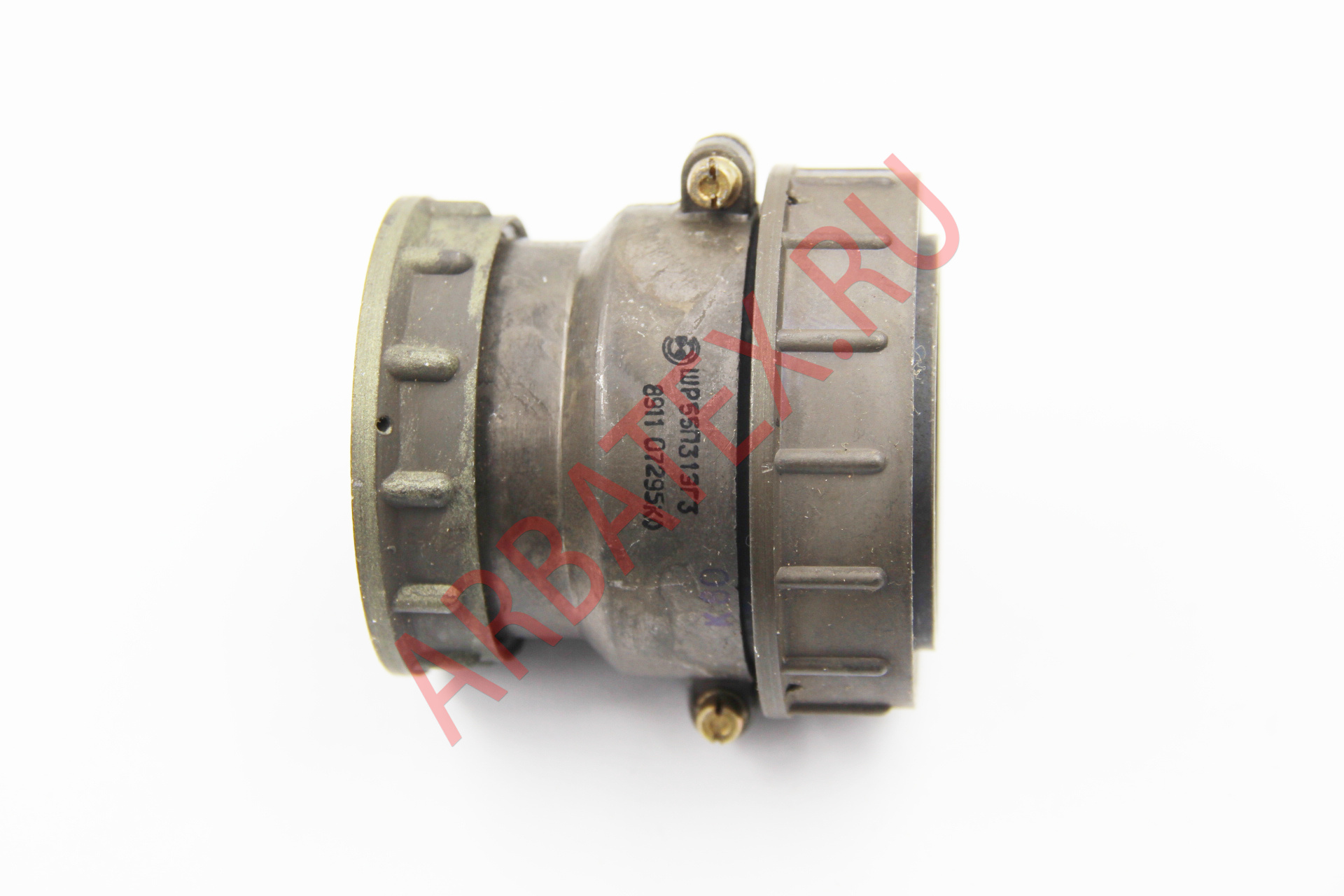

ШР55П31ЭГ3 вилка кабельная

Вилка кабельная ШР55П31ЭГ3 с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШР55П31ЭГ3, где:

ШР - тип соединителя.

55 - условный размер корпуса.

П - соединитель с прямым патрубком.

31 - количество контактов.

Э - гайка патрубка для экранированного кабеля.

Г - вилка.

3 - сочетание контактов.

Технические характеристики ШР55П31ЭГ3:

Рабочий ток на контакт диаметром:

- 1,5 мм - 7 А;

- 2,5 мм - 17,5 А;

- 3,5 мм - 35 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметр контактов - 1,5 мм; 2,5 мм; 3,5 мм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Сочленение соединителей - резьбовое.

Поляризация корпусов - одношпоночная.

Габаритные размеры изделия соединитель ШР55П31ЭГ3 - 67,5×75,1×68,1 мм.

Температура окружающего воздуха - от -60° С до +60° С
