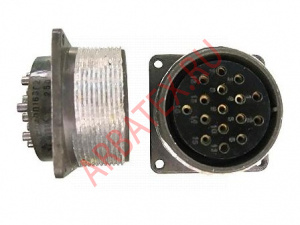

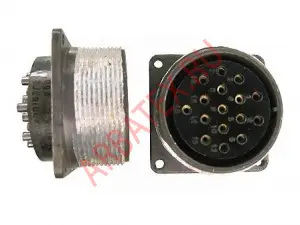

ШР48П9ЭГ1 розетка блочная

ШР48П9ЭГ1 Розетка блочная ШР48П9ЭГ1 без патрубка цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка ШР48П9ЭГ1, где:

ШР - тип соединителя.

48 - условный размер корпуса.

П - без патрубка.

9 - количество контактов.

Э - для экранированного кабеля (отсутствует).

Г - розетка.

1 - сочетания контактов.

Технические характеристики :

Рабочий ток на контактах диаметром:

- 1,5 мм - 10 А;

- 2,5 мм - 25 А;

- 5,5 мм - 100 А;

- 9 мм - 200 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 1,5 мм; 2,5 мм; 5,5 мм; 9 мм.

Покрытие контактов - серебро.

Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм;

- 5,5 мм - 0,3 мОм;

- 9 мм - 0,15 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 42×58×58 мм.

Температура окружающего воздуха - от -60° С до +60° С.
