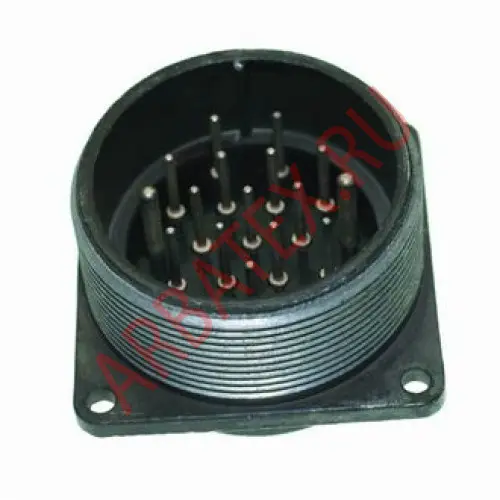

ШР36П15ЭГ4 розетка блочная

Розетка блочная ШР36П15ЭГ4 без патрубка цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка ШР36П15ЭГ4, где:

ШР - тип соединителя. 36 - условный размер корпуса. П - без патрубка. 15 - количество контактов. Э - гайка патрубка для экранированного кабеля отсутствует. Г - розетка. 4 - сочетание контактов.

Технические характеристики :

Рабочий ток для контактов:

- с диаметром 1,5 мм - 10 А;

- с диаметром 2,5 мм - 25 А.

Максимальное рабочее напряжение - не более 850 В. Сопротивление электрического контакта:

- с диаметром 1,5 мм - не более 2,5 мОм;

- с диаметром 2,5 мм - не более 1 мОм.

Сопротивление изоляции розетки ШР36П15ЭГ4 - не менее 5000 МОм. Метод монтажа - пайка. Покрытие контактов - серебро. Габаритные размеры - 42×42×42 мм.Температура окружающей среды - от -60° С до +60° С.Климатическое исполнение УХЛ.
