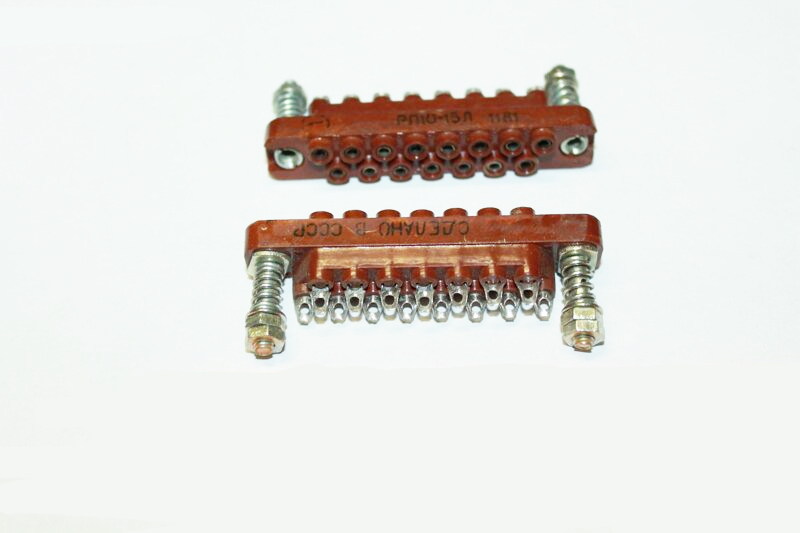

| Общие характеристики соединителей РП10: | |
|---|---|
| Тип соединителя: | прямоугольный, низкочастотный, нормальных габаритов, для внутреннего монтажа |
| Климатическое исполнение: | всеклиматическое, УХЛ |
| Состав соединителя: | вилка, розетка |
| Конструктивное исполнение: | вилки и розетки без корпуса, без корпуса с замками, без корпуса с ловителями, в прямом корпусе, в угловом корпусе, в универсальном корпусе |
| Покрытие контактов: | олово-висмут, серебро |
| Способ монтажа проводов: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей РП10: | |
| Общее количество контактов: | 7, 11, 15, 22, 30, 42 |
| Сопротивление контактов, не более, МОм: | 4 |
| Максимальный рабочий ток, А: | 15 |
| Максимальное рабочее напряжение, В: | 1550 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 10000 |
| Электрическая прочность изоляции, В: | 2700....3800 |
| Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): | 1....2500 180 (18) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 350 (35) |
| Атмосферное пониженное давление, мм рт.ст.: | 1x10-12 |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Смена температур с учетом температуры перегрева контактов, °C: | от -60 до +125 |
| Повышенная относительная влажность воздуха при температуре 35°C, %: | 98 |
| Минимальная наработка, часов: | 12000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 25 |
