2РТ48ПК20НШ1-А вилка

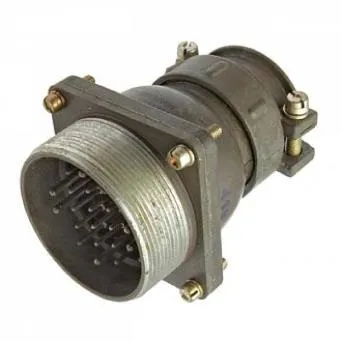

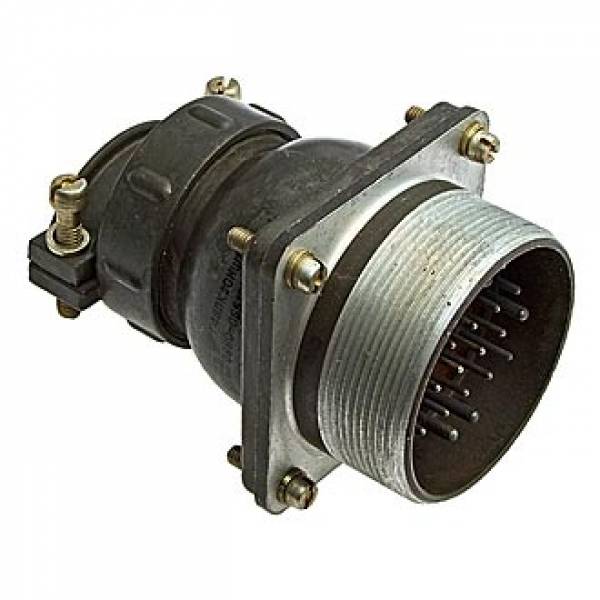

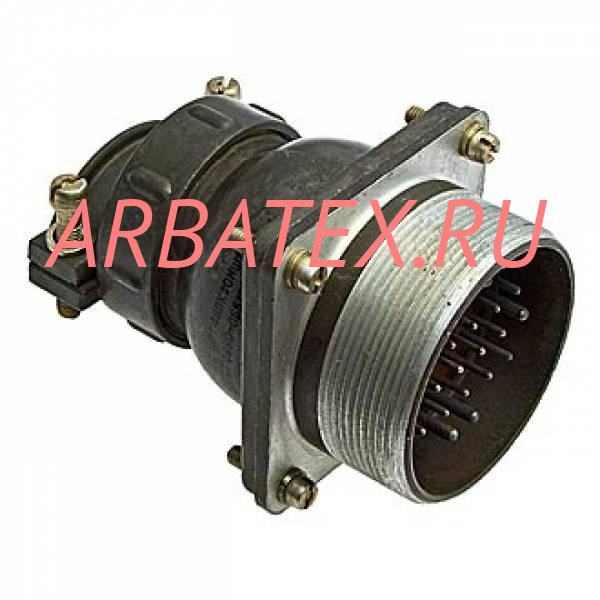

2РТ48ПК20НШ1-А вилка приборная с прямым патрубком и гайкой для неэкранированного кабеля применяется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Вилка 2РТ48ПК20НШ1-А, где:

2РТ - тип соединителя.

48 - условный размер корпуса.

ПК - соединитель с прямым патрубком.

20 - количество контактов.

Н - гайка патрубка для неэкранированного кабеля.

Ш - вилка.

1 - сочетания контактов.

Технические характеристики 2РТ48ПК20НШ1-А:

Рабочий ток на контакт:

- диаметром 1,5 мм - 10 А;

- диаметром 2,5 мм - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Сопротивление электрического контакта разъёма ШР48ПК20НШ1:

- диаметром 1,5 - 2,5 мОм;

- диаметром 2,5 - 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Минимальная наработка - 1000 ч.

При числе сочленений-расчленений - 500.

Минимальный срок сохраняемости соединителей ШР48ПК20НШ1 - 15 лет.

Сочленение - резьбовое.

Климатическое исполнение - УХЛ.

Покрытие контактов - серебро.

Метод монтажа - пайка.

Хвостовики контактов вилок ШР48ПК20НШ1 должны допускать подсоединение проводов сечением:

- диаметром 1,5 мм - 1,93 мм²;

- диаметром 2,5 мм - 3 мм².

Количество перепаек - не более 3.

По истечение срока гарантированной паяемости хвостовики контактов подвергаются горячему лужению предпочтительно припоями, применяемыми при их пайке.

Габаритные размеры:

- диаметр - 32 мм;

- длина - 82,8 мм.

Варианты исполнения вилок ШР48ПК20НШ1 в зависимости от вида приёмки:

- отдел технического контроля - ШР48ПК20НШ1 ОТК;

- особо стойкие (особо стабильные) - ОСШР48ПК20НШ1, ШР48ПК20НШ1 ОС;

- приемка заказчика - ШР48ПК20НШ1 ПЗ;

- военная приемка - ШР48ПК20НШ1 ВП.
