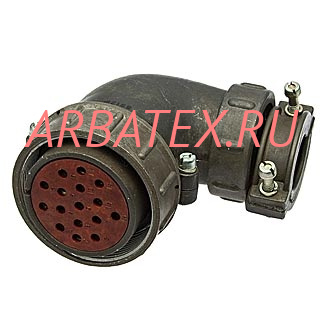

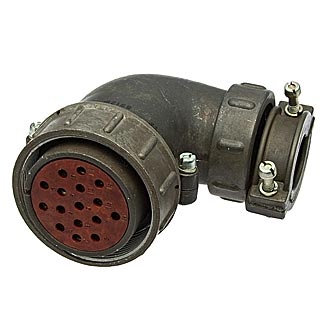

2РТ40У16НШ2-А розетка

2РТ40П16НШ2-А розетка кабельная с прямым патрубком предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Условное обозначение:

Розетка 2РТ40П16НШ2-А, где:

2РТ - тип соединителя.

40 - условный размер корпуса.

П - кабельный с прямым патрубком.

16 - количество контактов.

Н - гайка патрубка для неэкранированного кабеля.

Ш - розетка (гнездо).

2 - сочетание контактов.

А - покрытие - серебро.

Технические характеристики 2РТ40П16НШ2-А:

Рабочий ток - 10 А; 25 А.

Максимальное рабочее напряжение постоянного тока - не более 700 В.

Диаметры контактов - 1,5 мм; 2,5 мм.

Количество контактов диаметром:

- 1,5 мм - 14;

- 2,5 мм - 2.

Сопротивление электрического контакта для контактов диаметром:

- 1,5 мм - не более 2,5 мОм;

- 2,5 мм - не более 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Метод монтажа - пайка.

Сочленение - резьбовое.

Количество сочленений-расчленений изделий разъёмы 2РТ40П16НШ2-А - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости - 20 лет.

Габаритные размеры:

- диаметр - 52,5 мм;

- длина - 80,7 мм.

Варианты исполнения розетки 2РТ40П16НШ2-А в зависимости от вида приёмки:

- отдел технического контроля - 2РТ40П16НШ2-А ОТК;

- особо стойкие (особо стабильные) - ОС2РТ40П16НШ2-А, 2РТ40П16НШ2-А ОС;

- приемка заказчика - 2РТ40П16НШ2-А ПЗ;

- военная приемка - 2РТ40П16НШ2-А ВП.
