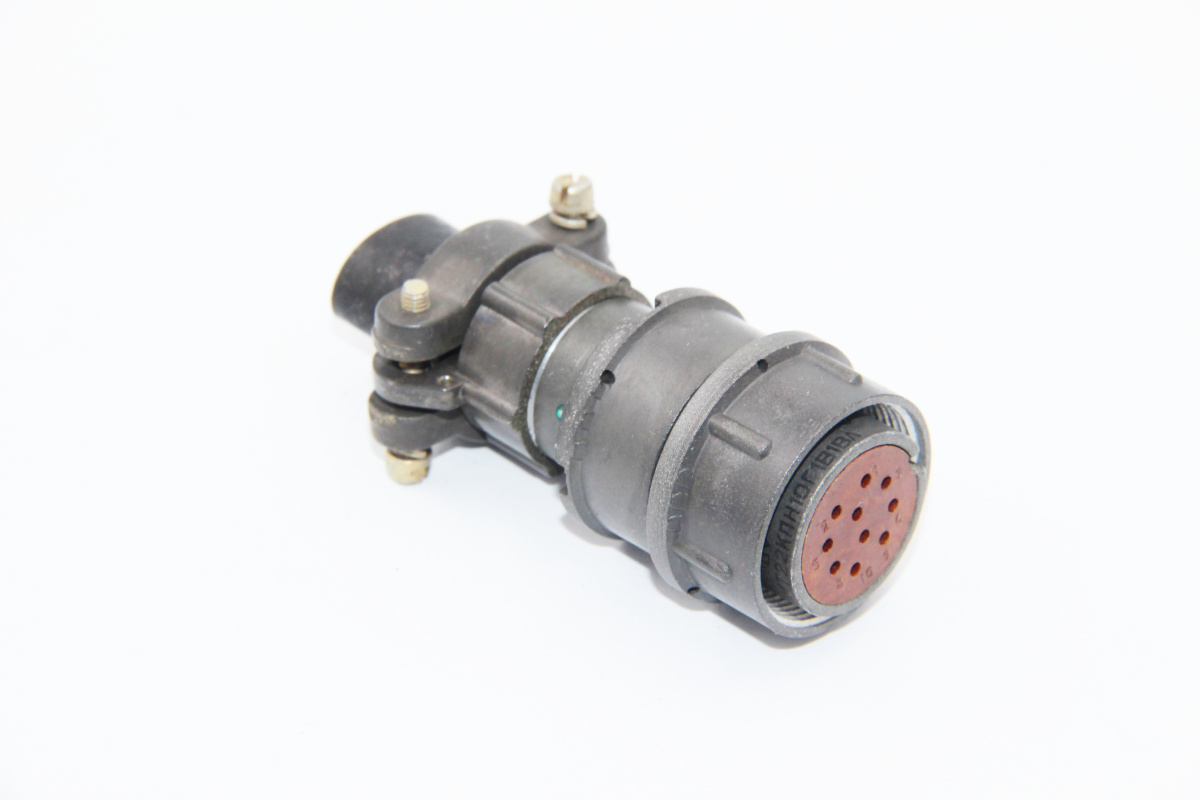

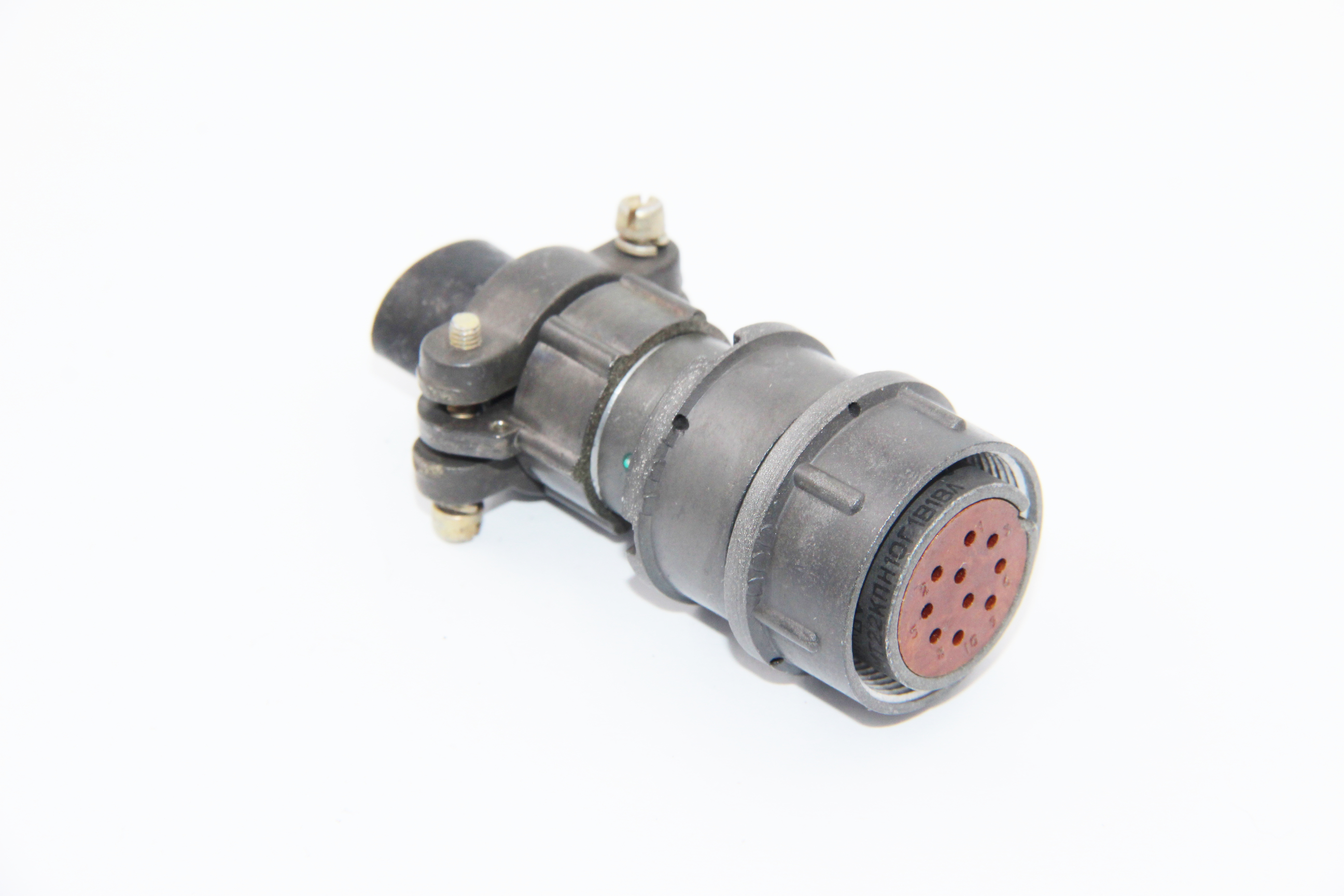

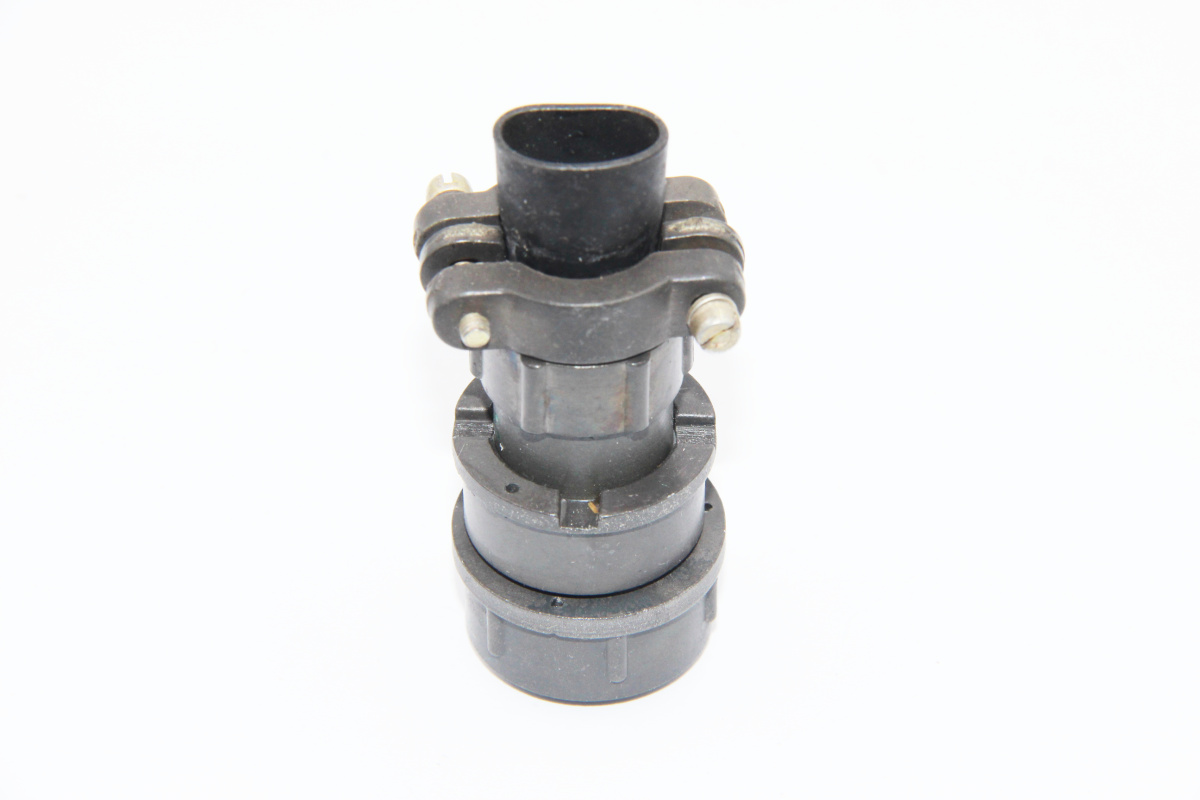

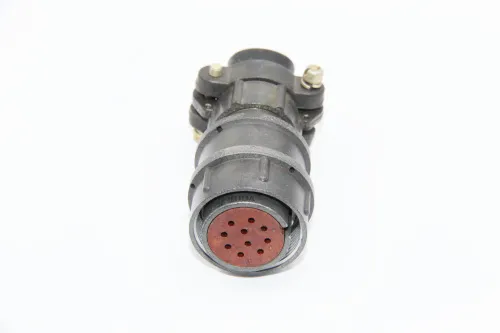

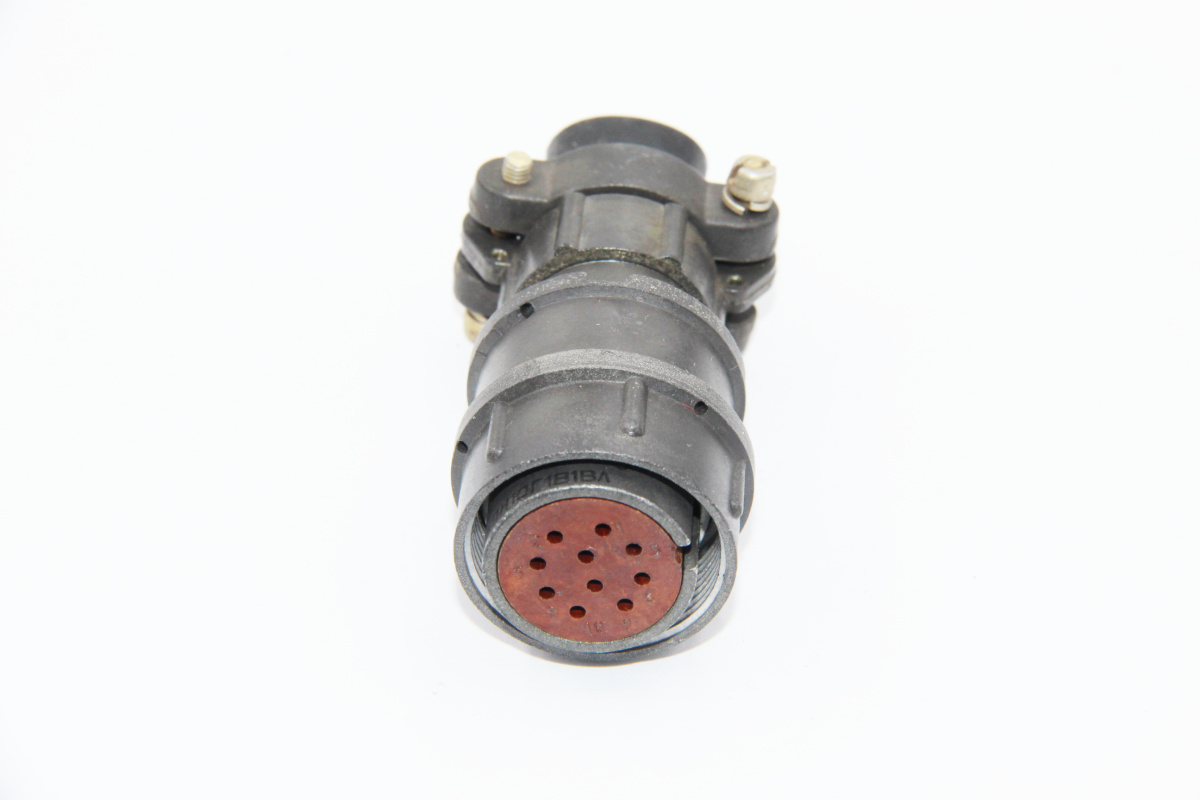

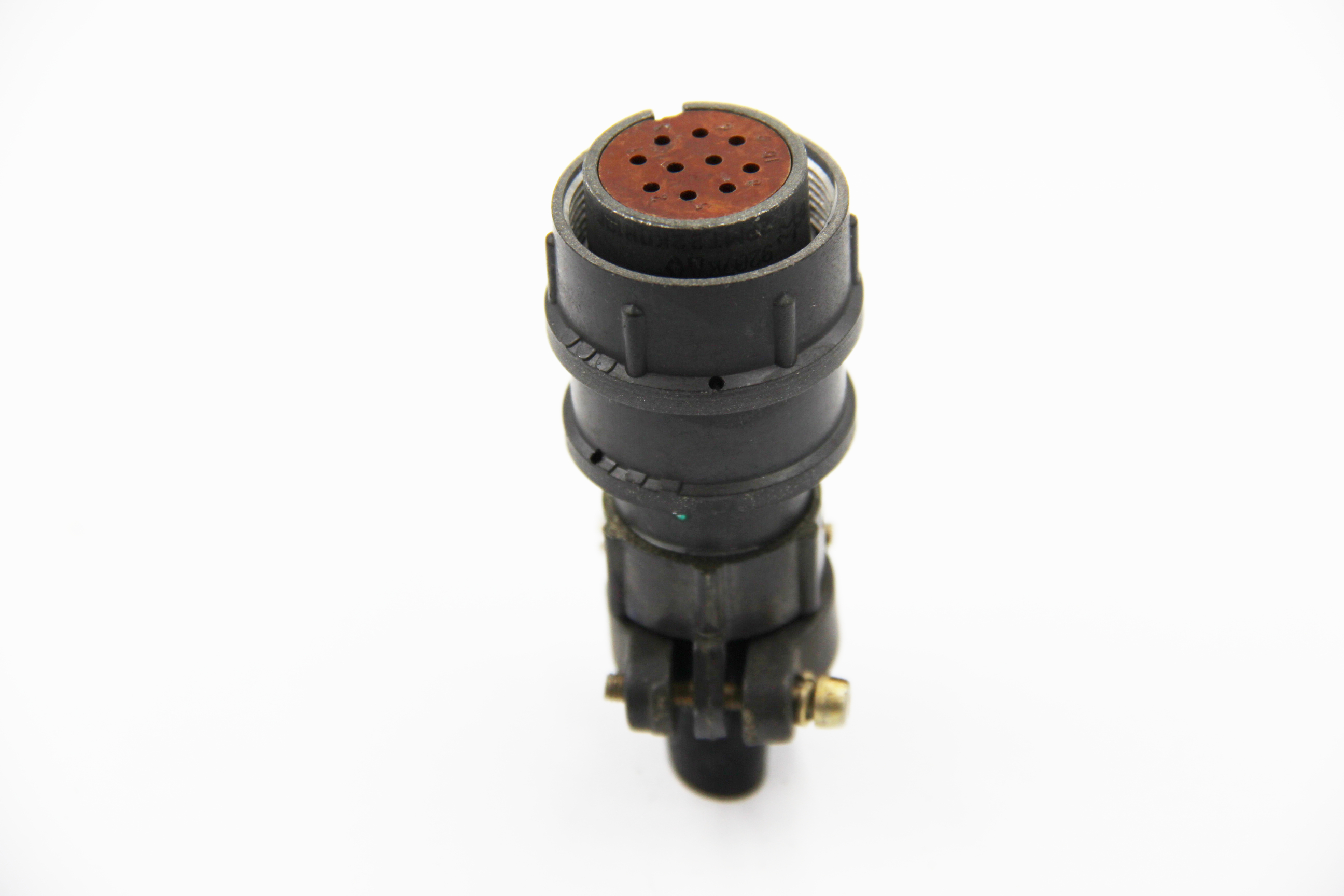

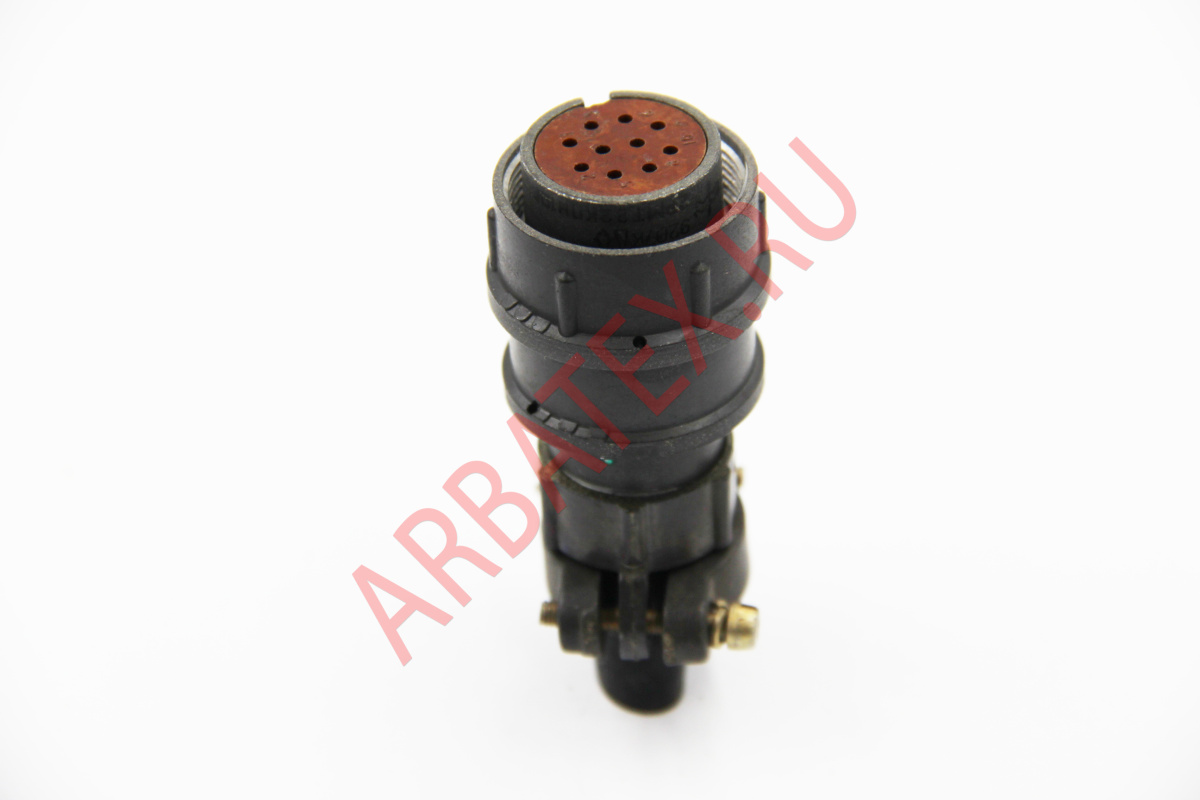

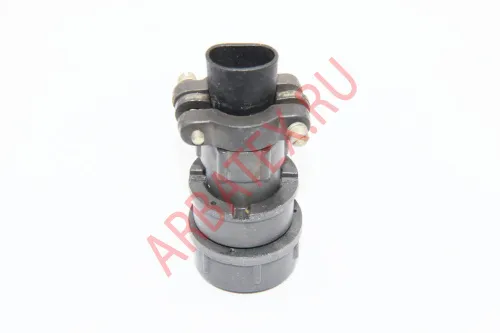

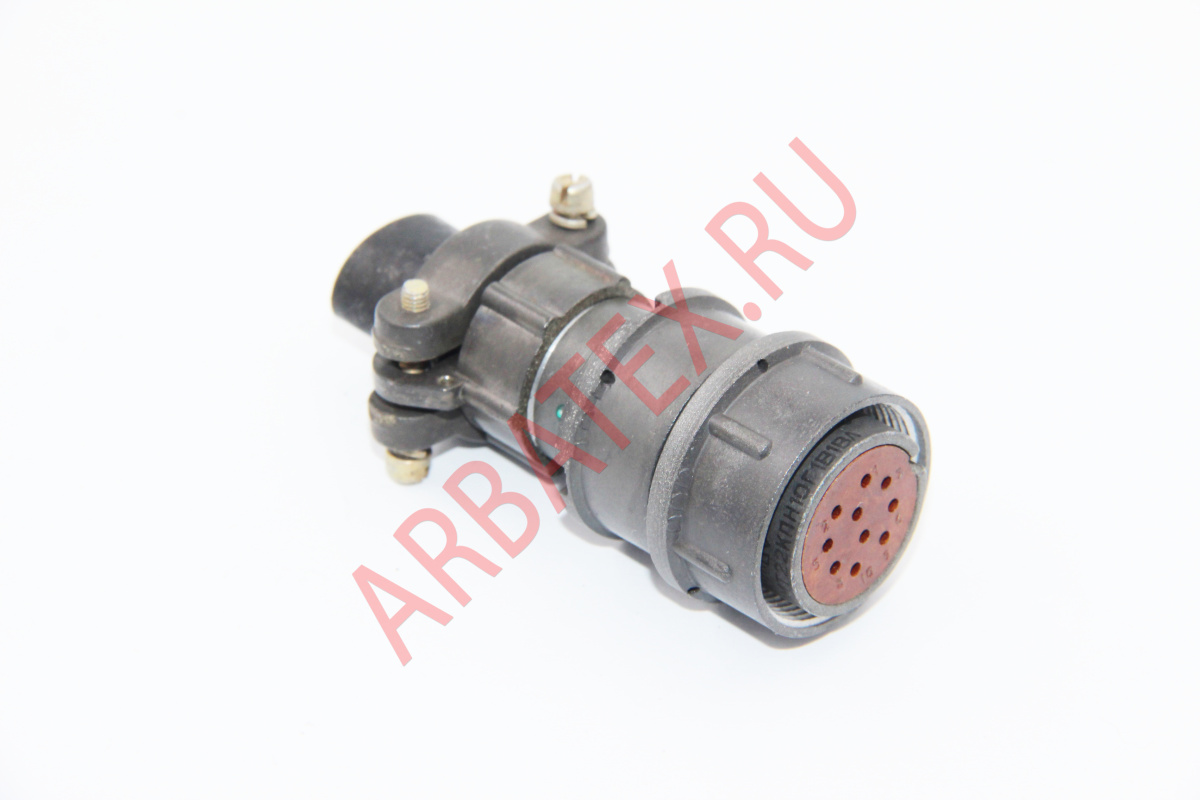

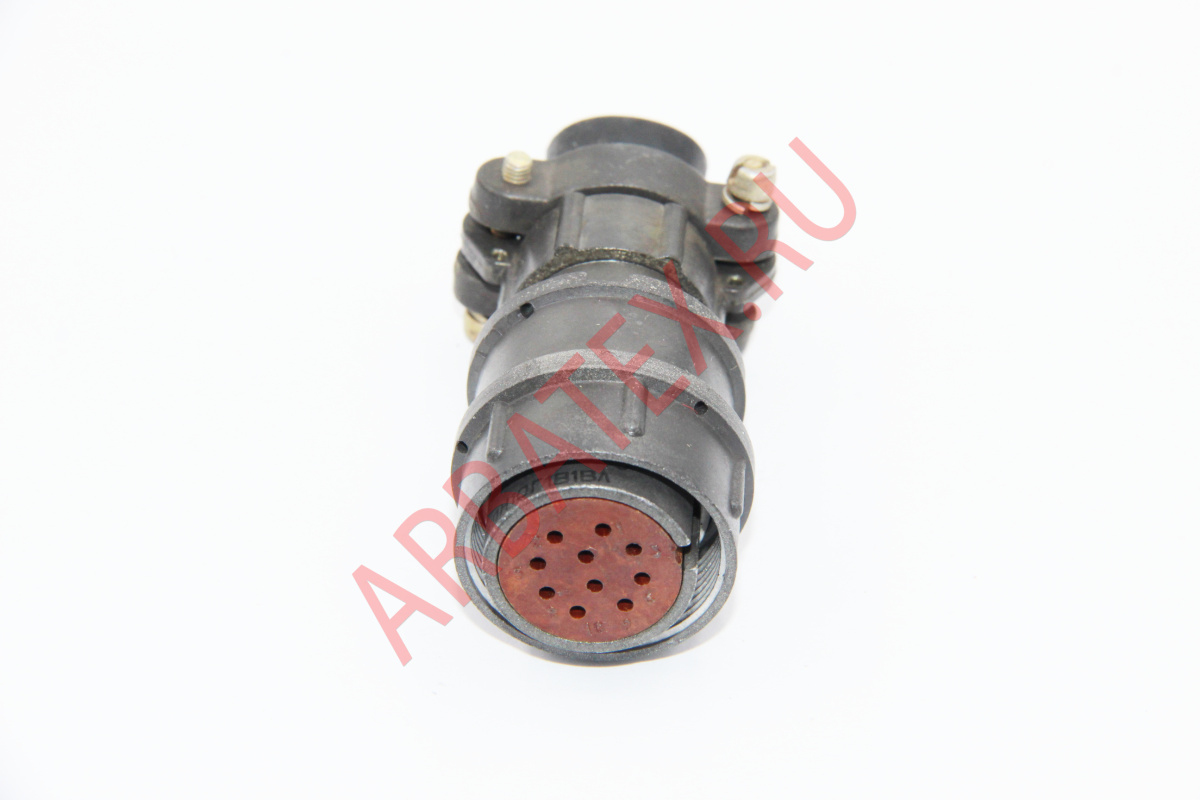

2РМТ22КПН10Г1В1ЛВ розетка

2РМТ22КПН10Г1В1ЛВ розетка цилиндрическая кабельная низкочастотная негерметичная тропикоустойчивая применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В.

Условные обозначения:

2РМТ22КПН10Г1В1ЛВ розетка.
2РМТ - тип соединителя;
22 - условный размер корпуса;
К - вид корпуса: К - кабельный.
П - вид патрубка: П - прямой.
Н - вид гайки патрубка: Н - для неэкранированного кабеля.
10 - количество контактов;
Г - часть соединителя: Г - розетка.
1 - обозначение сочетания контактов;
В - покрытие контактов: В - серебро.
1 - теплостойкость 1 - 100°С;
Л - левая розетка (только для проходных вилок);
В - всеклиматическое исполнение.

 Технические характеристики:

Общее количество контактов:	4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50
Максимальный ток на одиночный контакт, А:           - диаметр контакта, 1,0 мм           - диаметр контакта, 1,5 мм           - диаметр контакта, 2,0 мм           - диаметр контакта, 3,0 мм	5....8 7....15 18 32
Сопротивление контактов, не более, МОм:           - диаметр контакта, 1,0 мм           - диаметр контакта, 1,5 мм           - диаметр контакта, 2,0 мм           - диаметр контакта, 3,0 мм	5,0 2,5 1,6 0,8
Максимальное рабочее напряжение, В:	700
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	490 (50)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1000 (100)
Минимальная наработка, часов:	1000
Количество сочленений - расчленений:	500
Срок сохраняемости, лет:	15
Повышенная относительная влажность воздуха при температуре +40°C:	98%
Рабочая температура окружающей среды, °C:	от -60 до +100
