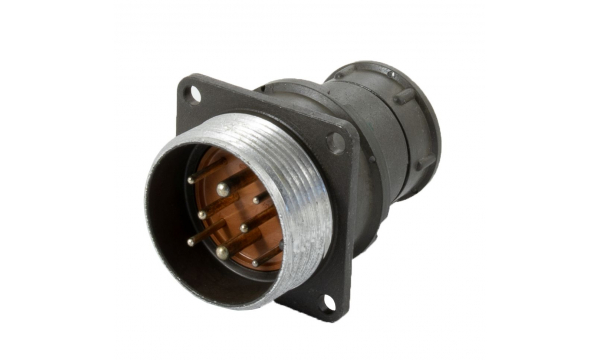

2РМД30БПЭ8Ш7В1 вилка

2РМД30БПЭ8Ш7В1 вилка электрическая цилиндрическая ручного соединения кабельная низкочастотная негерметичная,применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с частотой до 3 МГц при напряжении до 700 В.

Условные обозначения:

2РМД30БПЭ8Ш7В1 вилка.
2РМД - тип соединителя;
30 - условный размер корпуса;
Б - вид корпуса: Б - блочный.
П - вид патрубка: П - прямой.
Э - вид гайки патрубка: Э - для экранированного кабеля.
8 - количество контактов;
Ш - часть соединителя: Ш - вилка.
7 - обозначение сочетания контактов;7 - 1,5 мм, 2 мм, 3 мм.
В - покрытие контактов: В - серебро;
1 - теплостойкость 1 - 100°С; 2 - 200°С;

Технические характеристики:

Общее количество контактов:	4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50
Максимальный ток на одиночный контакт, А:           - диаметр контакта, 1,5 мм           - диаметр контакта, 2,0 мм           - диаметр контакта, 3,0 мм	7....15 18 32
Сопротивление контактов, не более, МОм:           - диаметр контакта, 1,5 мм           - диаметр контакта, 2,0 мм           - диаметр контакта, 3,0 мм	2,5 1,6 0,8
Максимальное рабочее напряжение, В:	560; 700
Максимальная рабочая частота, МГц:	3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	490 (50)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1000 (100)
Минимальная наработка, часов:	1000
Максимальное количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
Атмосферное пониженное давление, Па (мм рт.ст.) :	133,32·10-12 (10-12)
Атмосферное повышенное давление, Па (кгс/см2) :	50,6·104 (5,0)
Повышенная относительная влажность воздуха при температуре +40°C:	98%
Рабочая температура окружающей среды, °C:	от -60 до +100
