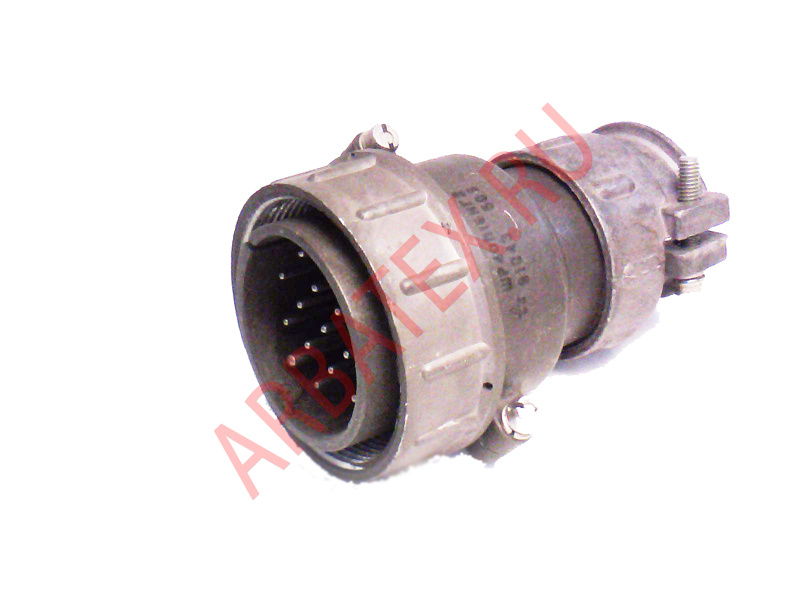

ШР40П14ЭГ2 вилка кабельная

Вилка ШР40П14ЭГ2 с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШР40П14ЭГ2, где:

ШР - тип соединителя. 40 - условный размер корпуса. П - с прямым патрубком. 14 - количество контактов. Э - для экранированного кабеля. Г - вилка. 2 - сочетание контактов.

Технические характеристики :

Рабочий ток - 10 А; 25 А. Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметры контактов - 1,5 мм; 2,5 мм. Покрытие контактов - серебро. Сопротивление контактов - 1 мОм; 2,5 мОм. Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм. Сочленение соединителей - резьбовое. Габаритные размеры - 66,1×61,1×52,5 мм. Температура окружающего воздуха - от -60° С до +60° С. Климатическое исполнение УХЛ.
