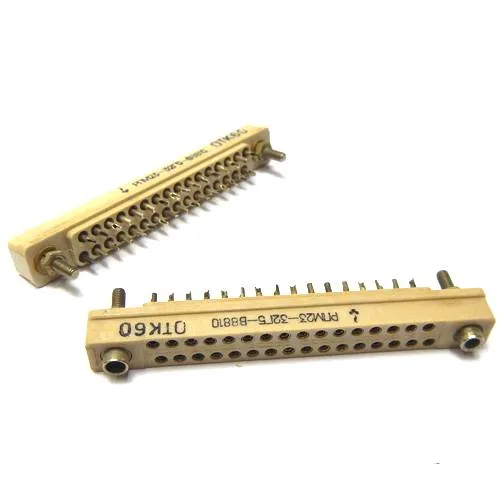

РПМ23-32Г5В

Вилка (розетка) РПМ23(С)-12(18,32,42,56)Ш(ГШ)5-В, где

РПМ - разъём прямоугольный малогабаритный для объемного монтажа.

23 - порядковый номер разработки.

С - дополнительная конструктивная особенность.

12, 18, 32, 42, 56 - количество контактов.

Ш5 - вилка с прямыми выводами контактов для объемного монтажа.

ГШ5 - розетка с штампованными гнездами для объемного монтажа.

В - обозначение всеклиматического исполнения.

НЩО.364.012ТУ - обозначение технических условий.

Пример: соединитель РПМ23-12ГШ5.

Это значит: соединитель типа РПМ (РПМ), 23 номер разработки (23), 12 контактов (12), розетка с штампованными гнездами для объемного монтажа (ГШ5).

Варианты исполнения изделия вилка, розетка РПМ23 в зависимости от вида приёмки:

- ОТК - отдел технического контроля;

- ОС - особо стойкие (особо стабильные);

- ПЗ - приемка заказчика;

- ВП - военная приемка.
