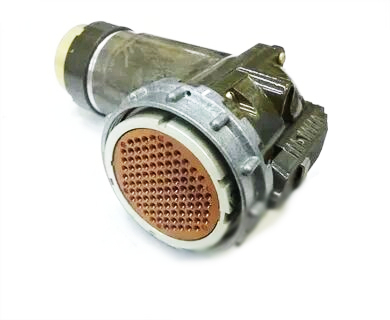

РРМ46-102-1Г8В-1-В

Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельным. Приборная часть изготавливается без кожуха, кабельная - с прямым или угловым кожухом и фиксатором. Фиксатор в сочлененном положении соединителя стопорит накидную гайку от самоотвинчивания. Допускается поставка вилок (розеток) кабельных без кожуха. Количество контактов-102, Ø контакта-1 мм. Сочленение резьбовое, соединители имеют многошпоночную многопозиционную (20 вариантов) поляризацию корпусов. Вилки (розетки) приборные сочленяются с розетками (вилками) кабельными только одного варианта поляризации.

Условные обозначения:

Вилка(Розетка) РРМ46(Г)-102-1Ш(Г)1(6,8)А(В)1(2-20)-З-В, где:

PPM - тип соединителя - соединитель низкочастотный цилиндрический.

46 - порядковый номер разработки.

Вариант исполнения:

- Г - герметичный;

- отсутствие буквы - негерметичный.

102 - количество контактов.

1 - обозначение сочетания контактов диаметром 1 мм.

Часть соединителя:

- Ш - вилка;

- Г - розетка.

Вид корпуса и присоединяемого кожуха:

- 1 - приборная часть без кожуха;

- 6 - кабельная часть с прямым кожухом;

- 8 - кабельная часть с угловым кожухом.

Вид покрытия контактов:

- А - золото;

- В - серебро.

от 1 до 20 - вариант углового положения поляризующих шпонок и шпоночный пазов на корпусах.

З - наличие посадочного места под замок на корпусе кабельной части соединителя;

отсутствие цифры - наличие пружинного фиксатора накидной гайки кабельной части.

В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69 (В 20.39.404-81).

ГЕ0.364.224 ТУ, АСЛР.434410.018 ТУ - обозначение технических условий.
