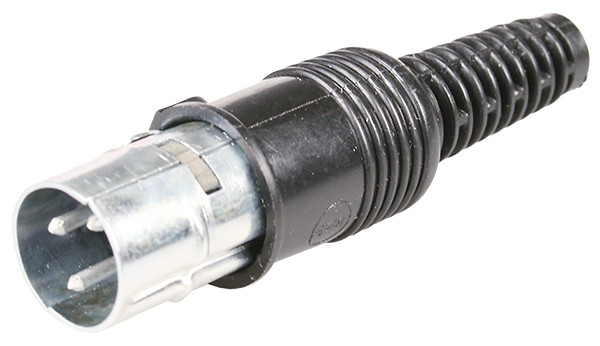

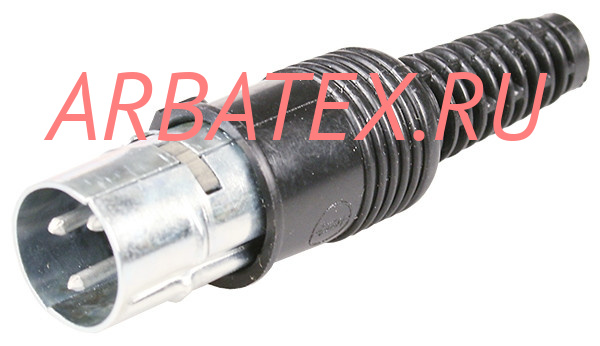

Низкочастотные соединители ОНЦ-ВГ-2-3/16В предназначены для работы в электрических цепях переменного тока частотой до 3 МГц в стационарной и переносной радиовещательной, телевизионной, звуковидеозаписывающей и другой аппаратуре общепромышленного и бытового назначения.
Соединители состоят из вилки и розетки (кабельной или на блок) и имеют многошпоночную поляризацию корпусов.
Соединители выдерживают воздействие солнечной радиации и соляного тумана. Сечение монтажных проводов не должно превышать 0.2 кв.мм.
Ориентацию вилок и розеток при их сочленении обеспечивает шпонка на корпусе вилки, которую необходимо совместить со шпоночным пазом в изоляторе розетки до начала сочленения контактов. В сочлененном положении вилка с розеткой удерживается контактной пружиной, расположенной на корпусе розетки.
Сочленение и расчленение соединителей следует производить только при обесточенном состоянии коммутируемых цепей. В процессе эксплуатации соединителей запрещается подключать к контактам измерительные приборы. ГОСТ 23784 и АШДК.434410.023 ТУ.
Условные обозначения:
Вилка (Розетка) ОНЦ-ВГ-1(2,3,4,5,10,11)-3(5,6,7,8)/16-В(Р)-М, где:
ОНЦ - тип соединителя - соединитель ручного сочленения (расчленения) общего назначения, низкочастотный цилиндрический для объемного монтажа.
В - врубное сочленение.
Г - малогабаритный.
1, 2, 3, 4, 5, 10, 11 - порядковый номер разработки.
3, 5, 6, 7, 8 - количество контактов в соединителе.
16 - условный диаметр соединителя.
Тип контакта:
- В - вилка;
- Р - розетка.
Типа корпуса:
- М - металлический корпус;
- отсутствие буквы - пластмассовый корпус.
ГОСТ 23784; АШДК.434410.023 ТУ - обозначение технических условий.
Технические характеристики ОНЦ-ВГ-1(2,3,4,5,10,11):
Максимальный ток на контакт - не более 2,5 А.
Рабочее напряжение - не более 100 В.
Сопротивление контактов изделия разъём ОНЦ-ВГ-1(2,3,4,5,10,11) - не более 0,006 Ом.
Сопротивление изоляции:
- в нормальных условиях - не менее 1000 МОм;
- при воздействии повышенной температуры - не менее 30 МОм;
- при воздействии повышенной влажности - не менее 10 МОм.
Усилие расчленения вилки с розеткой:
- при количестве контактов 3 - от 3 Н до 18 Н (от 0,3 кгс до 1,8 кгс);
- при количестве контактов 5 - от 5,5 Н до 30 Н (от 0,55 кгс до 3 кгс).
Усилие расчленения гнезда со штырем-калибром - не менее 1,2 Н.
Гарантийная наработка изделия розетка, вилка ОНЦ-ВГ-1(2,3,4,5,10,11) - 15 000 ч.
