Описание товара
Низкочастотные соединители ОНЦ-ВГ предназначены для работы в электрических цепях переменного тока частотой до 3 МГц в стационарной и переносной радиовещательной, телевизионной, звуковидеозаписывающей и другой аппаратуре общепромышленного и бытового назначения.
Соединители состоят из вилки и розетки (кабельной или на блок) и имеют многошпоночную поляризацию корпусов.
Соединители выдерживают воздействие солнечной радиации и соляного тумана. Сечение монтажных проводов не должно превышать 0.2 кв.мм.
Ориентацию вилок и розеток при их сочленении обеспечивает шпонка на корпусе вилки, которую необходимо совместить со шпоночным пазом в изоляторе розетки до начала сочленения контактов. В сочлененном положении вилка с розеткой удерживается контактной пружиной, расположенной на корпусе розетки.
Сочленение и расчленение соединителей следует производить только при обесточенном состоянии коммутируемых цепей. В процессе эксплуатации соединителей запрещается подключать к контактам измерительные приборы. ГОСТ 23784 и АШДК.434410.023 ТУ.
Условные обозначения:

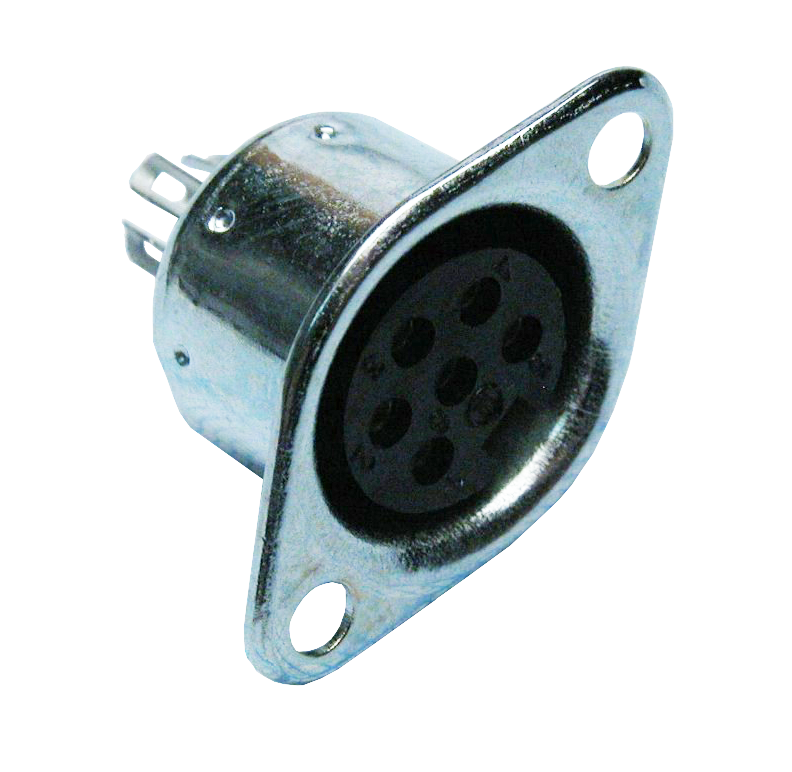

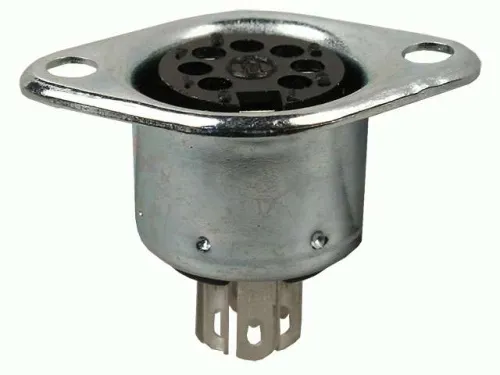

Розетка ОНЦ-ВГ-11-7/16-Р, где:
ОНЦ - тип соединителя - соединитель ручного сочленения (расчленения) общего назначения, низкочастотный цилиндрический для объемного монтажа.
В - врубное сочленение.
Г - малогабаритный.
4 - порядковый номер разработки.
7 - количество контактов в соединителе.
16 - условный диаметр соединителя.
Р - розетка.
Технические характеристики ОНЦ-ВГ-11-7/16-Р:
Максимальный ток на контакт - не более 2,5 А.
Рабочее напряжение - не более 100 В.
Сопротивление контактов - не более 0,006 Ом.
Сопротивление изоляции соединителя ОНЦ-ВГ-11-7/16-Р:
- в нормальных условиях - не менее 1000 МОм;
- при воздействии повышенной температуры - не менее 30 МОм;
- при воздействии повышенной влажности - не менее 10 МОм.
Усилие расчленения - не менее 3,0 Н (0,3 кгс).
Гарантийная наработка - 15 000 ч.
Варианты исполнения розеток ОНЦ-ВГ-11-7/16-Р в зависимости от вида приёмки:
- отдел технического контроля - ОНЦ-ВГ-11-7/16-Р ОТК;
- особо стойкие (особо стабильные) - ОСОНЦ-ВГ-11-7/16-Р, ОНЦ-ВГ-11-7/16-Р ОС;
- приемка заказчика - ОНЦ-ВГ-11-7/16-Р ПЗ;
- военная приемка - ОНЦ-ВГ-11-7/16-Р ВП.
