Соединители, состоящие из 3-, 5-, 6-, 7-, 8-контактных розеток и соответствующих вилок, удовлетворяют требования ГОСТ 23784 и АШДК.434410.023 ТУ. Вид климатического исполнения соединителей УХЛ 1.1; 2.1 по ГОСТ 15150.

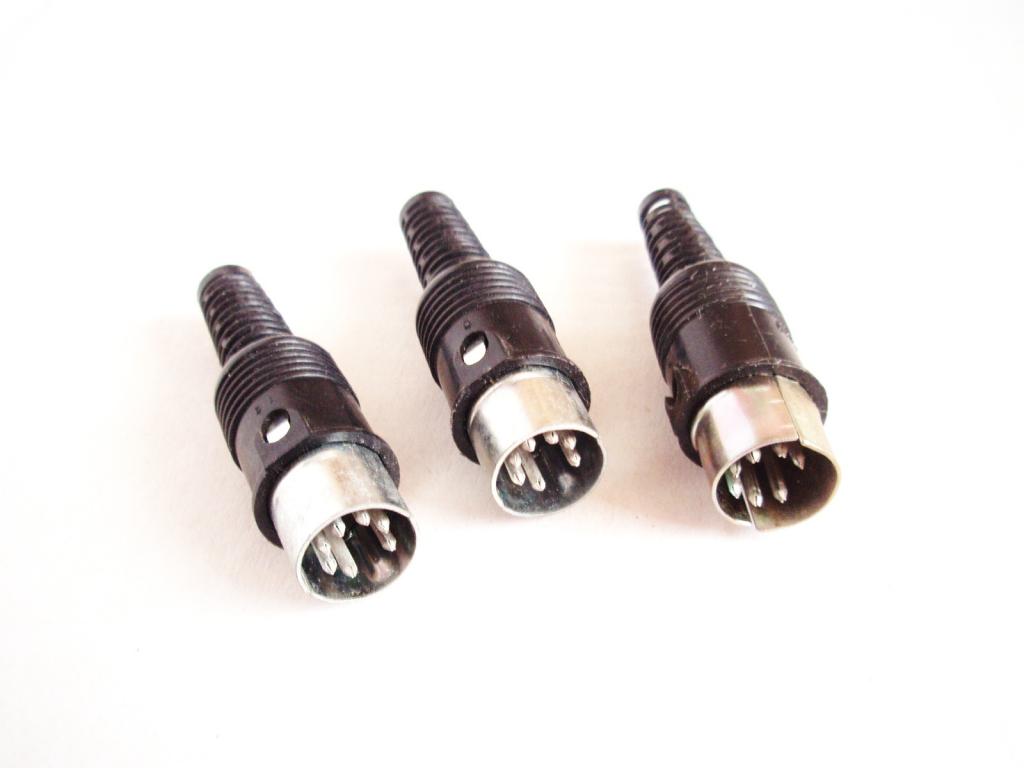

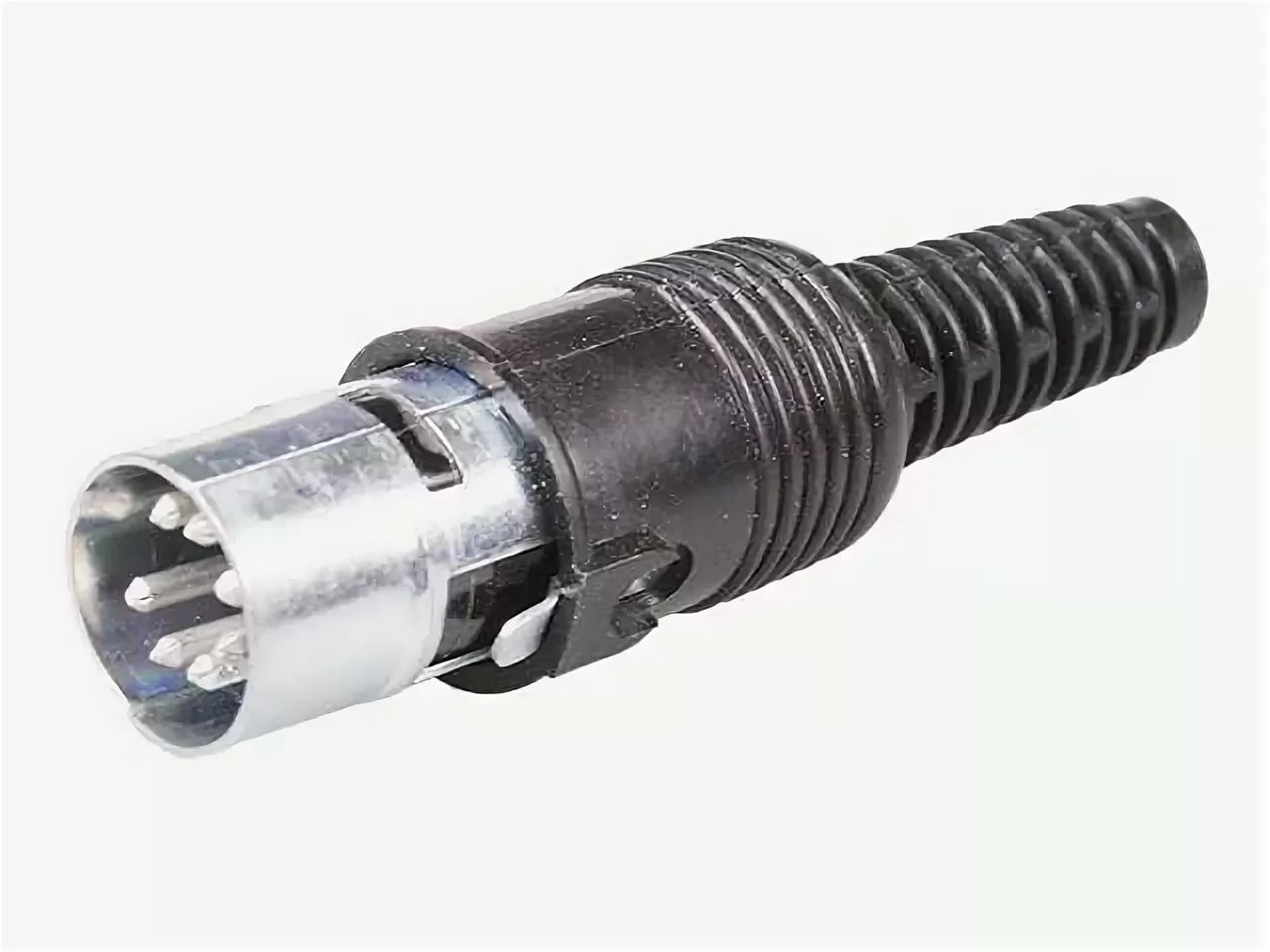

ОНЦ-ВГ-11-7/16-В вилка низкочастотная цилиндрическая, ручного сочленения (расчленения), общего назначения для объемного монтажа предназначены для работы в электрических цепях постоянного и переменного токов радиоэлектронной аппаратуры.
Технические характеристики ОНЦ-ВГ-11-7/16-В:
Максимальный ток на контакт - не более 2,5 А.
Рабочее напряжение - не более 100 В.
Сопротивление контактов - не более 0,006 Ом.
Сопротивление изоляции соединителя ОНЦ-ВГ-11-7/16-Р:
- в нормальных условиях - не менее 1000 МОм;
- при воздействии повышенной температуры - не менее 30 МОм;
- при воздействии повышенной влажности - не менее 10 МОм.
Усилие расчленения - не менее 3,0 Н (0,3 кгс).
Гарантийная наработка - 15 000 ч.
Варианты исполнения розеток ОНЦ-ВГ-11-7/16-Р в зависимости от вида приёмки:
- отдел технического контроля - ОНЦ-ВГ-11-7/16-Р ОТК;
- особо стойкие (особо стабильные) - ОСОНЦ-ВГ-11-7/16-Р, ОНЦ-ВГ-11-7/16-Р ОС;
- приемка заказчика - ОНЦ-ВГ-11-7/16-Р ПЗ;
- военная приемка - ОНЦ-ВГ-11-7/16-Р ВП.
