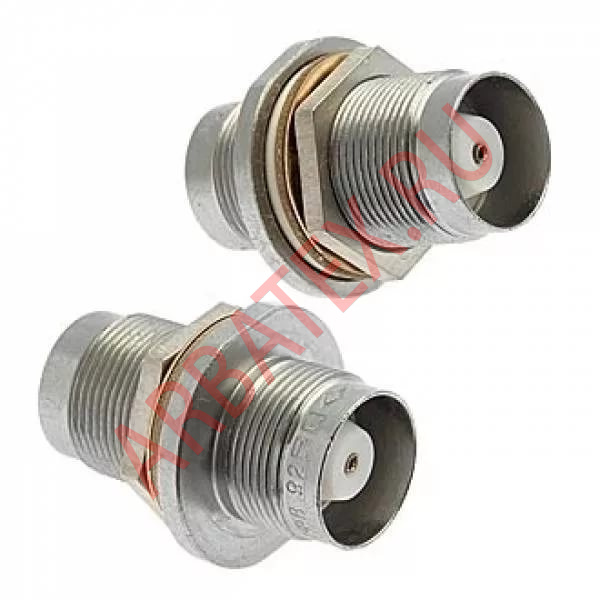

СРГ50-82ФВ соединитель

Соединитель СРГ50-82ФВ герметичный применяется для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.

Условное обозначение:

- СР - соединитель радиочастотный;

- Г - герметичный;

- 50 - величина волнового сопротивления (Ом);

- 82 - порядковый номер разработки;

- Ф - изоляционный материал (фторопласт);

- В - всеклиматическое исполнение.

Технические характеристики СРГ-50-82ФВ:

Тип разъема - переход.

Габаритные размеры - 39×20 мм.

Масса СРГ-50-82ФВ - 25 г.

Диапазон частот - от 0 до 10 ГГц.

Тип соединения - байонетное.

Рабочее напряжение - 500 В.

Переходное сопротивление контактов - 0,01 Ом.

КСВН СРГ-50-82ФВ - до 1,25.

Экранное затухание - 40 дБ.

Диапазон рабочей температуры - от -60° С до +155° С.
