Соединители типа МРН низкочастотные прямоугольные для печатного или объемного монтажа.

Характеристики:

Все характеристики

Загрузить / Загрузить

5.46 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

Предназначены для работы в цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 400 В и силе тока до 1 А. Вилки и розетки однорядные и двухрядные печатного монтажа изготавливаются в двух вариантах: с механическим креплением на плату и без него. Розетки однорядные и двухрядные объемного монтажа изготавливаются только с механическим креплением на плату.

Технические условия: ОЮ0.364.003 ТУ.

Структура условного обозначения:

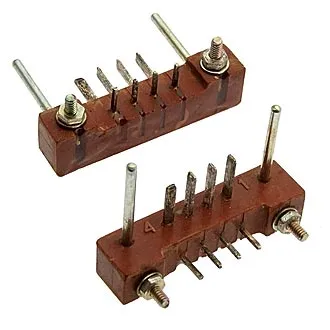

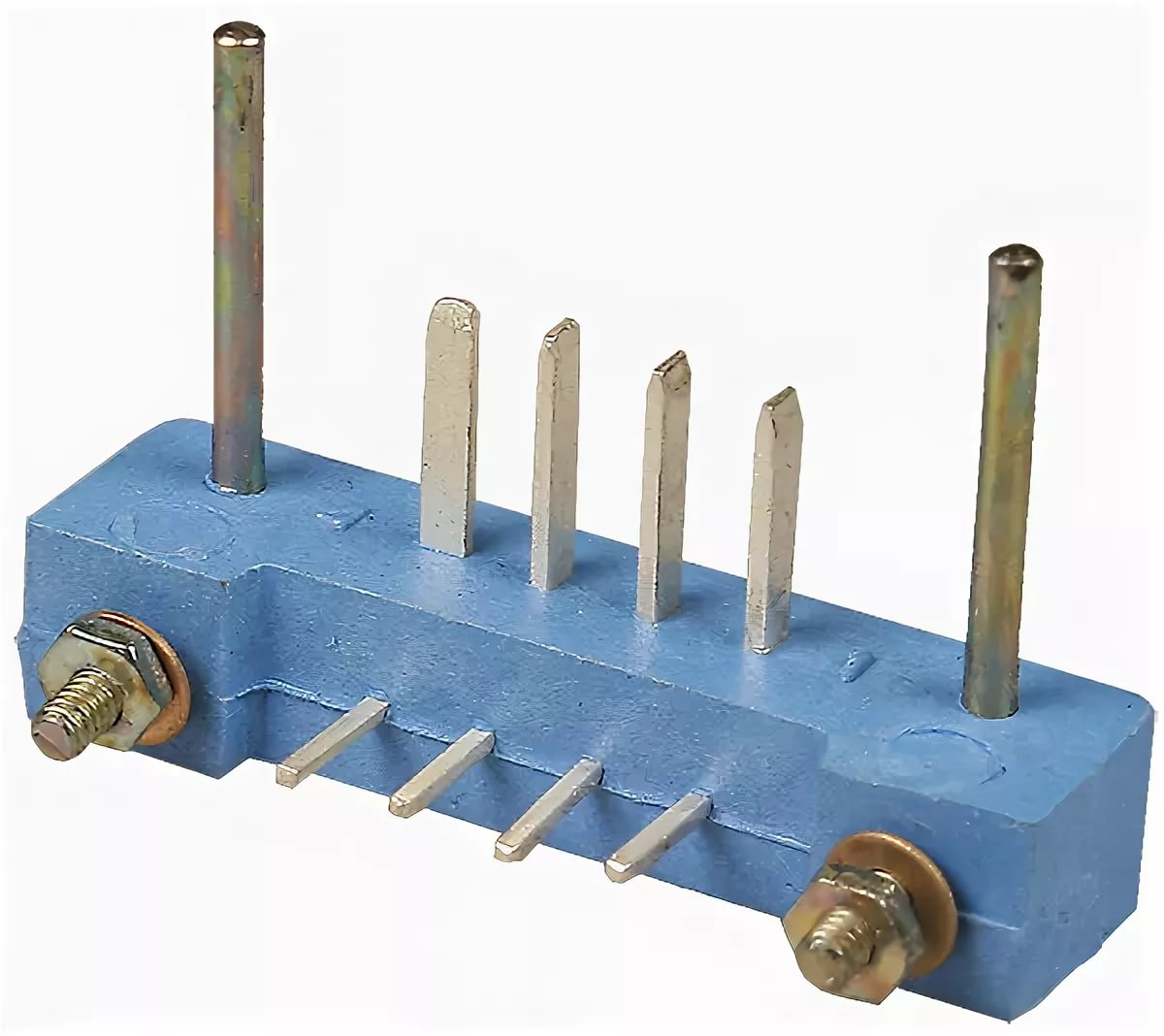

МРН4-1 вилка
МРН - малогабаритный разъем низкочастотный;
4 - Количество контактов: 4, 8, 14, 22, 32, 44;
1 - Тип монтажа:
   - 1, 2 (для розеток) – объемный монтаж;
   - 3, 4 (для розеток) – печатный монтаж;
   - 1, 2 (для вилок) - печатный монтаж.

Технические параметры соединителей МРН:
Общее количество контактов:	4, 8, 14, 22, 32, 44
Контактное сопротивление, не более, Ом:	0,01
Рабочий ток на контакт, не более, А: - для однорядных соединителей: - для двухрядных соединителей:	1 0,5
Максимальное рабочее напряжение, В: - для однорядных соединителей: - для двухрядных соединителей:	400 150
Электрическая прочность изоляции, В:	500
Емкость между любыми контактами, не более, пФ:	3
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с² (g):	1....5000 400 (40)
Механический удар, одиночного действия с ускорением, м/с² (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с² (g):	1500 (150)
Линейное ускорение, м/с² (g):	2000 (200)
Рабочая температура окружающей среды, °C:	от -60 до +125
Минимальная наработка, часов:	5000
Количество сочленений-расчленений:	500
