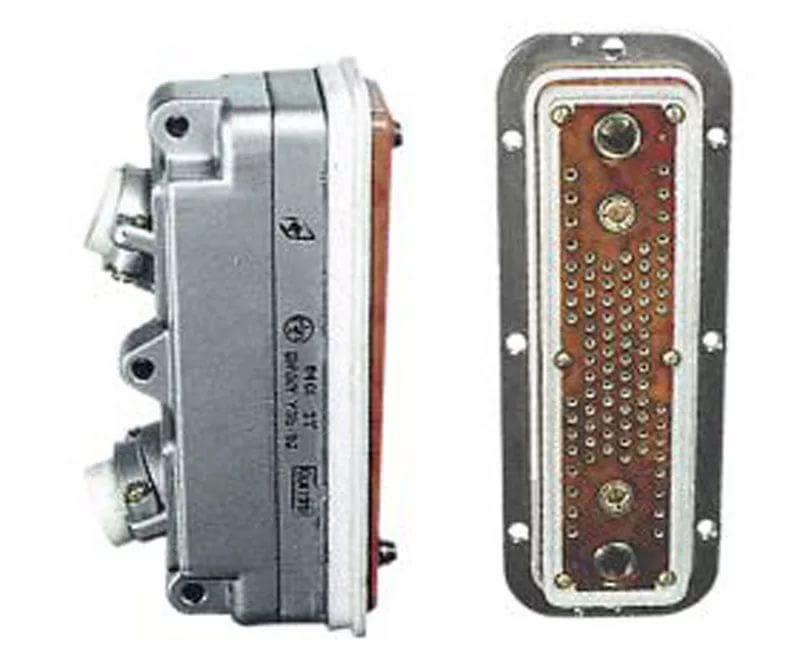

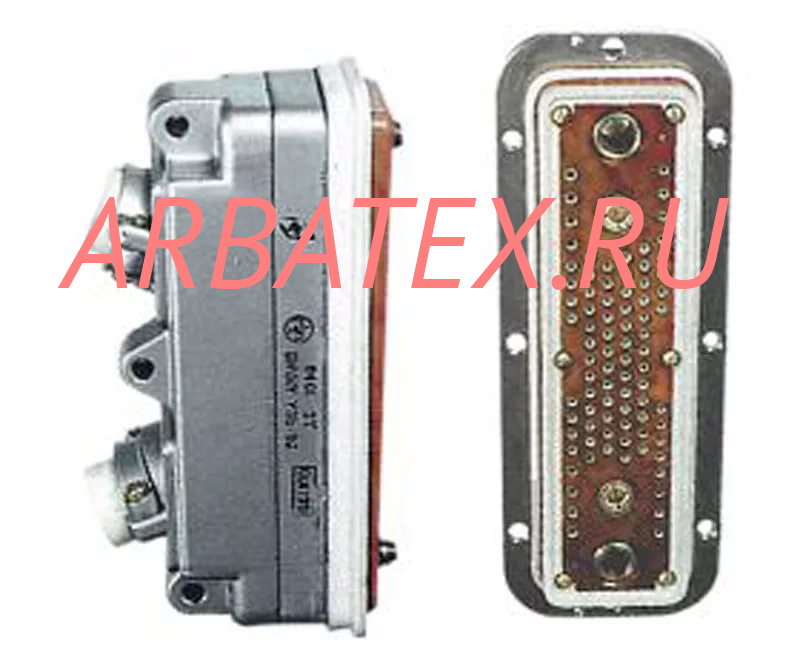

АЭР-85 вилка

АЭР-32, АЭР-85 соединители электроразрывные низкочастотные предназначены для соединения и разъединения электрических цепей, врубного сочленения, расчленяются при разъединении приборов, в которых они установлены.

Структура условного обозначения:

Вилка(Розетка)АЭР-32(85)М, где:

АЭР - тип соединителя.

32, 85 - количество контактов.

М - обозначение модификации.

ГЕ0.364.163 ТУ - обозначение технических условий.

Вид покрытия контактов - серебро.

Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69 (УХЛ по ГОСТ В 20.39.404-81).

Пример: соединитель АЭР-85М.

Это значит: соединитель типа АЭР (АЭР), 85 контактов (85), наличие серебряного покрытия рабочей части контактов, модификация (М).

Варианты исполнения соединителей в зависимости от вида приёмки:

- ОТК - отдел технического контроля;

- ОС - особо стойкие (особо стабильные);

- ПЗ - приемка заказчика;

- ВП - военная приемка.

Технические характеристики АЭР-32, АЭР-85:

Токовая нагрузка на контакт:

- диаметр 1,5 мм - не более 6,5 А;

- диаметр 2 мм - не более 8,5 А;

- диаметр 3 мм - не более 40 А;

- диаметр 5,5 мм - не более 75 А.

Рабочее напряжение - не более 50 В; не более 280 В.

Испытательное напряжение - не более 500 В ампл.; 1400 В ампл.

Сопротивление контактов изделия вилка, розетка АЭР-32, АЭР-85:

- диаметр 1,5 мм - не более 2,5 мОм;

- диаметр 2 мм - не более 1,5 мОм;

- диаметр 3 мм - не более 0,75 мОм;

- диаметр 5,5 мм - не более 0,3 мОм.

Сопротивление изоляции - не менее 1000 МОм.

Усилия расчленения контактов (гнезд) с контрольным калибром:

- диаметр 1,5 мм - от 0,5 Н до 2 Н (от 0,05 кгс до 0,02 кгс);

- диаметр 2 мм - от 2 Н до 5 Н (от 0,2 кгс до 0, 5 кгс);

- диаметр 3 мм - от 3 Н до 8 Н (от 0,3 кгс до 0,8 кгс);

- диаметр 5,5 мм - от 15 Н до 30 Н (от 1,5 кгс до 3 кгс).

Усилие расчленения соединителей без монтажа:

- для АЭР-32 - не более 250 Н (25 кгс);

- для АЭР-85 - не более 600 Н (60 кгс).

Усилие расчленения соединителей с монтажом:

- для АЭР-32 - не более 280 Н (28 кгс);

- для АЭР-85 - не более 650 Н (65 кгс).

Число сочленений-расчленений изделий розетки, вилки АЭР-32, АЭР-85 - 500.

Минимальная наработка - 750 ч.

Минимальный срок сохраняемости - 12 лет.
