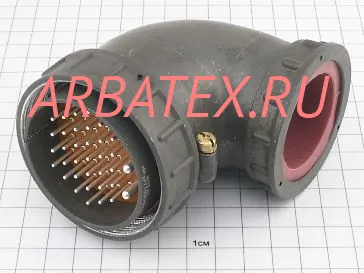

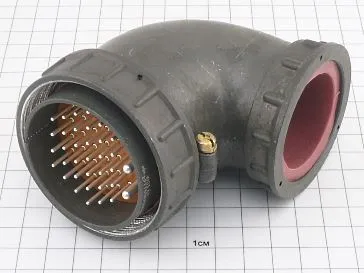

2РТТ55КУЭ35Ш34В

Вилка кабельная с угловым патрубком для экранированного кабеля 2РТТ55КУЭ35Ш34В пылебрызгозащищенная, предназначена для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 850В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами). Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Условный размер корпусов, схемы расположения и количество контактов 1,5; 2,5; 3,5; 5,5; 9,0 мм.Покрытие контактов - серебро.Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.120ТУ . Соединители 2РТТ по ГЕ0.364.120ТУ взаимосочленяемы с соединителями ШР.



Структура условного обозначения:
2РТТ55КУЭ35Г34В
2РТТ - тип соединителя
55 - условный размер корпуса;
К - вид корпуса: Б - блочный, К - кабельный;
У - вид патрубка: П - прямой, У - угловой;
Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
35 - количество контактов;
Г - часть соединителя: Ш - вилка, Г - розетка;
34 - обозначение сочетания контактов - условное число;
В - всеклиматическое исполнение.

Технические параметры соединителей 2РТТ:
Общее количество контактов:	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 45, 47
Рабочий ток на одиночный контакт, А:	20....200
Сопротивление контактов, не более, МОм:           - диаметр контакта, 1,5 мм           - диаметр контакта, 2,5 мм           - диаметр контакта, 3,5 мм           - диаметр контакта, 5,5 мм           - диаметр контакта, 9,0 мм	2,5 1,0 0,75 0,3 0,15
Максимальное рабочее напряжение, В:	850
Максимальная рабочая частота, МГц:	3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +40°C:	98%
Рабочая температура окружающей среды, °C:	от -60 до +100
Минимальная наработка, часов:	1000
Количество сочленений - расчленений:	500
Срок сохраняемости, лет:	15
