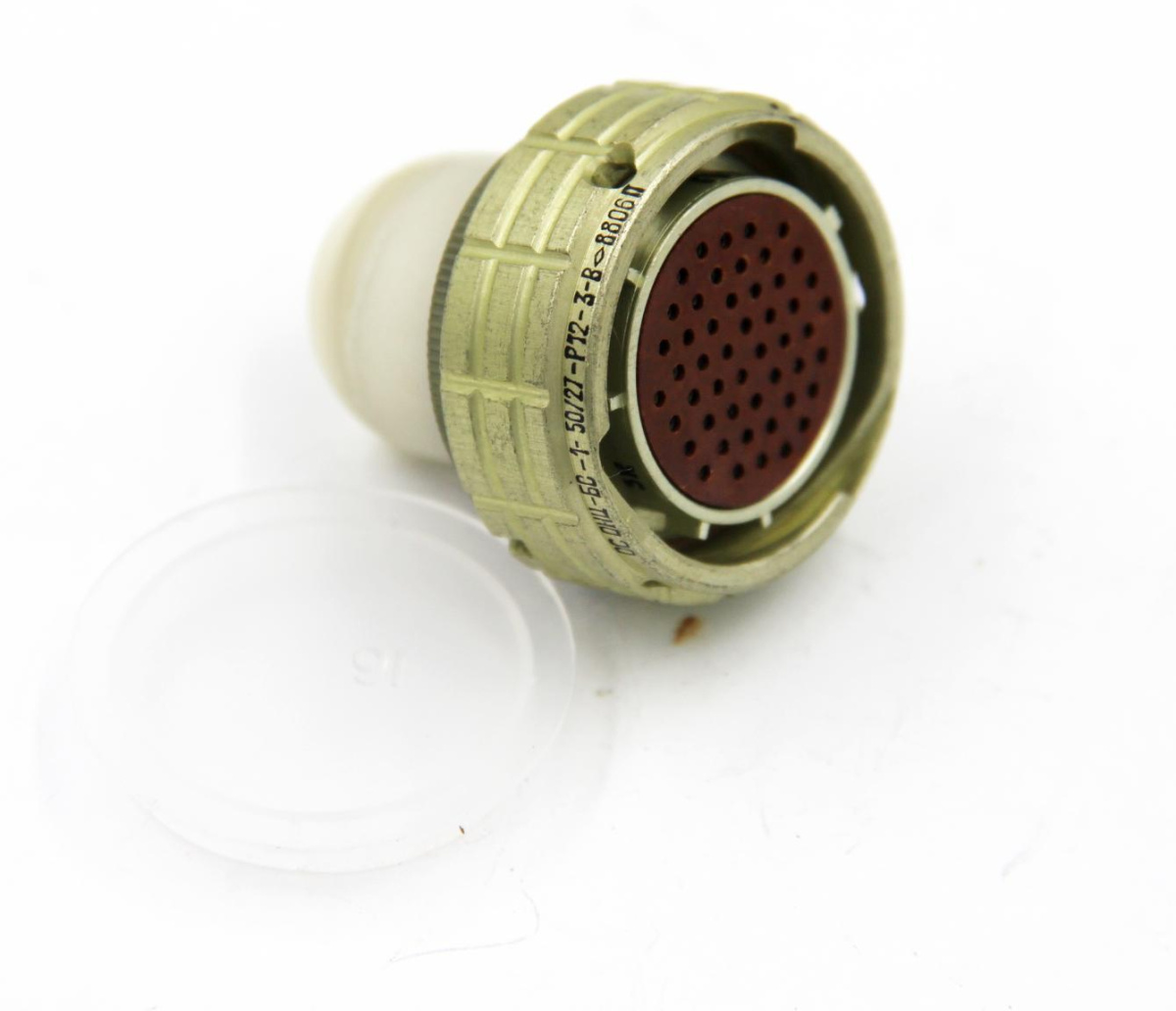

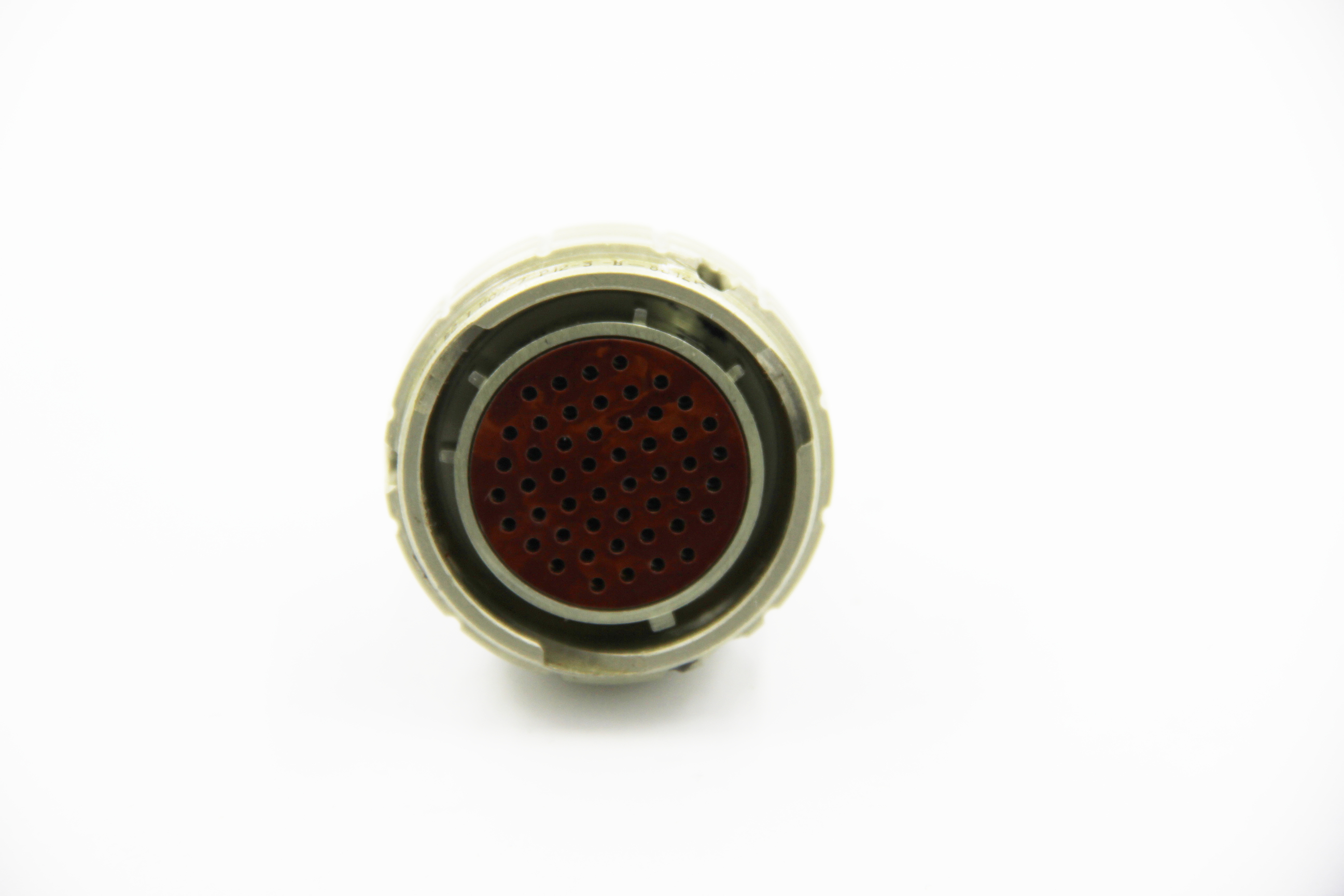

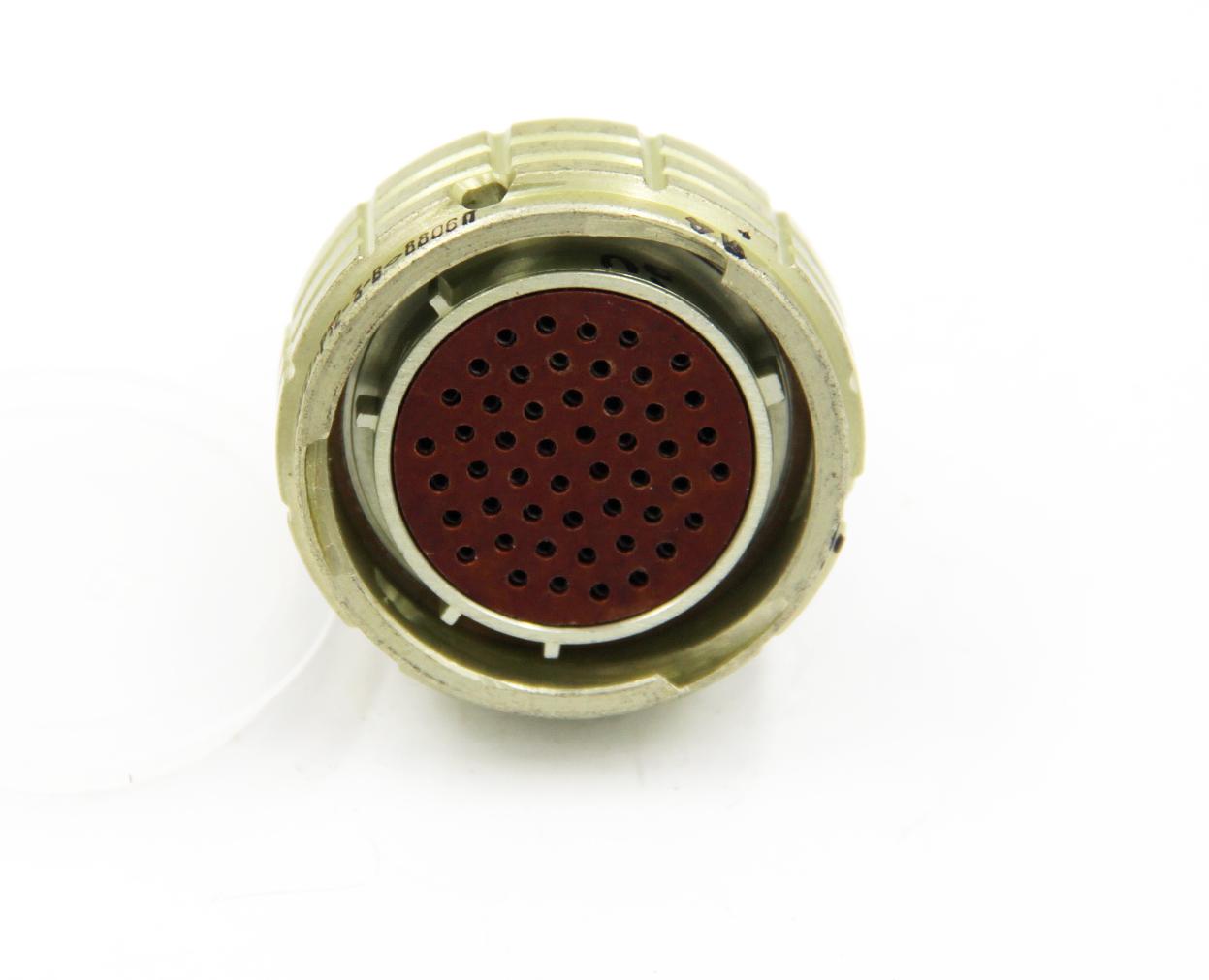

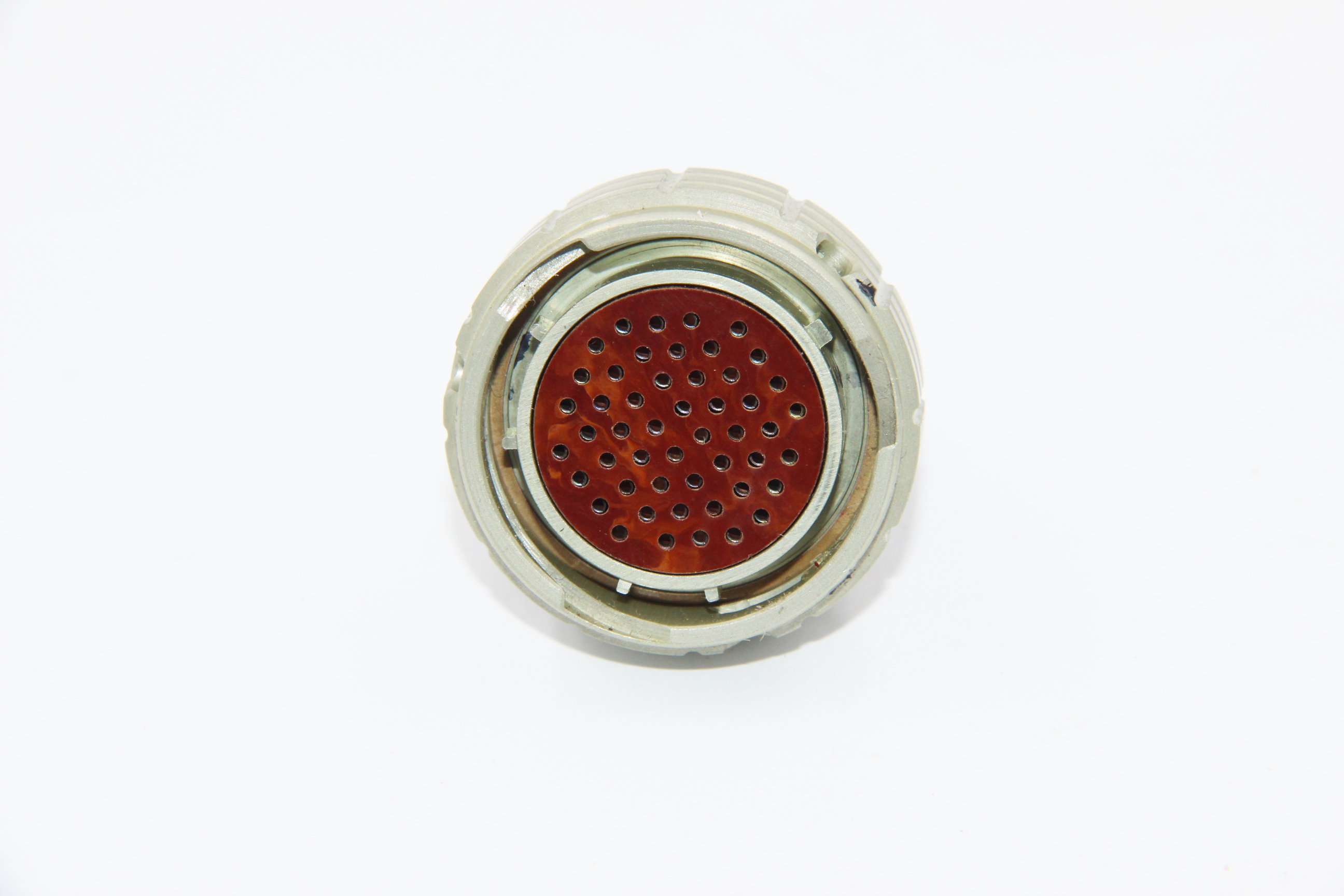

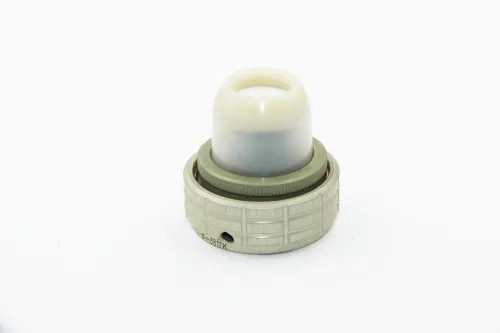

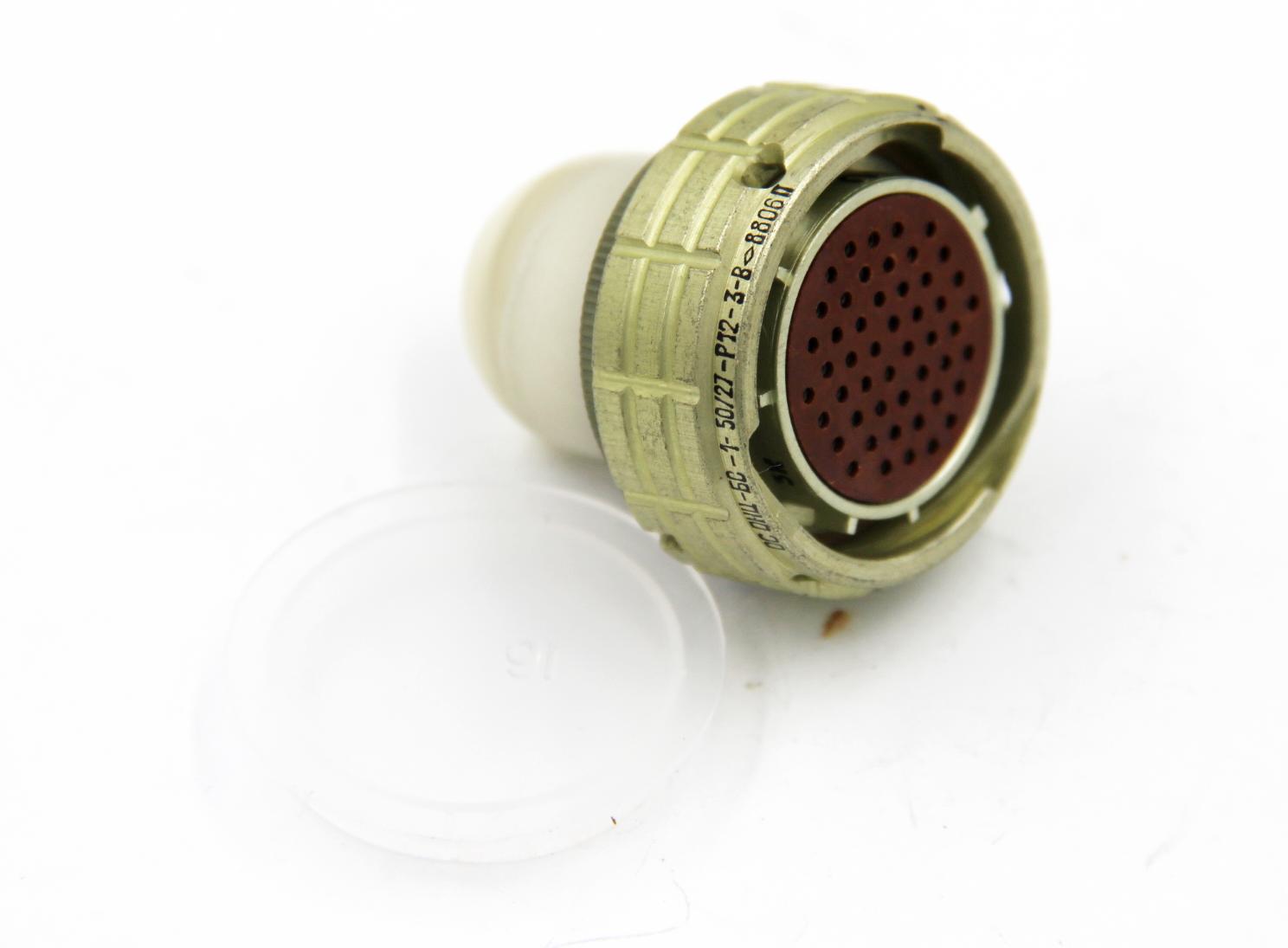

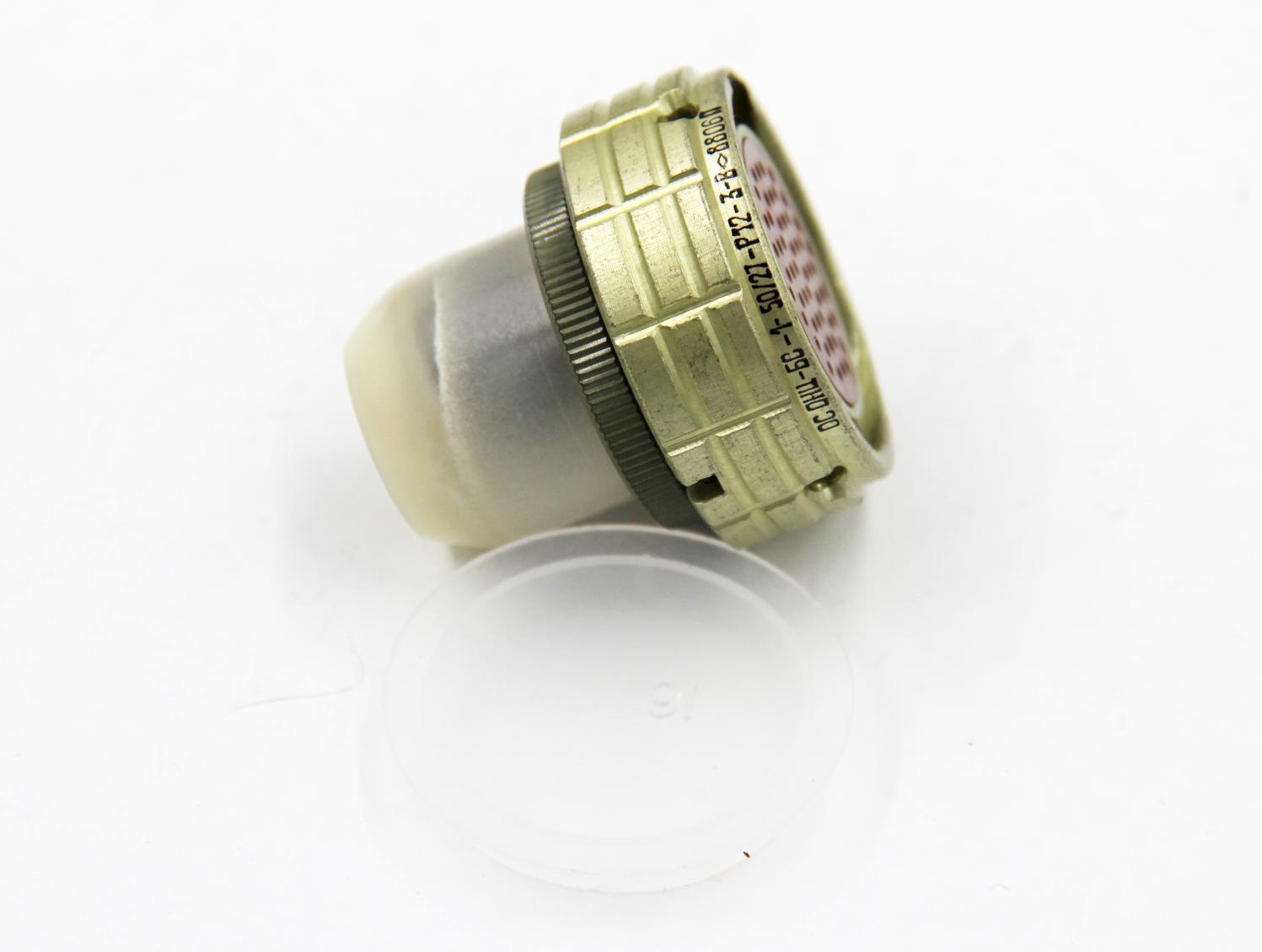

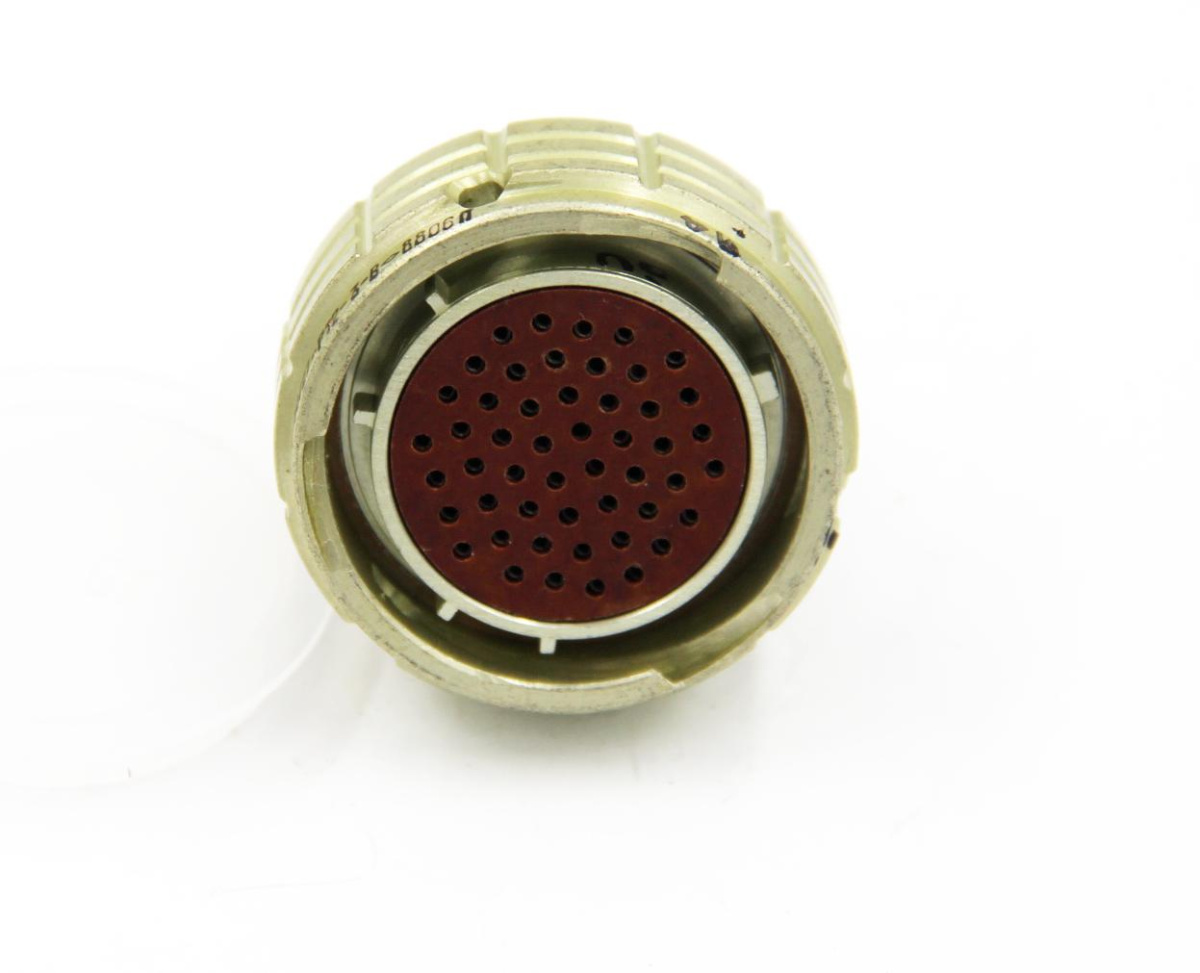

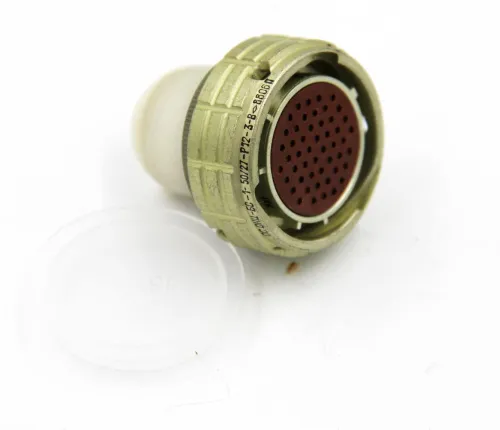

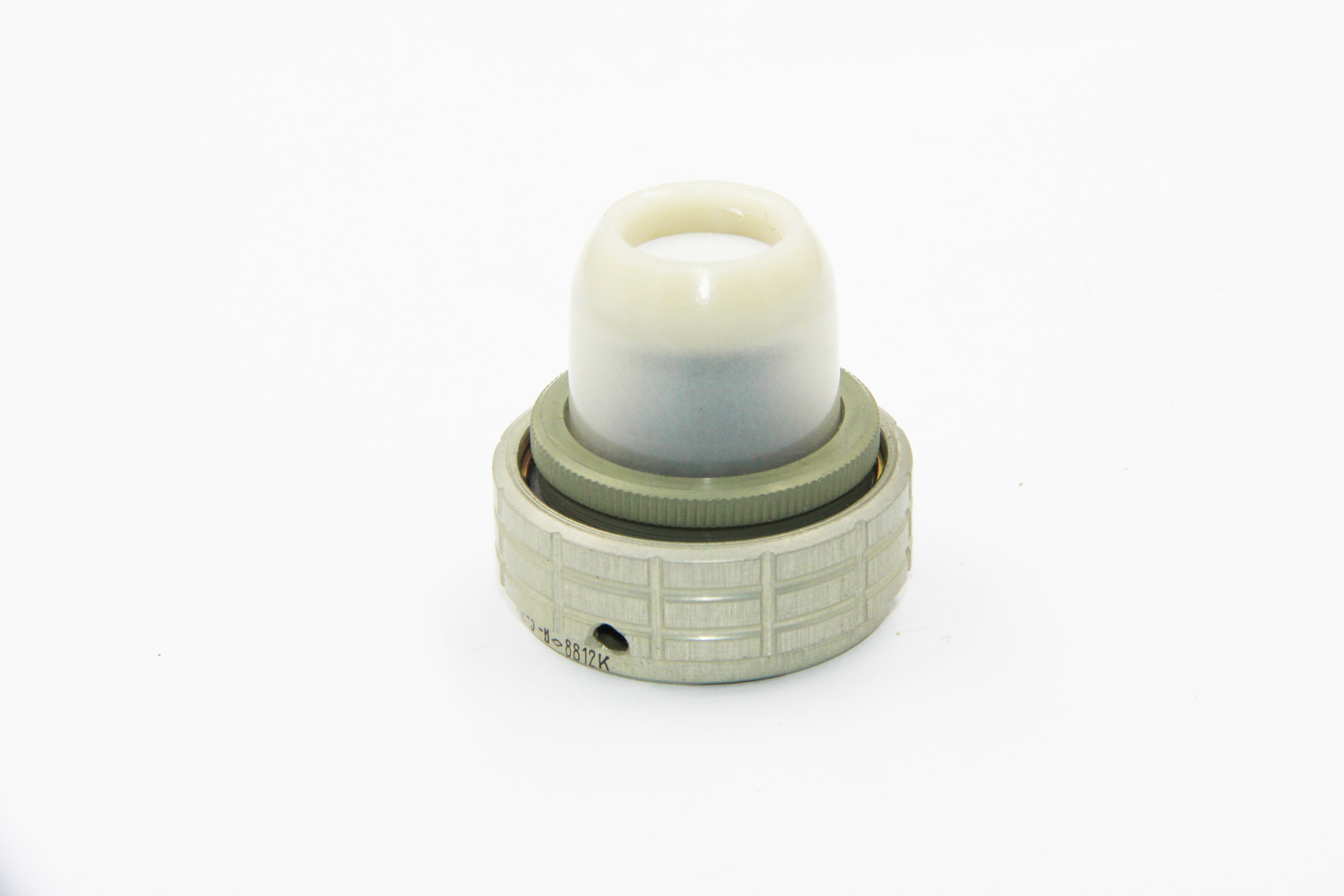

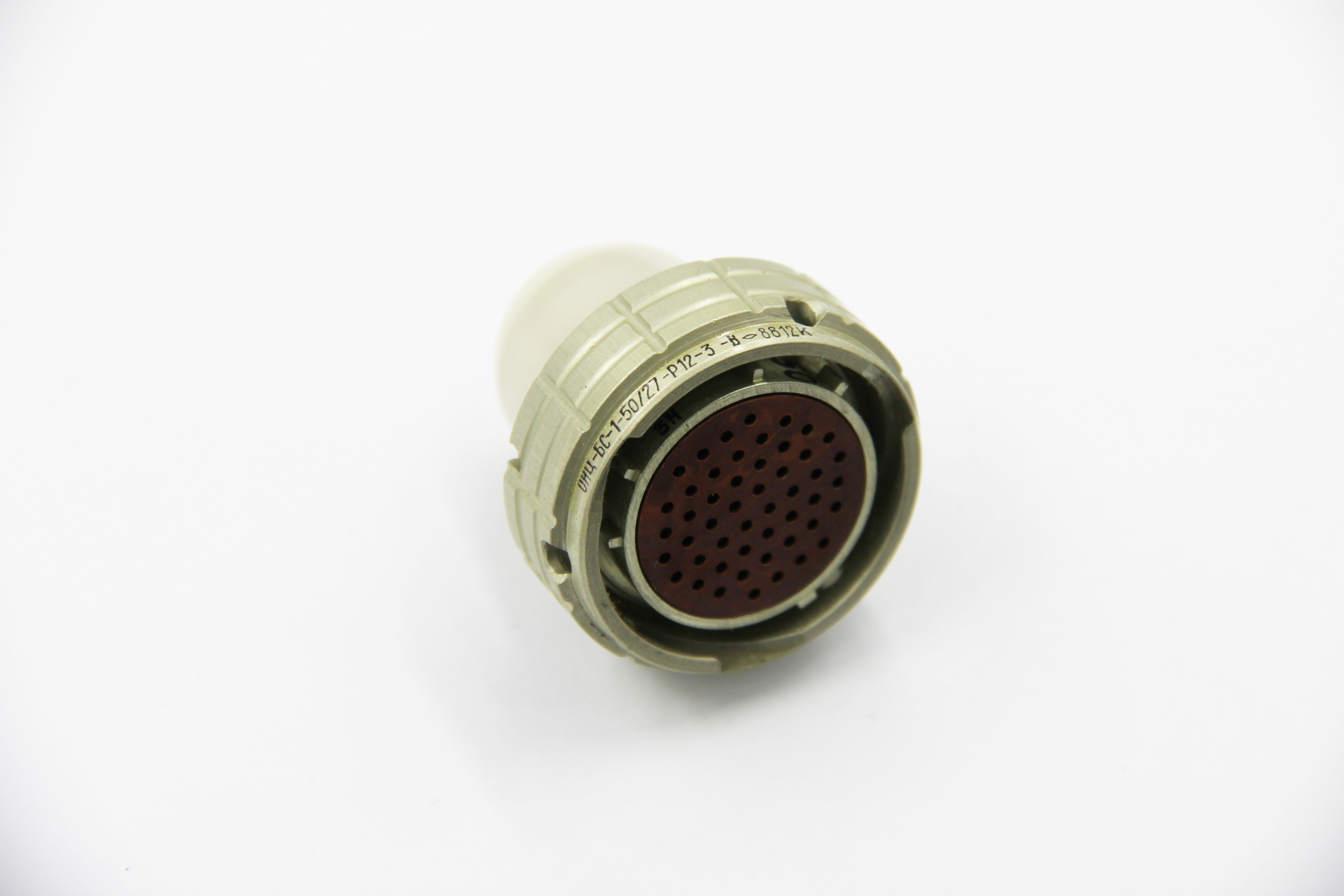

Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию корпусов и многопозиционную (от 1 до 20 позиций) установку изоляторов, защищающую от несанкционированного сочленения. Сочленение соединителей - байонетное. Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом. Покрытие контактов в соединителях: ОНЦ-БС-2 - золото, ОНЦ-БС-1- серебро. Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030 ТУ (АШДК 434410.088ТУ).
Структура условного обозначения:
ОНЦ-БС-1-50/27-В1-2В
ОНЦ-БС - тип соединителя;
1 - покрытие контактов: 1 – серебро, 2 - золото;
50 - количество контактов;
27 - условный диаметр корпуса;
В - часть соединителя: В – вилка, Р - розетка;
1 - конструктивное исполнение: 1 – вилка приборная без кожуха, 12 – розетка кабельная с прямым кожухом;
2 - многопозиционная поляризация;
В - всеклиматическое исполнение.
| Технические параметры соединителей ОНЦ-БС-1: |
|---|
| Общее количество контактов: | 4, 7, 10, 19, 32, 50 |
| Сопротивление контактов, не более, МОм: | 5 |
| Максимальный ток на одиночный контакт, А: | 1,5....3,7 |
| Максимальное рабочее напряжение, В: | 250 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
| Емкость между любыми соседними контактами, не более пФ: | 5 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 200 (20) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 10000 (1000) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1471 (150) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3·10-4 (10-6) |
| Повышенная относительная влажность воздуха при температуре +35 °С: | 98% |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Минимальная наработка, часов: | 15000 |
| Количество сочленений-расчленений: | 250 |
| Срок сохраняемости, лет: | 15 |
